Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
Для получения подробной информации см. Штриховка.
При Редактировании Штриховки Компонента Профиля
При редактировании выбранной штриховки компонента Профиля возможно только управление включением/отключением контура Штриховки, типом линии сечения и ее цветом, также выбор Образца штриховки (доступные здесь Штриховки соответствуют Строительным Материалам редактируемого профиля).
См. Менеджер Профилей.

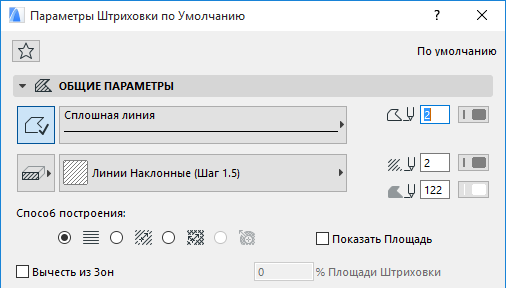

Панель штриховки Общие параметры
Панель Общие параметры содержит управляющие элементы представления штриховки на плане этажа. Устанавливаемые здесь параметры штриховки будут также использоваться при нанесении штриховки в окнах разреза/фасада/внутреннего вида или детали/рабочего листа.
•Нажмите кнопку для представления штриховки с контуром.
•Выберите тип линии и цвет пера контура в двух всплывающих меню.
•Выберите образец для отображения штриховки.
Имеющаяся здесь штриховка относится к простому типу (то есть, многослойные конструкции отсутствуют); более того, вся она определена как штриховка чертежей. (Принадлежность образца штриховки той или иной категории определяется в диалоге команды Параметры >Реквизиты элементов > Образцы штриховки).
•Выберите цвет для образца штриховки.
•Выберите цвет для фона штриховки.
Для фона штриховки можно выбрать свойство прозрачности (цвет фона окна), которое представляется символом перечеркнутого круга, расположенного в конце панели цветов.
Примечание: Вы можете заменить Цвет Фона Штриховки при помощи Правил Графической Замены (Документ > Графическая Замена).
См. также Правила Графической Замены.

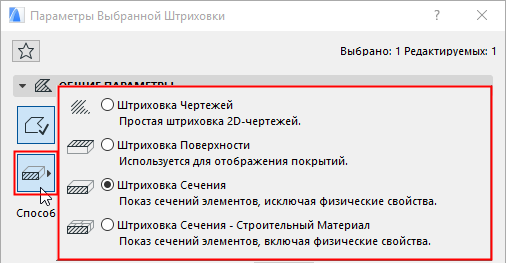

Нажмите на кнопку, расположенную слева от Образца штриховки, для выбора Категории штриховки.
Для получения дополнительной информации, см. Категории штриховки.
Выберите одну из альтернативных кнопок для указания ориентации векторной штриховки или образца символьной штриховки.
Примечание: Векторная штриховка будет показываться только в том случае, когда Вы выберите команду-переключатель Вид > Параметры вывода на экран > Векторная штриховка.
•Относительно начала проектных координат. Вычерчивание образца штриховки начинается в начале проектных координат, но на экране показывается только та ее часть, которая попадает в границы многоугольника штриховки.
•Относительно начала штриховки. После вычерчивания многоугольника штриховки появляется манипулятор штриховки. Используйте его для построения требуемого вектора ориентации штриховки. По завершению этого построения произведите щелчок для размещения векторной штриховки.
•Деформируемая штриховка. В этом случае создаваемая штриховка будет содержать два манипулятора (вектора ориентации), с помощью которых можно осуществить искривление штриховки с целью имитации выпуклостей поверхности, на которую нанесена штриховка.
Для получения дополнительной информации см. Варианты Ориентации Штриховки.
Четвертый способ построения, радиальная деформируемая штриховка, позволяет графически настроить радиальную деформацию штриховки. Этот вариант появляется только при выборе символьной Штриховки и только если:
•символьная штриховка использовалась в качестве слоя многослойной конструкции; И
•ориентация штриховки слоя была определена как По размеру слоя в диалоге Многослойные конструкции; И
•Вы выбрали эту символьную штриховку после декомпозиции криволинейной многослойной стены.
См. Декомпозиция в Текущем Виде.
Примечание: Использование в проекте многих радиальных деформируемых штриховок может снизить производительность работы с проектом.
Маркер Указывать площадь позволяет указывать область заштрихованной области. Если маркер отмечен, то после построения контуров области штриховки Вы размещаете элемент размерного текста, указывающий площадь заштрихованной области на плане этажа.
Примечание: Формат Текста Площади и любые ассоциированные Линии-Выноски настраиваются в диалоге Параметров Размерного Текста.
Вычесть из зон. Отметьте этот маркер для вычитания из зон областей, имеющих эту штриховку.
Введите число (1-100) в поле процента, чтобы указать, какой процент площади заштрихованной области следует вычесть из зоны.
ID. Укажите в этом окошке ID для отслеживания этого элемента в смете.
Поле ID служит для идентификации и группирования элементов в сметах. Здесь можно использовать любые символы.
Если ID содержит какое-либо числовое значение, то при создании каждого нового элемента оно автоматически увеличивается на единицу, если активирован маркер Присваивать Новый ID Элемента Каждому Новому Элементу в диалоге Параметры > Окружающая Среда > Дополнительные Параметры. Каждый новый элемент будет иметь уникальный ID.
Если элемент дублируется или тиражируется, то ID копий остается тем же самым, что и у оригинала.
Если Вы вставляете элементы в проект, то могут образовываться элементы с конфликтующими ID. ARCHICAD не выявляет автоматически такие конфликты. На пользователе лежит ответственность за их выявление и разрешение.
ID можно настраивать как перед созданием элементов, так и после их создания, воспользовавшись командой меню Документ > Дополнения Спецификаций > Менеджер ID Элементов.
Для получения дополнительной информации, см. Менеджер ID элементов.
Примечание: Все конструктивные элементы также имеют уникальный, автоматически генерируемый внутренний ID, который сохраняется за ним на протяжении всего существования проекта. Вы можете воспользоваться этим ID при создании выносных надписей и при построении смет.
