Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
Инструмент Балка используется для удобного и простого определения конструкций балок.
См. Балки для получения дополнительной информации.
Панель балки Форма и расположение

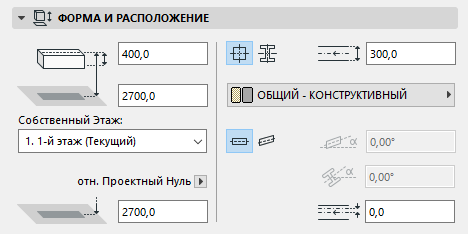

•Высота балки. Укажите здесь высоту балки.
•Смещение оси привязки относительно Собственного этажа: Укажите здесь значение возвышения Балки относительно Собственного этажа.
Ось привязки нормальной Балки всегда совпадает с верхней поверхностью Балки. По умолчанию она располагается посередине верхней поверхности, но также ось привязки может быть смещена.
В профилированных Балках Ось привязки является центральной линией профиля.
•Отметка Основания [относительно Уровня Привязки]: Вычисляет текущую отметку оси привязки Балки, как измеренную относительно Уровня привязки (по умолчанию этот Уровень привязки совпадает с Проектным нулем). Нажав кнопку с изображением стрелки, можно выбрать один из доступных Уровней Привязки.
Примечание: Уровни Привязки настраиваются при помощи команды меню Параметры > Рабочая Среда Проекта > Уровни Привязки.
Для получения общей информации см. Уровни Привязки.
Примечание: Для наклонной балки эти возвышения берутся относительно начальной точки оси привязки балки. Для профилированных Балок эти значения высоты также связаны с высотой оси привязки, которая в профильных балках совпадает с центром профиля.
Примечание: Отметка основания показывает текущее возвышение оси привязки Балки. Следовательно, данное значение является только инструментом расчета, а не привязки. При изменении расположения Уровня привязки, расположение Балки не меняется.
Этаж
Выберите Собственный этаж для элемента.
•Текущий Этаж: Собственным этажом Балки будет считаться текущий этаж на момент ее размещения.
•Выберите в этом списке этаж, к которому следует привязать ось привязки Балку. Щелкните на Выбрать этаж, чтобы вызвать полный список всех этажей проекта, если они не были отражены в списке.
Ось привязки Балки физически привязывается к Собственному этажу. При последующем изменении расположения Собственного этажа (например, переопределении уровня пола), расположение Балки также будет изменено.
Если Вы изменяете возвышение балки таким образом, что ее ось привязки перемещается на другой этаж, то имеется возможность изменить ее собственный этаж таким образом, чтобы он соответствовал новому месту расположения элемента:
См. Изменение Собственного Этажа Согласно Возвышению.
Для получения дополнительной информации, см. Собственный этаж.

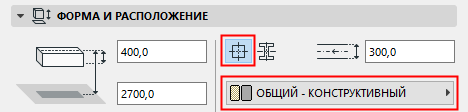

Прямоугольная или Сложная: Нажмите одну из этих двух пиктограмм для выбора либо основной балки прямоугольного сечения, либо профильной (сложной) балки.
Для получения дополнительной информации о создании сложных (профильных) балок см. Сложные профили.
См. также Использование Стандартных Профилей Стальных Колонн и Балок.
Для прямоугольной (в поперечном сечении) Балки:
•Укажите значение толщины Балки.
•воспользуйтесь выпадающим меню, чтобы выбрать Строительный материал.

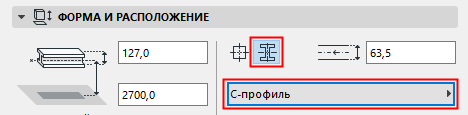

Для Балки Сложного Профиля: воспользуйтесь выпадающим меню, чтобы выбрать ее Профиль.
Примечание: В этом выпадающем меню показываются только Профили, имеющие соответствующий параметр "Использовать для Балок". Профили, определяются в диалоговом окне команды Параметры > Реквизиты элементов > Менеджер профилей.
Горизонтальная или наклонная. Щелкните одну из этих двух кнопок для построения либо горизонтальной, либо наклонной балки.
Угол наклона: Если была выбрана наклонная балка, укажите значение угла наклона в градусах.
Поворот профиля: при использовании сложного профиля, его можно повернуть, указав здесь угол поворота в градусах.
См. также Вращение Профилей Балок и Колонн.
Смещение оси привязки: При желании укажите величину смещения Оси привязки относительно середины Балки. По умолчанию ось привязки проходит через середину верхней поверхности балки.
Панель балки Представление на плане и в разрезе
Показ на Плане Этажа
Показ на Этажах: Укажите здесь, на каком этаже будет видна балка.
•Все Релевантные Этажи: Балка будет видна и может редактироваться на всех этажах, которые она пересекает. Балка будет правильно стыковаться с другими элементами на всех этажах, на которых она присутствует.
•Только Собственный Этаж: В этом случае балка показывается только на ее собственном этаже.
•Другие варианта показа балки - на Всех этажах или на ее собственном этаже и плюс один этаж ниже или выше.
Показ на плане этажа: Выберите вариант показа Балки на Плане этажа.
•Сечение и Низ: Отображается сечение и видимый контур (нижняя часть) Морфа.
•Сечение и Верх: Показывается отсеченная часть 3D-модели элемента (то есть в плоскости сечения плана этажа) и плюс его верхняя часть (то есть часть элемента, расположенная выше плоскости сечения плана этажа).
•Только Сечение: Отображается только сечение (на уровне Плоскости Сечения Плана Этажа) Морфа.
Можно также выбрать один из двух абстрактных вариантов отображения:
•Только контур. Отображается весь контур элемента с использованием реквизитов линий контура.
•Весь Верх: Отображается весь контур Морфа с использованием реквизитов линий проекции.
Показ проекции Это всплывающее меню предоставляет следующие три возможности: (доступные только при выборе для параметра Показа на Плане Этажа значения "Сечение и Низ").
•Согласно Диапазону Плана Этажа: Морф отображается только в определенном диапазоне этажей (текущий этаж, плюс заданное количество этажей выше и ниже).
Диапазон этажей, учитываемый при выборе этого варианта, настраивается в диалоге Параметров Плоскости Сечения Плана Этажа.
•Согласно абсолютному диапазону. Задается фиксированный нижний предел (по умолчанию это Проектный Нуль) и отображаются все части Морфа, расположенные выше этого предела.
Выбрав этот вариант, откройте диалог Параметров Плоскости Сечения Плана Этажа и настройте значение Абсолютного Предела Отображения.
•Весь Элемент: Элемент будет показываться на всех релевантных этажах.
Для получения подробной информации см. Диалоговое окно Плоскость сечения плана этажа.
Поверхности сечения. Настраиваемые здесь реквизиты будут использоваться для поверхностей сечения как в Разрезе, так и на Плане Этажа.
•Для прямоугольной Балки:
–Укажите тип и перо линии сечения
•Для прямоугольной или профилированной Балки:
–При необходимости замените перья переднего плана/фона штриховки элемента (определяемые по умолчанию Строительным Материалом). Чтобы сделать это, выберите Передний План, Фон или оба эти реквизита в выпадающем меню Заменить перья штриховки сечения для получения доступа с соответствующим элементам управления.
Контуры: Используйте управляющие элементы этой группы для указания типов линий и цвета контуров тех частей элемента, которые располагаются выше и/или ниже Плоскости сечения плана этажа.
•Линии Проекции будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Верх” или “Весь Верх”.
•Линии Контура будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Низ” или “Только Контур”.
Символы. Используйте эти управляющие элементы для определения дополнительных символических компонент.
•Линии конца балки. Вы можете показать или спрятать одну или обе конечные линии балки. (Линии конца балки - это те части линии контура, которые располагаются перпендикулярно оси балки.)
•Показать ось привязки: Отметьте этот маркер, чтобы показать осевую линию привязки балки в 2D-окне.
При отметке маркера “Показать ось привязки”, появляется возможность настроить Тип линии оси привязки и Перо линии оси привязки .
Эта панель управляет 3D-отображением Балки.
Замена Покрытий: Нажмите на одно или на все пять выпадающих меню для замены назначенного элементу (при помощи его Строительного материала) покрытия. Можно заменить любое или все пять покрытий: слева, сверху, справа, снизу и обоих концов .
См. также Замена Покрытий При Помощи Панели Окраски Покрытий.
Примечание: Левая сторона определяется согласно направлению балки, которое задается согласно направлению от первой до второй точки оси привязки балки.
Для профилированных Балок можно заменить два покрытия: Вытянутых граней и торцов.
Примечание: Также можно назначить Специальное покрытие каждой грани профилированного элемента.
См. Настройка Специальных Покрытий или Линий для Ребер Профилей.
Нажмите на пиктограмму цепочки для назначения последнего выбранного покрытия всем поверхностям и торцам. При отключении пиктограммы цепочки, для всех поверхностей и торцов будут восстановлены назначенные Вами покрытия.
Примечание: Пиктограмма цепочки доступна в случае, если заменены все покрытия.
Для получения дополнительной информации, см. Покрытия.
Порядок сопряжения важен
•если Строительные материалы двух соединяемых Балок имеют одинаковый приоритет
•если в соединении участвуют 3 и Балки и более
Большее число, указанное в Порядке соединения устанавливает приоритет над меньшим.
При соединении 3 и более Балок, соответствующее значение Порядка соединения каждой Балки определяет последовательность соединения каждой Пары балок.
После соединения двух Балок, обладающих наивысшим приоритетом, производится соединение дополнительных Балок (или Балок с более низким приоритетом Порядка сопряжения).
Специальная Привязка Текстуры: Если появляется это сообщение, то это свидетельствует о том, что текущей выбранной балке (уже размещенной в проекте) приписана специальная 3D-текстура.
•В этом случае становится доступной кнопка Восстановить текстуру. Щелчок на ней приводит к восстановлению начала текстуры выбранной 3D-сетки.
Для получения дополнительной информации, см. Привязка 3D-текстуры.
Форма. Сделайте щелчок на одной из этих двух пиктограмм для определения прямоугольного или круглого отверстия.
Изображение на плане. Сделайте щелчок на одной из этих двух пиктограмм для выбора варианта представления отверстия на плане этажа (показать контур или показать только ось.)
Размер: Укажите здесь размер отверстия по горизонтали и вертикали. Для круглого отверстия указывается его диаметр.
Расположение. Укажите здесь расстояние центра отверстия от верхней поверхности балки.
Для получения подробной информации см. Создание Отверстий в Балках.
