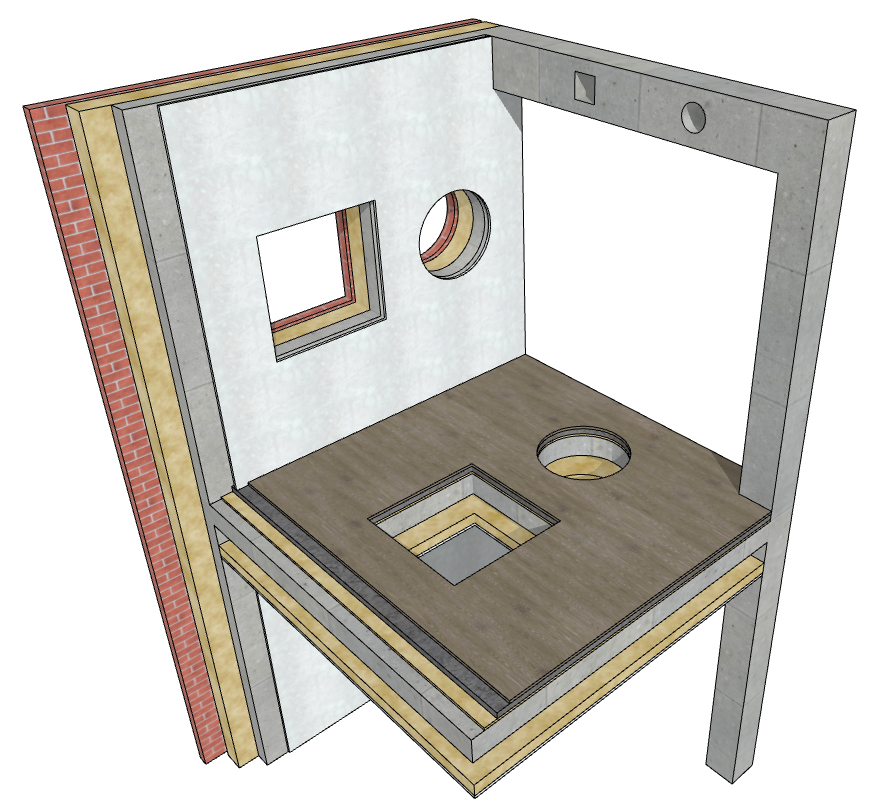

ARCHICAD 23 přináší nástroj Prostup, který je určen pro modelování, datovou správu a zakreslování prostupů konstrukcí. Pomocí nového nástroje Prostup lze modelovat otvory, niky a výklenky zasahující do libovolného počtu prvků konstrukce.
Prostupy jsou důležité BIM prvky důležité pro architekty, statiky i projektanty TZB. Prostupy v nosných konstrukcích jsou ostatně nejčastěji vyměňovaná data mezi jednotlivými profesemi.
ARCHICAD 23 nabízí kompletní řešení pro správu inteligentních prostupů, parametry jejich geometrie a dalších vlastností. Díky způsobu práce s prostupy lze snadno synchronizovat BIM databáze prostupů napříč jednotlivými profesemi. ARCHICAD 23 generuje 2D symbolické zobrazení konstrukčních prvků pomocí technologie nové generace, prostupy konstrukcemi tak lze zobrazit dle libovolného grafického standardu.
V typickém BIM modelu jsou použity dva typy otvorů/prostupů: architektonické a technologické.
•Technologické otvory jsou prostupy vytvořené v konstrukcích budovy tak, aby jimi bylo možné vést prvky technologických systémů (např. VZT trubky nebo vodovodní potrubí). Umístění těchto otvorů nejčastěji určuje projektant TZB, musí být ale odsouhlaseny architektem a statikem. Technologické otvory lze do BIM modelu ARCHICADu vkládat pomocí nástroje Prostup.
•Architektonické otvory většinou zahrnují také okna a dveře, případně se jedná o prázdné stavební otvory. Tyto otvory jsou nejčastěji definované architektem a odsouhlasit je musí statik.
Poznámka: Pokud chcete používat nástroj Prostup, který je součástí ARCHICADu od verze 23, nesmíte používat režim průniků ze starších verzí, který je typický pro projekty převedené z ARCHICADu verze 16 a starších. (Otevřete menu Volby > Předvolby projektu > Funkce starších verzí a zkontrolujte, jestli je volba “Použít metodu průniků ze starších verzí” vypnutá).
