Průniky prvků na základě priorit

Převod z ARCHICADu 16 a starších

V ARCHICADu 17, vylepšená metoda průniků konstrukcí umožňuje nastavení priority stavebních materiálů u všech konstrukčních prvků - včetně jednovrstvých i vícevrstvých, popř. vlastního profilu.

Výchozí převod: Průniky konstrukcí budou zachovány v režimu "metody starších verzí"

Převádění projektu z ARCHICADu 16 a starších: volba pro zobrazení průniků prvků ze starších verzí je aktivovaná automaticky, aby bylo zachováno zobrazení vašeho modelu.

•V napojení konstrukcí nedojde k žádným změnám

•Některé později implementované funkce ARCHICADu nemusí být dostupné

Poznámka: Pokud vytvoříte nový soubor ze šablony, je volba "Použít metodu průniků prvků modelu ze starších" vypnutá a průniky budou fungovat na základě nové metody ARCHICADu 17.

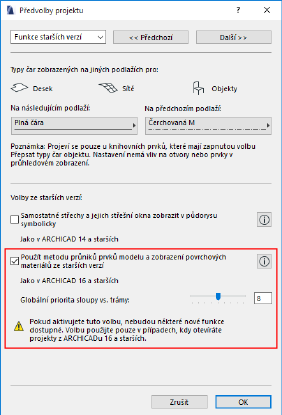

Metodu průniků starších verzí můžete nastavit v menu Volby > Předvolby projektu > Funkce starších verzí.

Viz Předvolby funkcí starších verzí.

Jak aktivovat novou funkci průniků konstrukcí v ARCHICADu 23 (vypnout metodu starších verzí)

Novou metodu průniků konstrukcí aktivujete vypnutím volby "Použít metodu průniků prvků modelu starších verzí" v okně Předvolby projektu > Funkce starších verzí.

Po aktivaci této nové metody se může vzhled průniků konstrukcí změnit. Doporučujeme tedy zkontrolovat model, případně provést nezbytné opravy a také prověřit předchozí úpravy, které již nemusí být nezbytné (např. úpravy průniků konstrukcí 2D kreslením).

Průniky, ve kterých nejsou kolize geometrických prvků, budou začištěny automaticky. Pokud chcete vytvořit takové automatické průniky, pomůže vám řada funkcí, které zajišťují správné fungování tohoto systému.

Viz Typy pro lepší průniky konstrukcí v převáděných projektech.

Nově vložené prvky pomocí postupů popsaných výše, budou začištěny podle nového principu.

Typy pro lepší průniky konstrukcí v převáděných projektech

Pokud jste převedli starší projekt do ARCHICADu 23 a chcete použít novou metodu průniků v původním modelu, pročtěte si následující kapitolu s technikami a funkcemi pro optimalizaci průniků konstrukcí.

Viz Jak zajistit, aby se kolidující prvky správě začistily.

Více informací naleznete také v tématu Průniky prvků.
