Předvolby funkcí starších verzí

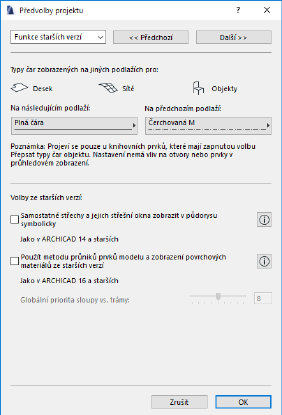

Chcete-li zobrazit toto dialogové okno, vyberte příkazy Volby > Předvolby projektu > Funkce starších verzí.

Prováděná nastavení jsou předvolby projektu: specifické pro projekt, se kterým pracujete, a ukládají se spolu s ním. Jestliže jiný uživatel otevře projekt ve svém počítači, budou použita stejná nastavení.

Typy čar zobrazených na jiných podlažích

Nastavte typ čáry obrysů některých desek, skořepin a některých objektů zobrazených nad a pod domovským podlažím.

Poznámka: Toto nastavení nemá vliv na zdi, střechy nebo skořepiny a jejich otvory, nebo jakékoliv prvky v průhledovém zobrazení.

Poznámka: Tyto typy čar jsou pro objekty platné, pouze pokud je aktivní volba Přepsat typy čar objektu.

Samostatné střechy a jejich střešní okna zobrazit v půdorysu symbolicky (jako v ARCHICADu 14 starších)

Zapněte tuto volbu, pokud chcete, aby byly samostatné střechy a jejich střešní okna zobrazeny jako v ARCHICADu 14 a starších verzích. Kliknutím na tlačítko informace v pravé části okna, otevřete náhledy zobrazení.

•3D průmět: Tento režim zobrazení je dostupný od ARCHICADu 15. (Všechny složené střechy a nově umístěná střešní okna budou zobrazena tímto způsobem.)

•Obecné: Tento režim zobrazení odpovídá způsobu zobrazení střech a střešních oken v ARCHICADu 14 a starších.

(Více informací zobrazíte tlačítkem Info napravo od této volby.)

Viz také Převod střech a střešních oken.

Použít metodu průniků prvků modelu a zobrazení povrchových materiálů ze starších verzí (jako v ARCHICADu 16 a starších)

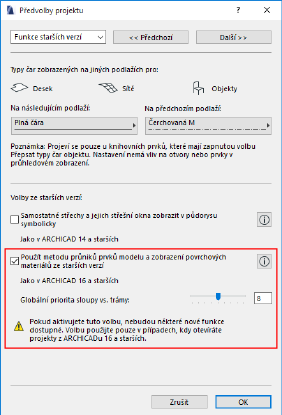

Režim ze starších verzí zapnutý:

•Automatické, na základě priorit stavebních materiálů generované průniky se neprojeví ve 3D. Budou použity metody napojování z ARCHICADu 16 a starších verzí. Tuto volbu můžete využít při práci na starších projektech, abyste měli jistotu, že stávající průniky konstrukcí budou ponechány beze změny.

Viz také Průniky prvků na základě priorit v migračním průvodci.

•Atribut Stavební materiál je dostupný, napojení konstrukcí se ale neprojeví ve 3D (kromě zdí, které se napojují jako v ARCHICADu 16 a starších). Pomocí jezdce níže můžete nastavit globální prioritu průniků sloupů a trámů.

•Povrchové materiály přiřazené stavebním materiálům nebudou zobrazeny. Bude zobrazen pouze materiál celého prvku - na úrovni nastavení prvku.

•Painter nebude dostupný

•Tabulky povrchových materiálů nebudou dostupné

•Rozšířené funkce trámů a sloupů (implementované v ARCHICADu 23) NEJSOU dostupné. Patří mezi ně více segmentové trámy/sloupy, šikmé konce, zkosené segmenty a zakřivená geometrie. Pokud jste v režimu starších verzí a pokusíte se použít metodu s nepodporovanou geometrií, výsledný prvek bude zobrazen se zvýrazněním. Viz Zvýraznění převrácených prvků jednotnou barvou.

•Prostupy (vytvořené nástrojem Prostup implementovaným v ARCHICADu 23) jsou zobrazené pouze jako 2D symboly. 3D geometrie není zobrazena vůbec.

Podrobnější popis vlivu funkce na různé konstrukční prvky najdete pod tlačítkem s ikonou info.

Režim ze starších verzí vypnutý:

•Stávající, vymodelované spoje, které neobsahují kolize, se automaticky nezačistí.

•Nově vložené prvky, jejichž průniky jsou modelovány novými metodami popsanými výše budou začištěny dle nového principu. Díky tomu můžete pracovat na projektu ze starší verze, který bude zachován, a zároveň využívat výhod nového systému napojování konstrukcí.

•Nově vložené trámy, sloupy a prostupy budou využívat všech funkcí dostupných od ARCHICADu 23.

Globální priorita Sloupů vs. Globální priorita Trámů (režim starších verzí)

Dostupné v režimu starších verzí.

Tato hodnota definuje prioritu průniků mezi sloupy a trámy v projektu. Když trámy křižují sloupy, bude prvek s nižší prioritou ve 3D ořezán, což znamená, že jeho pronikající část bude odstraněna. Prvek s vyšší prioritou zůstane celistvý. Projeví se to i v rozpočtech.

Poznámka: Čísla priority sloupů jsou vždy sudá a mohou být v tomto dialogovém okně definována pouze jako obecné nastavení. Priorita trámu je nastavena pro každým trám samostatně v jeho nastavení (panel Model - pouze v režimu průniků ze starších verzí).
