Terv helye és terv északi iránya
Használja a Terv helye párbeszédablakot terve földrajzi helyének azonosításához.
A Terv helye párbeszédablak hozzáférhető:
•a Lehetőség > Terv beállításai > Terv helye parancsok segítségével
•a terv nevének helyi menüjéből a Navigátorban
A Helybeállításoknak a következő esetekben van jelentősége:
•Az Energetikai elemzés funkció futtatása
•Nap helyzetének kiszámítása a 3D nézetekhez, kameranézetekhez, fényképezéskor és a Benapozási vizsgálatkor
•Az itt beállított északi irány értékre hivatkozó ARCHICAD könyvtári elemek.
Lásd Északi irány a terven.
•A magasságot használó Google Earth Connection kiegészítő
Terv neve és Címe
A Terv neve és Telek címe adatok a Tervinformációk párbeszédablakban találhatók.
Lásd Tervinformációk.
Az adatok módosításához nyissa meg a Tervinformációk párbeszédablakot, és kattintson a Szerkesztés lehetőségre.
Hely adatainak bevitele
Adja meg a Terv helyének szélességi és hosszúsági fokát.
•A maximális pontosság érdekében (pl. Energetikai elemzés esetén) határozza meg és adja meg a terv helyének pontos szélességi/hosszúsági fokát.
•Az északi és déli szélességi fok, valamint a keleti és nyugati hosszúsági fok között az előugró menükben tud váltani.

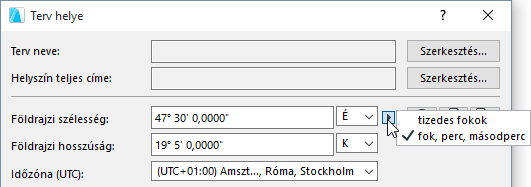

•Válassza ki a kívánt mértékegységet a kiúszó menüből.
Adja meg a Terv helyének időzónáját az egyezményes koordinált világidőhöz (UTC) viszonyított plusz vagy mínusz eltéréssel.
Adja meg a terv helyének magasságát a kívánt mértékegységben.
•A magassági adatokra a terv SketchUp és Google Earth formátumba történő exportálásakor van szükség.
•A Lehetőség > Terv beállításai > Referenciaszintek menüben található magassági adatokat a tervben alkalmazott Tengerszint referenciaszinthez használja a program.
Lásd még: SketchUp (.skp) és Google Earth (.kmz).
Előre meghatározott város használata a hely adataihoz
A hely adatainak gyors meghatározásához kiválaszthat egy előre meghatározott várost. Ehhez kattintson a földgömb ikonra, hogy megnyíljon a Városok lehetőség.
Megjegyzés: Az előre megadott városok listájának és a vonatkozó adatok szerkesztéséhez válassza a Lehetőség > Elemattribútumok > Attribútumkezelő lehetőséget.
Lásd Attribútumkezelő.
Egy város kiválasztásakor:
•a Szélesség, Hosszúság és Időzóna mezők automatikusan kitöltődnek
•frissül a Nap pozíciója a Nézőpont beállításánál és a Kameráknál
Lásd még: Nap pozíciója.
Megjegyzés: A teljes pontosság érdekében, az előre meghatározott város helyett ajánlott a pontos szélességi/hosszúsági adatokat használni a terv helyszínének meghatározásakor.
Hely adatainak megtekintése és lekérdezése a Google Maps használatával
Aktív internetkapcsolat esetén kattintson a Mutatás a Google Maps-ben lehetőségre a terv helyének megjelenítéséhez a megadott szélességi/hosszúsági adatok alapján.
Nagyítson a kívánt helyszínre a pontos adatok lekérdezéséhez a Google Maps-ben. A jobb egérgombbal jelenítse meg a helyi menüt, majd válassza a „Mi van itt?” lehetőséget a szélességi/hosszúsági adatok megjelenítéséhez (és szükség esetén másolásához).
Az Északi irány a terven a következőkre van hatással:
•Az Energetikai elemzés funkció számításai.
•Bizonyos Belső falnézet jelek olyan szöveget tartalmaznak, mely megjeleníti a terv északi irányát.
•A tervben elhelyezett Északi jel tárgy (az ARCHICAD könyvtárban) mutatja a terv északi irányát. (Ehhez be kell jelölnie az „Északi irány követése a terven” négyzetet a tárgy beállításainál.)
•A Lehetőség > Terv beállításai > Mértékegységek és Szintek panelen a Geodéziai egység kiválasztása esetén a Koordinátamező és a Követő északi iránya ugyanaz lesz, mint az itt beállított.
•A Nap azimut kiszámítása a Terv északi irányának megfelelően történik (ahol Kelet iránya 0,00 fok).
A Nap pozícióját Nézőpont beállítása párbeszédpanelban lehet beállítani. Lásd Nap pozíciója.
Északi irány meghatározása a terven
A Terv északi irányának beállításához az alaprajzon adja meg az azimut (iránytű) szögértékét, vagy az iránytű mutatót a rajzon mozgatva adja meg a Terv északi irányát.
Az előugró menüből válassza ki a Terv északi iránya kijelzett egységét.
Vegye figyelembe, hogy az egységek pontossága a Szögmérték beállított pontosságától függ (Lehetőség > Terv beállításai > Rajzi egységek).
Északi irány grafikus meghatározása a terven
•Kattintson a Lehetőség > Terv beállításai > Északi irány lehetőségre, vagy

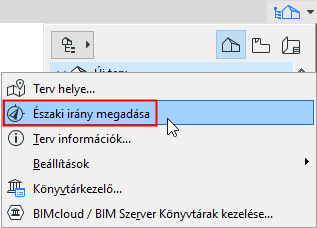

•Használja ugyanazt a parancsot a Navigátorban a Terv neve helyi menüből (feltéve, hogy nyitva van az Alaprajzi vagy a 3D ablak).
Vagy az Alaprajz, vagy pedig a 3D ablakban illessze a mutatót a terv északi irányára.
Hely adatainak kezelése (XML, SketchUp, Google Earth)
A párbeszédablakban megjelenő adatok kezeléséhez használja az Importálás és Exportálás gombokat.
A három lehetséges formátum: XML, Google Earth (.kmz) és SketchUp (.skp).
Mindhárom formátum használható az ARCHICAD projektek közötti adattovábbításhoz. A Google Earth és SketchUp formátumoknál a felhasználók a SketchUp és Google Earth modellekhez igazíthatják ARCHICAD modelljeiket.
•Az XML formátum a hosszúsági és szélességi adatokat, a szögmegjelenítési formátumot, az időzónát, a magassági adatot és mértékegységet, az északi irányt és a megjelenítési formátumot tárolja.
•A Google Earth (.kmz) formátum a hosszúsági, szélességi és magassági adatokat tárolja egyedüli helymegjelölésként. Az import funkció használatakor az egyedüli helymegjelölést tartalmazó kmz fájlok hosszúsági, szélességi és magassági adatai is beolvasásra kerülnek. A magassági adat is importálva lesz, ha abszolút módban van megadva (és nem relatív vagy helyhez rögzített módban).
•A SketchUp (.skp) formátum a hosszúsági, szélességi és magassági adatokat, az északi irányt és az időzónát exportálja és importálja. (A Telek címe: város és a Telek címe: ország adatok esetén csak az exportálás lehetséges, az importálás NEM.)
További információk a SketchUp-ról:
•importálás: lásd SketchUp (.skp)
•egyesítés: lásd SketchUp (.skp) fájl összefűzése
•exportálás: lásd SketchUp (.skp)
További információk a Google Earth alkalmazásról:
•importálás: lásd Google Earth (.kmz)
•egyesítés: lásd Google Earth fájl (.kmz) összefűzése
•exportálás: lásd Google Earth (.kmz)
