A helyiségpecsétek intelligens paraméteres GDL elemek, melyeknek kinézete, tartalma és viselkedése igazodhat a helyi építészeti gyakorlathoz. Az ARCHICAD Könyvtárban maradnak.
A helyiséghez hozzárendelt helyiségpecsét tárgy a kiválasztott helyiségkategóriától függ.
Lásd Helyiségkategóriák.
Az egyes helyiségpecsétek szöveges információkat tartalmaznak, többek között a helyiség nevét, számát, területét és opcionális paramétereit. A helyiségpecsét tényleges tartalma azon múlik, hogy milyen paramétereket választott ki a Helyiség beállítások párbeszédablak Helyiségpecsét részben.
Lásd A Helyiség eszköz beállításai.

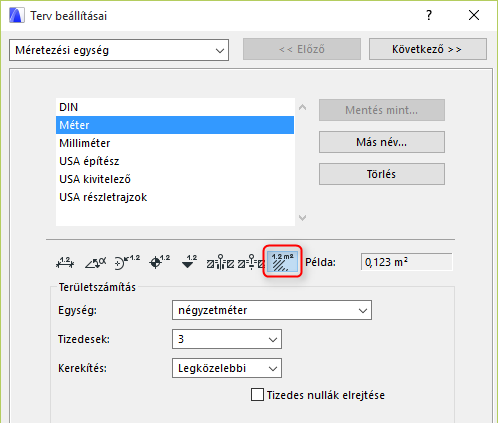

Megjegyzés: Ezen a Helyiség pecséten a helyiség területi megjelenítésének egységeit a Lehetőség > Terv beállításai > Számítási egységek és szabályok parancsok segítségével állíthatja be.
Helyiségek térbeli ábrázolása 2D-ben
A helyiségpecsétek alapértelmezés szerint megjelenítésre kerülnek az alaprajzon.
Ha nem kíván helyiségpecséteket megjeleníteni a tervben, törölje a Helyiségpecsét mutatása négyzet jelölését a Dokumentáció > Modellnézetek > Modellnézet-beállítások menüpontban (Szerkezeti elemek beállításai panel).
A helyiségpecséteket a helyiségtől függetlenül is el lehet mozdítani:
•Kattintson a helyiségpecsét egyik fogópontjára.
•A mozgó palettán válassza az Alárendelt elem áthelyezése ikont.
•Húzza el a helyiségpecsétet a kívánt helyre.
