Lépcső beállítások: Szabályok és szabványok
A fő Lépcső beállítások oldalnak ezen a paneljén adható meg tetszés szerint a kívánt tartomány a lépcső geometriájának változóihoz, például a lépcsőkre vonatkozó helyi előírásoknak való megfelelés érdekében.
A lépcső rajzolásakor az ARCHICAD automatikusan olyan lépcsőt hoz létre, amely megfelel az itt megadott szabályoknak és szabványoknak.
Karok & Pihenők
Ezek az értékek határozzák meg azt a tartományt, amelyen belül a Geometria és Helyzet panel értékei megadhatók. Például a Fellépés magassága lehetőségnél nem adható meg olyan érték, amely kisebb a Szabályok és szabványok alatt megadott minimális értéknél.
Ha a Szabályok és szabványok alatt megadott értékek ellentmondásban vannak a lépcső grafikusan vagy a Beállítások párbeszédpaneleken megadott geometriájával, az ARCHICAD automatikusan felajánlja az alternatív megoldásokat, melyek közül a felhasználó választhat.
Lásd Automatikus „Megoldó” lehetőségek a geometriai ellentmondások feloldásához.
Járóvonal számítás és Alaprajzi jel
Az itt megadott Járóvonal eltolási tartomány korlátozza az értéket, amely megadható a számított járóvonal eltolásához.
Lásd Járóvonal eltolása a fordulón (egyenlő belépésű húzás esetén).

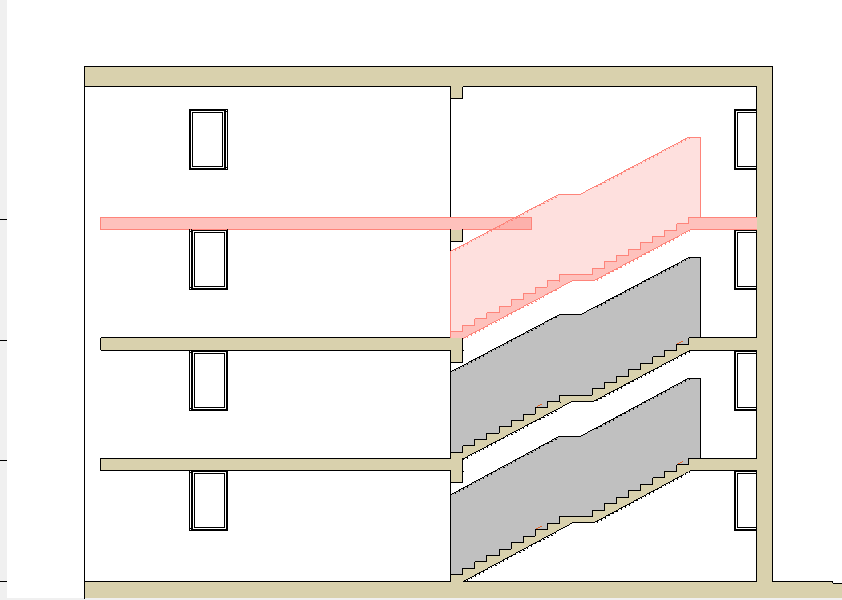

Adja meg az Űrszelvény alaprajzi jel 3D és Metszet/Homlokzat nézetben történő megjelenítésének szabályait.
•Módszer: Adja meg, hogy a magasságot függőlegesen vagy a járóvonalra merőlegesen kívánja-e meghatározni.
•Űrszelvény magassága
•Eltolások a lépcső éleitől
Kapcsolja be vagy ki az űrszelvény megjelenítését a Modellnézet-beállításoknál.
Lásd Modellnézet-beállítások Lépcsők számára.
Ütközésvizsgálat futtatható le az űrszelvénnyel kapcsolatos problémák kereséséhez.
Lásd Ütközésvizsgálat.
Szabályok és szabványok mentése tervsablonba
A Szabályok és szabványok alatti beállítások egy ARCHICAD sablonfájlban találhatók. Így itt megadhat a vállalatra és/vagy a régióra szabott beállításokat, és később számtalan tervben felhasználhatja azokat a sablon segítségével.
Lépcső szabályok és szabványok Terv beállításai
A Lehetőség > Terv beállításai > Lépcsőszabályok és -szabványok menüpontban található, láthatóságra vonatkozó ikonokkal megjeleníthetők vagy elrejthetők a tervre vonatkozó szabályok.
A (Beállítások alatt) rejtettnek jelölt elemek nem jelennek meg a Lépcső beállítások Szabályok és szabványok paneljén, amennyiben az adott szabály nincs használatban.
Ha elrejti a lépcsőre vonatkozó egyik szabály nevét a terv beállításainál, de az mégis megjelenik a Lépcső beállítások Szabályok és szabványok paneljén, annak több oka is lehet:
•A szabályhoz értékek vannak rendelve (ennek megszüntetéséhez törölje az adott szabály Min/Max értékeit a lépcső beállításainál), vagy
•A szabályt a tervben létrehozott lépcső használja
