Ablakok/ajtók alaprajzi megjelenítése
Alaprajzi megjelenítés: Szimbolikus, illetve vetület

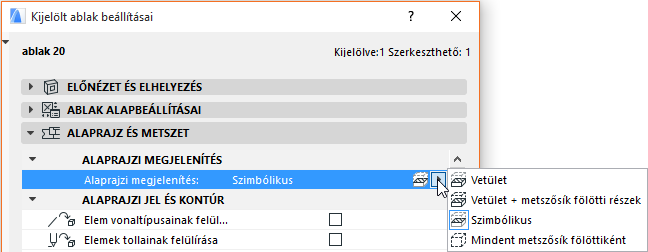

A nyílás megjelenítését az Ajtó/ablak beállítások menü Alaprajzi megjelenítés vezérlőjével határozhatja meg:
•Szimbolikus (alapbeállítások): Ez a tárgy szabványos jelképe.
•Mindent metszősík fölöttiként: Az elem teljes körvonala a fejmagasság fölötti rész jellemzőivel jelenik meg.
Megjegyzés: A fejmagasság fölötti rész jellemzőit (vonaltípus, toll) az Ajtó/ablak beállítások lap Alaprajz és metszet panelén adhatja meg.
Ferde falnál azonban előfordulhat, hogy az elmetszett ablaknak egy realisztikusabb ábrázolását szeretné megjeleníteni: válassza a Vetület vagy Vetület + metszősík fölötti részek lehetőséget, hogy a ferde falban található ablak valamennyi részét láthassa.
•Vetület: megmutatja az elem 3D modelljének metszett részeit, plusz az el nem metszetteket (lefelé haladva).
•Vetület + metszősík fölötti részek: az elem elvágott részét és az elem fejmagasság fölötti részét mutatja (vagyis azt a részt, amelyik az alaprajzi vágósík fölött található).
Az ajtók/ablakok jellemzői (vonaltípus, toll, kitöltés) kétféleképpen adhatók meg az alaprajzon:
1.Az Ajtó/ablak beállításoknál (lásd a Paraméterek panelt, vagy a grafikus kezelőfelületen található Egyéni beállítások panelt) megadott GDL jellemzők (vonaltípus, toll, kitöltés) használatával. Ezzel a módszerrel számos vonal és kitöltés paraméterei adhatók meg, ezáltal jobban kézben tartható a nyílás valamint alkotóelemeinek külön-külön történő, pontos és részletes megjelenítése.
2.A 2D jellemzők használatával, melyeket az Ajtó/ablak beállítások lapon, az Alaprajz és metszet panelen adott meg a nyílásra. Az egyszerűbb kezelhetőség érdekében ennél a módszernél kevesebb paraméter található.
A részleteket lásd: Ajtók/Ablakok GDL tárgy attribútumainak felülírása.
Modellnézet-beállítások Ajtók és Ablakok számára
A Modellnézet-beállítások Szerkezeti elemek panelének Ajtó beállítások és Ablak beállítások opciói (Dokumentáció > Modellnézetek > Modellnézet-beállítások) lehetővé teszik az ajtók és ablakok teljes, csak kontúrokkal, vagy üres nyílásként való megjelenítését, és azok méreteinek vagy méretezési jeleinek elrejtését/mutatását.
Lásd Szerkezeti elemek modellnézet-beállításai.
Az ajtó-/ablakkilincsek és nyitásvonalak megjelenítését a Modellnézet-beállítások menü GDL tárgyak beállításai panelén adhatja meg.
