Az ablak/ajtó síkjának megadása ferde vagy összetett falban

Bármely típusú falba be lehet szúrni ablakot vagy ajtót, beleértve a sokszögű, ferde és összetett formákat is.

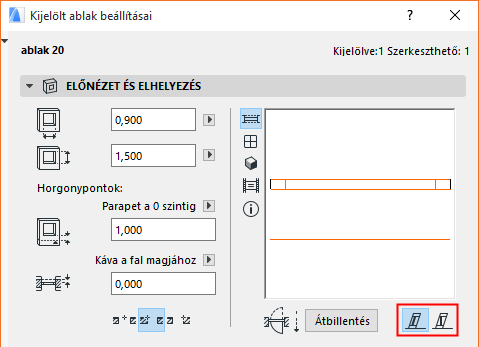

Ha a terv ferde falakat tartalmaz, használja az Ajtó/Ablak Nyílászáró síkja ikonokat (Ajtó/ablak Előnézet és elhelyezés panel) a nyílások síkjának falhoz igazításához vagy függőlegesen tartásához.

•Falhoz kötve: az Ablak/ajtó dőlése ahhoz a falhoz lesz kötve, melyben azt elhelyezték. Ferde Falak esetén az Ablak/ajtó dőlésszöge megegyezik a faléval. Duplán ferde falakban az Ablak/ajtó ugyanolyan szögben dől meg, mint a Fal azon oldala, melybe az Ablak/ajtó el lett helyezve. Vagyis az Ablakot/ajtót a Fal másik oldalára áthelyezve dőlése is megfelelően megváltozik.

•Függőleges: az Ablak/ajtó függőleges lesz, függetlenül attól, hogy milyen típusú falba helyezi azt el.

Összetett profilú falakban, az Ablak/ajtó dőlése a Profilszerkesztőben határozható meg: használja a Nyílás hivatkozása fóliát a Rajzfóliák panelban az Összetett falakba elhelyezendő Ablakok/Ajtók dőlésének meghatározásához.

További részleteket lásd Összetett profilok.
