Az Összetett profilos elemek egy keresztmetszeti profilból hozhatók létre a profil síkjára merőleges kihúzással.
Használhat egy létező profilt vagy annak egy módosított változatát, illetve létrehozhat egy teljesen újat.
Az összetett profilokból falak, oszlopok, gerendák, korlátelemek és más könyvtári elemek készíthetők.
Megjegyzés: Csak azon könyvtári elemekben használhatók profilok, amelyek GDL elemeiben van profilkijelölési lehetőség – ilyenek a Függönyfal és Lépcső elemek.
A többi szerkezeti elemhez hasonlóan a profil alapvető szerkezetét az alkalmazott építőanyag határozza meg. Az elemek szintjén több felülírási lehetőség is elérhető.

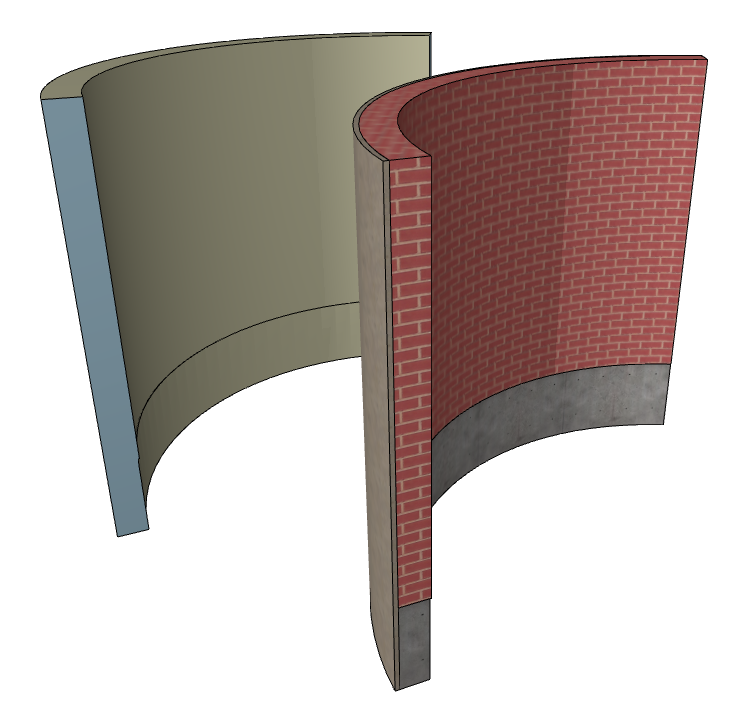

A következő ábrán például két íves fal látható, amelyre a „Téglafal lábazattal” profil lett alkalmazva. A hátsó falnál elemszintű felületi felülírást alkalmaztunk a kihúzott felületeken és végeken.

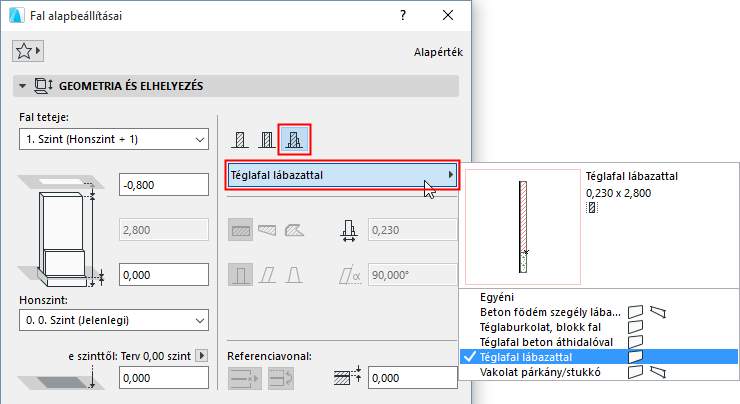

A mentett Összetett profilt a program az elem tulajdonságaként (pl. falként vagy korlátként) kezeli. A mentett profilok megjelennek az érintett rajzeszköz Beállítások párbeszédablakában.
Egyszeri alkalommal alkalmazhat a modellablakban egy egyedi profilt egy kijelölt elemre, és ebben az esetben nem is kell elmenteni attribútumként.

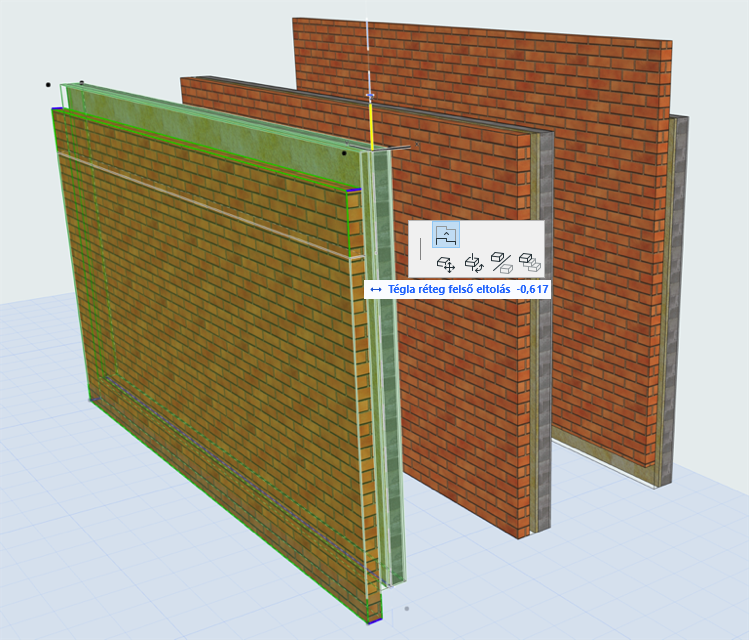

A fal-, oszlop- és gerendaprofilokhoz Éleltoló módosítók adhatók meg: ezek az élek egyenként igazíthatók az elemek szintjén, még akkor is, ha az összes elem ugyanazt a profilt használja.
Faltömb profil: eltolt téglaburkolat minden elhelyezett elemhez
A speciális helyi paletta parancsai használhatók a profil elemek nyújtásához és elforgatásához.
Összetett profil készítése párhuzamos elemekből
Szabványos acéloszlop vagy gerendaprofil használata
