Oszlop alaprajzi és metszeti megjelenítése

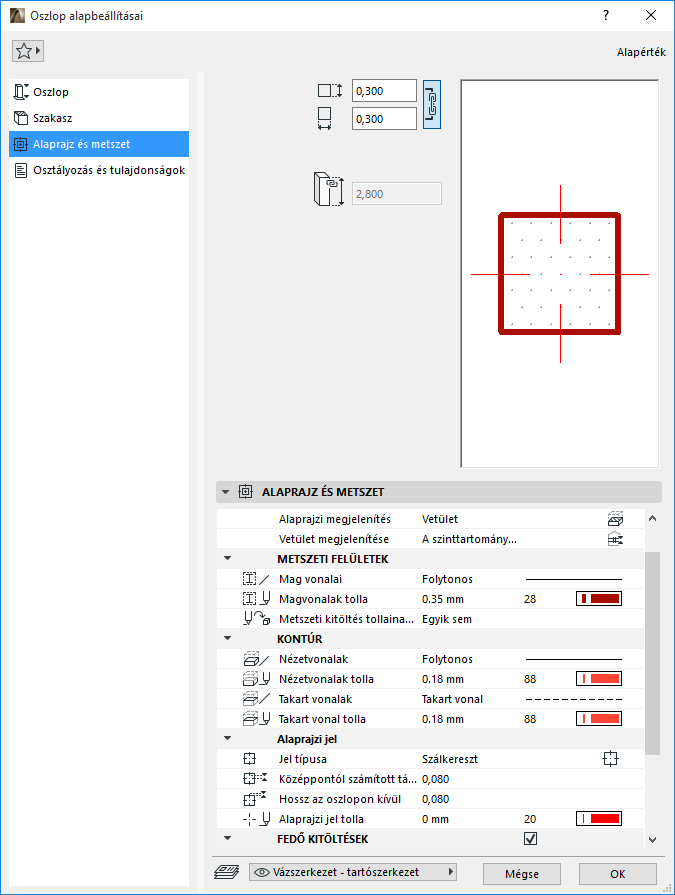

Használja az Oszlop beállításainál található Alaprajz és metszet oldalt.
Lásd Elem alaprajzi és metszeti megjelenítése.
Takart vonalak
Definiálja a takart vonalak attribútumait. A födém alatti oszlopoknál a program takart vonalakat használ, ha ez az opció be van kapcsolva a Modellnézet-beállításoknál.
Lásd Szerkezeti elemek modellnézet-beállításai.

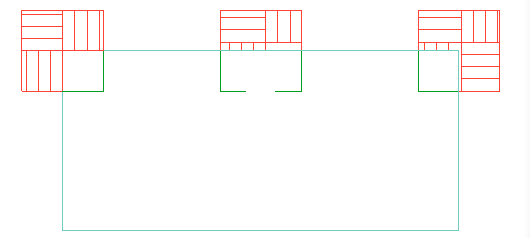

Födém alatti oszlop: takart vonal használata
Jel típusa: Egyszerű, Átlós, X vagy Szálkereszt
Megjegyzés: Profilos oszlop esetén csak a Sima és szálkereszt alaprajzi jelek érhetők el. A szálkereszt az oszlop tengelyét jelöli és az oszlop keresztmetszetével együtt forog.
A Szálkereszt lehetőségnél további két beállítás elérhető: Középpontól számított távolság és Hossz az oszlopon kívül
Bár a szálkereszt nem a modell része, hanem grafikai jel, ha módosítja a rajz léptékét, akkor (az oszloppal együtt) a szálkereszt mérete is megváltozik.

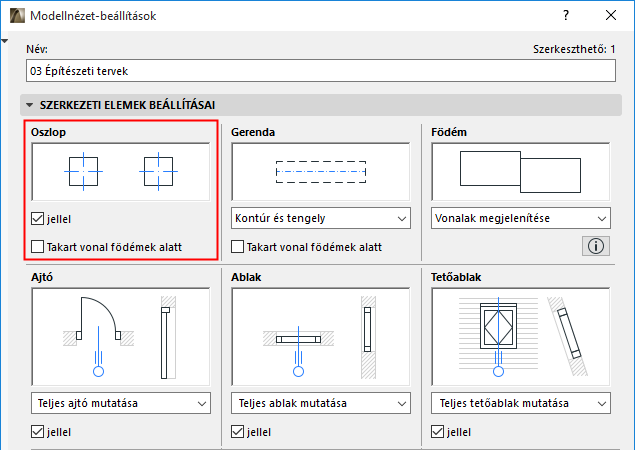

Állítsa be az oszlop alaprajzi jelének megjelenítését (be- vagy kikapcsolva)nézet szerint a Dokumentáció > Modellnézet > Modellnézet-beállítások menüpontban.
Fedő kitöltések
Lásd Fedő kitöltés hozzárendelése.
Oszlopok fedő kitöltésekkel
Ferde oszlop fedő kitöltéssel (tájolás: 3D torzítás)
