Számítási egység és -szabály beállítások

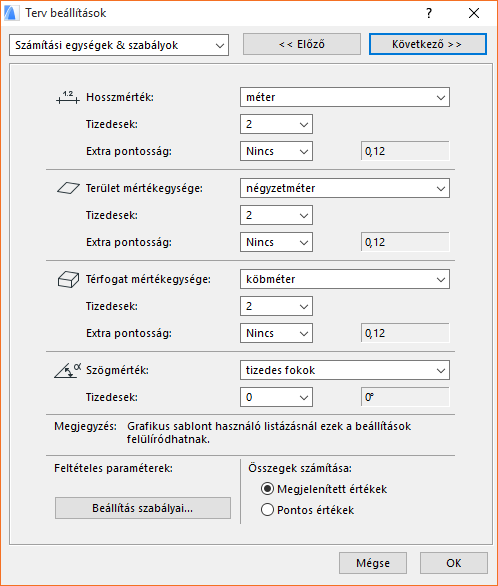

Ennek a párbeszédablaknak megnyitásához válassza a Lehetőség > Terv beállításai > Számítási egységek és szabályok parancssort.
Ebben a párbeszédablakban állíthatók be az alábbiaknál megjelenítendő egységek:
•interaktív konszignációk, a számított értékekhez
•automatikus szöveges címkék
•a mennyiségszámítás funkcióval létrehozott listák
•Területek listázása kiegészítő (csak adott változatok esetén)
Ebben a párbeszédablakban (Beállítás szabályai) beállíthatók további szabályok is az interaktív konszignációknál listázott paraméterek értékeinek kiszámításához.
Megjegyzés: Ha a Mennyiségszámítás funkciót használja, ezek a beállítások csak a szöveg formátumú listákra lesz hatással (a grafikus sablont használó listákat nem befolyásolják, mivel azok saját számformátummal rendelkeznek).
A vezérlők beállítása közben tekintse meg az előnézetet.
•Mértékegység: A különböző szabványos mértékegységek listájának megnyitásához kattintson erre a legördülő mezőre.
•Tizedesek: Itt adhatja meg a választott mértékegység tizedesjegyeinek számát.
•Extra pontosság: Válassza ezt, ha felső indexben további tizedesértékeket kíván megjeleníteni. A felső indexben megjelenő értéket a program a megadott beállítás (pl. 25-ös lépték) szerint kerekíti.
Megjegyzés: Az Extra pontossághoz tartozó értékek csak az interaktív konszignációknál jelennek meg a felső indexben. A számítási listákban és néhány kiegészítőben ezek a plusz értékek (nem felső indexben, hanem) további tizedesként jelennek meg.
Példánkban a hossz kiszámításakor megjelenített tizedesjegyek száma kettő (a Falkerület mezőben), de mivel az Extra pontosság 01 értékre van állítva, a következő tizedesjegy is megjelenik felső indexben, 01 pontosságú kerekítéssel.
Megjegyzés a térfogat mértékegységével kapcsolatban
A térfogat méréséhez kiválasztott metrikus vagy angolszász mértékegységet használják majd a Sűrűség értékek, valamint a tervben használt építőanyagok Összes széndioxid kibocsátás jellemzője.
Lásd Fizikai tulajdonságok.
Megjegyzés a szögmértékkel kapcsolatban
Kattintson erre a felbukkanó mezőre a jobb oldalon, és adja meg a pontosságot arra az esetre, ha a kiválasztott szögegység fok/perc/másodperc.
Függő paraméter beállítási szabályai

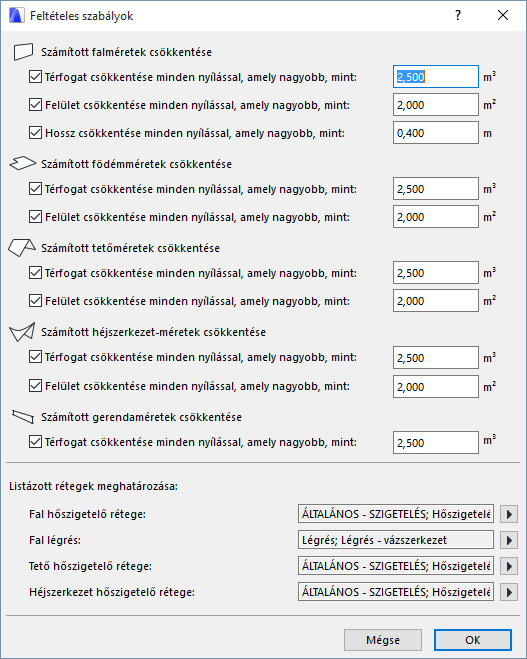

Kattintson a Beállítás szabályai gombra (Lehetőség > Terv beállításai > Számítási egységek és szabályok) a párbeszédpanel megnyitásához.
Ezen vezérlőkkel meghatározhat bizonyos listázási paraméterekhez való feltételeket, valamint a paraméterek hatását a falak, födémek, tetők, héjszerkezetek és gerendák számításaira.

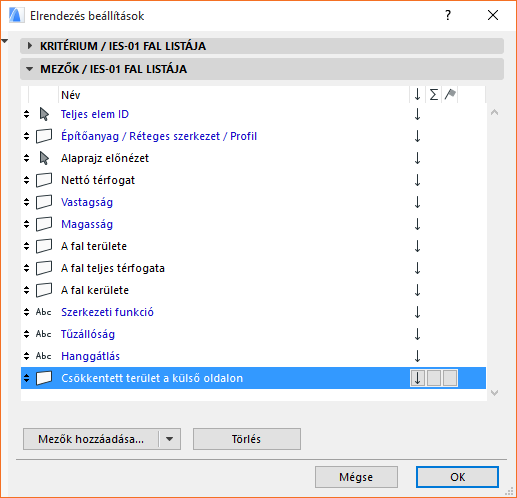

Például tegyük fel, hogy egy Fal listát készít, és az (Ön által az Interaktív konszignáció Elrendezés beállításaiban megadott) kimutatási feltétel tartalmazza a „Csökkentett terület a külső oldalon” mezőt.
Lásd még: Elrendezés beállításai párbeszédablak (Interaktív konszignáció).
Ezt a paraméterlistát feltételekhez rendelheti a Függő szabályok párbeszédpanelban.
Ha le kívánja csökkenteni a listázott falfelületet azon nyílásokkal, melyek legalább 2,5 m2 területűek, jelölje be a következő opciót:
A „Fal lista” Interaktív konszignáció a feltételnek megfelelően számítja ki a falfelületeket.
Szigetelés/légrés lezáró építőanyagok
Használja a listákat azon réteges falak, tetők, és/vagy héjszerkezetek rétegeinek megjelölésére, melyeket az ARCHICAD „szigetelés” vagy „kitöltés” típusként ismer fel, ezek mennyiségeinek külön való listázásához a listázóablakokban.
A réteges szerkezetek rétegeit a Réteges szerkezetek párbeszédpanelen határozhatja meg. Ha bizonyos építőanyagokat rendszeresen használ a terv réteges falainak, tetőinek vagy héjszerkezeteinek szigetelőrétegéhez, jelölje be azokat a Függő szabályok párbeszédpanel előugró listájában.
Lásd Réteges szerkezetek párbeszédpanel.
Például, ha a tetők szabványos hőszigetelő rétege az ”ÁLTALÁNOS - Belső burkolat”, jelölje be ezt a négyzetet a Függő szabályok párbeszédpanel Tető hőszigetelő réteg legördülő listájában.

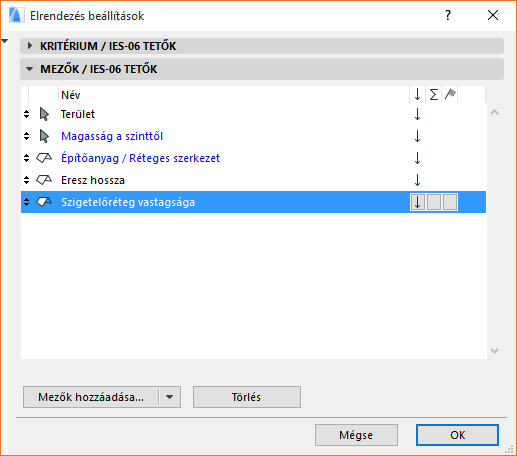

Ezután, ha a tetők listázási feltétele tartalmazza a „Szigetelőréteg vastagsága” elemet, az ARCHICAD kilistázza a réteges tetők azon rétegeinek vastagságát, amelyek a bejelölt építőanyagból készültek.
Ezzel a beállítással adható meg, hogyan adja össze a rendszer a részösszegeket a Területek listázása kiegészítőben.
•Megjelenített értékek (alapértelmezett beállítás): Minden érték (a felhasználói felületen megjelenítettek szerint) kerekítve van a Kerekítés/Extra pontosság beállításoknak megfelelően. A kerekített értékek összege adja a mindösszesen értéket.
•Pontos értékek: Ha pontosabb értékre van szüksége, válassza ezt a beállítást: a program a pontos értékeket adja össze (a felhasználói felületen látható értékek helyett), majd kerekíti azokat a Kerekítés/Extra pontosság beállítás szerint a mindösszesen érték meghatározásához.
