Referenciaszint alapbeállítások

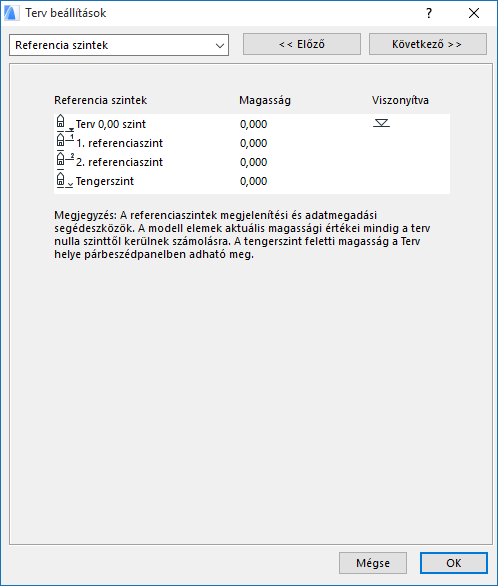

Két választható Referenciaszintet adhat meg, melyek segítenek Önnek az elemek elhelyezésében. Ez az alábbi menüparancsok kiválasztásával érhető el: Szintbeállítások (Lehetőség > Terv beállításai > Referenciaszintek).
Ezek a beállítások a Koordináta palettára, az Infótáblára és a párbeszédablakokra vannak hatással.

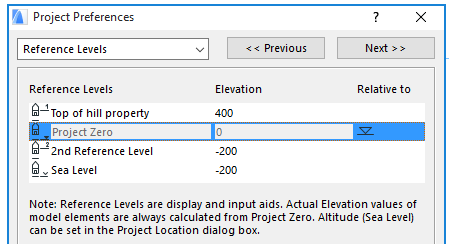

Válassza ki egy szint nevét és módosítsa azt elképzelése szerint, majd gépelje be a kívánt értéket a Magasság mezőbe. Ebben a példában a telek legmagasabb pontja 400 méter.
A Tengerszint értéke a Magasság értékből számítódik, amelyet a Lehetőség > Terv beállításai > Terv helye pontban tud megadni.

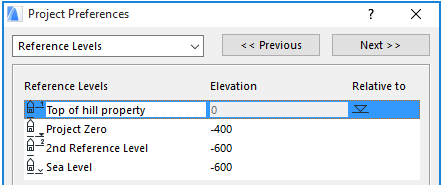

Esetenként könnyebben számíthatja a szintkülönbségeket (ezen a párbeszédpanelen) a Terv 0,00 szintjétől eltérő szinthez viszonyítva. Ezt egyszerűen megteheti a szint neve melletti Viszonyítva mezőbe kattintva.
Megjegyzés: A Terv 0,00 hivatkozási szintjét vagy a tengerszintet nem lehet átnevezni.
Megjegyzés: A Referencia szintek csak az ábrázolást és adatmegadást segítik. Értékeik megváltoztatása nincs hatással az elhelyezett elemekre, mivel ezek aktuális elhelyezési szintje a Terv 0,00 szintjétől számítódik. Az egyetlen kivételt a Háló vonalak képezik a Metszet nézetben, mivel ezek helyzete a Referencia szint függvényében változik.
Az újonnan megadott Referencia szintek ekkortól elérhetők az épületszerkezet és tárgy típusú elemek Alsó magasság [a hivatkozási szinthez] mezőiben.
Lásd még: Szerkezeti elem elhelyezése az ARCHICAD-ben.

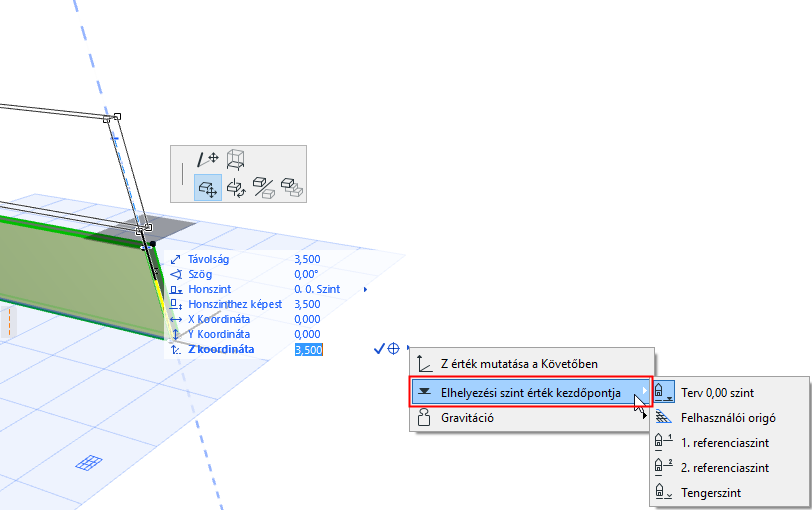

A referencia szintek felhasználhatók a magasság (Z) értékeinek a Követőben való megjelenítéséhez is.
Lásd Követő.

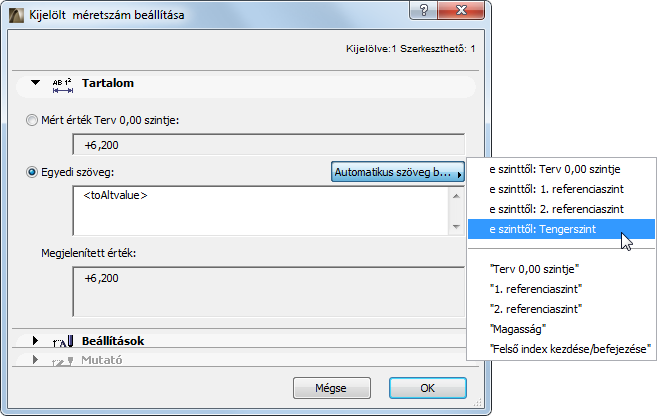

A Referencia szintek is használhatók automatikus szövegként, ugyanúgy, mint ahogy a magassági méretezéseknél alkalmazzuk őket.
