A koordináta értékeket a Követő tartalmazza, amely folyamatosan követi az egér mozgását és bármely szerkeszthető ablakban elérhető.
A Követő dinamikus visszajelzést ad szerkesztés közben a méretekről, a szögekről és a GDL Tárgyak fogópontjainak az értékéről.
A Követő segítségével adott értékek alapján elemek is megadhatók.
Lásd Elembevitel a Követő koordinátáinak használatával.
Követő mutatása
Kapcsolja be a Követő kapcsolót a szokásos eszköztárban
vagy ellenőrizze a Követő mutatása lehetőséget a Lehetőség > Munkakörnyezet > Követő és koordinátabevitel menüpontban:
•Alapértelmezés szerint a Követő igény esetén, vagyis csak a koordináta-bevitel és szerkesztési műveletek során jelenik meg.
•A Követőt megjelenítheti/elrejtheti az n gyorsbillentyűvel is, amikor még nem kezdte meg az elemek bevitelét. A Követő ekkor megjelenik és mutatja a kurzor aktuális helyzetét.
•Választhatja a Mindig opciót is, ekkor a Követő folyamatosan látható. Ez azt jelenti, hogy a Követő olyankor is követi a kurzort, amikor nem ad meg semmilyen adatot, visszajelzést nyújtva a kurzor helyzetéről.
A Követő beállításai (mint a színek, tartalom és viselkedés) megadhatók a Lehetőség > Munkakörnyezet > Követő és koordinátabevitel panelon.
A Követő egyes parancsai a Szokásos eszköztár váltógombjának nyilára kattintva megjelenő listából is elérhetők.
Követőben megjelenített koordinátaértékek forrása
Alapértelmezés szerint a Követőben a relatív koordináták jelennek meg.
•A program a relatív koordinátákat a Szerkesztési origótól méri.

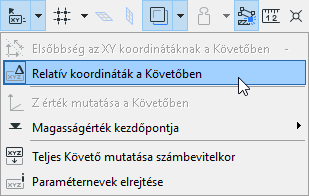

A Relatív koordináták a Követőben beállítást a Szokásos eszköztár Követő menüjében be- vagy kikapcsolhatja.
Ha segédvonalat használ a bevitelkor, a Felhasználói origó automatikusan áthelyeződik a legközelebbi illesztési referenciapontra. Megjelenik egy kék színű, ideiglenes "X” jel, amely az aktuális bevitel Felhasználói origóját jelöli.
•Az abszolút koordinátákat a program a Felhasználói origótól méri. (Ha nem nullázta a Felhasználói origót, az egybeesik a tervorigóval.) Ha kikapcsolta a "Relatív koordináták a Követőben” kapcsolót, a Követő az Abszolút koordinátákat jeleníti meg.
Lásd Origók.
Egy ideiglenes szaggatott vonal rajzolódik ki az origó és a kurzor között annak a jelzésére, hogy abszolút koordinátákkal dolgozunk.
További információkért a magassági értékekről, ld. a Elhelyezési szintek a Követőben.
