Felületek létrehozása, betöltése és megosztása (minden motor)
A Lehetőség > Elemattribútumok > Felületek paranccsal hozzáférhet ezekhez a funkciókhoz.

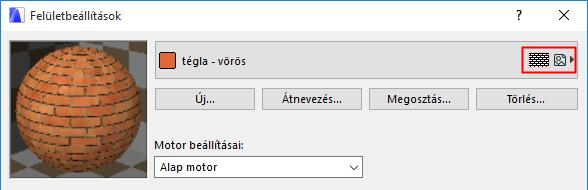

A felületek létrehozásához, átnevezéséhez, betöltéséhez, törléséhez és megosztásához használja a Felület beállításai párbeszédablak tetején látható parancsokat.
Megjegyzés: A CineRender beállítások kiegészítő parancsaival C4D felületek tölthetők be, és a CineRender beállítások az egyéb motorok beállításaihoz igazíthatók. Lásd Beállítások átvétele a CineRender felületektől.
Töröld és cseréld a Felület típusát
Lásd Attribútumok törlése és cseréje egy modellben.
Megosztás a BIM Components portálon
A létrehozott felület BIM Components portálra történő feltöltéséhez kattintson a Megosztás gombra.
A felület megosztásakor az ARCHICAD egy .gsm fájlt hoz létre, melyet elküld a BIM Components részére. A felületi .gsm a hagyományos (tárgy) .gsm fájl egy speciális altípusa. Tartalmazza az összes felületi beállítást, valamint a kitöltésre (vektoros kitöltés) és textúrára vonatkozó adatokat.
Általános információkért a BIM Components-ről:
Lásd BIM Components.
A BIM Components portálon történő regisztrációval kapcsolatos információkat lásd itt: BIMcomponents.com regisztrációs szám elnyerése.
Új felület létrehozása vagy hozzáadása
Kattintson a Felület beállításainál lévő Új gombra.
Az Új felület párbeszédpanelen válassza a következő opciók egyikét:
•Duplikálás (meglévő felület ismételt létrehozása új névvel)
•Új készítése katalógusból (az aktuális felület cseréje egy katalógusból importált felülettel, az összes kapcsolódó textúra fájllal és/vagy kitöltési attribútummal együtt)
•Beállítások cseréje katalógusból (az aktuális felületnek csak a beállításait cseréli a katalógusból kiválasztott felület beállításaival)

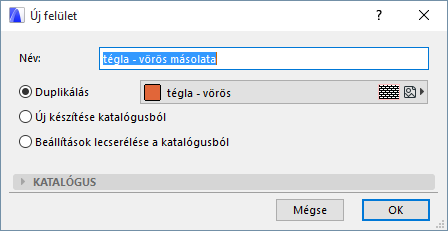

Duplikáld az aktuális felületet
1.Adjon meg egy új nevet a felület számára.
2.Módosítsa az aktuális felületi paramétereket a Felület beállításai párbeszédablakban.
3.Kattintson az OK gombra.
Ezzel az opcióval az aktuális felület egy katalógusból importált felületre cserélhető.
Ha a párbeszédablak bezárásához az OK gombra kattint:
•a felület látható a Felület beállításainál
•a program új Felületi attribútumként hozzáadja a felületet az ARCHICAD tervhez
•a program a kapcsolódó textúra fájlt a Beágyazott könyvtárba menti, és az esetleges kitöltések (vektoros kitöltés) megjelennek a terv Kitöltés attribútumai között.
A felületek a könyvtárba mentett textúra fájlokra vonatkozó hivatkozásokat tartalmaznak. A könyvtárban csak a nevük jelenik meg (még a fájlkiterjesztés alapján sem szűrhetők). Ha egy olyan felületet tölt le, amely textúrájának neve pontosan megegyezik egy, az AC könyvtárban már megtalálható textúra nevével, figyelmeztető üzenet jelzi, hogy az új textúra nem menthető a könyvtárba.

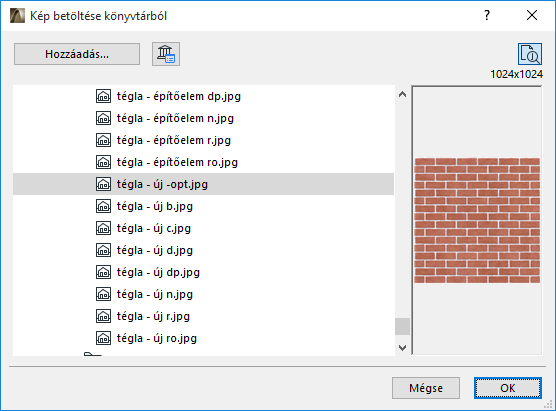

A felületkatalógusban lévő számos textúra fájlneve olyan utótagot tartalmaz, amely a textúra használatára utal:
•GS: a GRAPHISOFT felületeken használt összes textúra a „GS” utótaggal rendelkezik
•H a (horizontális) vízszintes textúra igazítás számára
•V a (vertikális) függőleges textúra igazítás számára
•GI: Globális megvilágítás
•c: képek a szín csatornán
•d: szóródás („diffusion”)
•l: fénykibocsátás („luminance”)
•t: átlátszóság („transparency”)
•r: tükröződés („reflection”)
•e: környezet („environment”)
•f: köd („fog”)
•b: dudorodás („bump”)
•n: normál („normal”)
•a: alfa („alpha”)
•s: tükröződés („specular”)
•gl: csillogás („glow”)
•dp: eltolódás („displacement”)
•gr: fű („grass”)
•-opt: az OpenGL és az Alap fényképezőmotor által használt képek
Ha egy képet több csatorna is használ, az utótagok halmozódnak (pl. „cs” a szín és tükröződés csatorna használatakor).

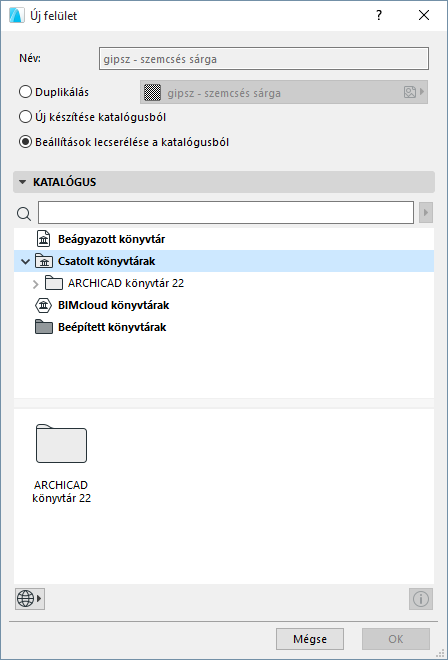

Beállítások lecserélése a katalógusból
Ez az opció az aktuális felületnek csak a beállításait cseréli a katalógusból kiválasztott felület beállításaira.
Megjegyzések:
–Az „Új készítése katalógusból” funkcióval szemben az eredeti felület neve és sorszáma (ahogyan az az Attribútumkezelőben látható) nem változik, még akkor sem, ha a beállításokat felülírták.
–Azonban a felületeknél előfordulhat vektoros kitöltés (melyet egyes ARCHICAD nézetekben a felületek megjelenítésére használunk). A Beállítások lecserélése funkció nem írja felül az eredeti felület vektoros kitöltését (ha van ilyen), az változatlanul megmarad a tervben (valamint az Attribútumkezelőben is ugyanúgy megjelenik).
Ezzel a két opcióval használható az ARCHICAD könyvtárba integrált felületkatalógus. A katalógusban található gyári felületek száma attól függ, hogy Ön milyen ARCHICAD licenccel rendelkezik.
Felületek keresése a katalógusban
Ha név alapján kíván a felületekre keresni az összes betöltött könyvtárban és a BIM Components-en, és írja be a mezőbe a keresendő szót.
A jobb oldali előugró vezérlővel megadott beállítás függvényében a keresőmotor a következő helyeken vagy ezek egyikén hajtja végre a keresést:
•Keresés az aktív könyvtárban: Magában foglalja a csatolt könyvtárakat, a beágyazott könyvtárat és a letöltött BIMcloud könyvtárakat
•Keresés a BIM Components portálon. Ha ezt a lehetőséget választja, akkor a keresés a BIM Components portálra, az ARCHICAD felhasználók vagy a GRAPHISOFT által feltöltött tárgyak kereshető és interaktív gyűjteményére terjed ki.
További részleteket lásd BIM Components.
Keresés indítása
Adjon meg egy tetszőleges karaktersort a kereséshez.
Miután egyszer megnyomja az Enter gombot vagy befejezi a bevitelt (1 másodpercig nem történik bevitel), elindul a keresési folyamat.
A keresőmotor a következő helyeken keresi a megadott karaktersort:
•Könyvtári elem neve
•Könyvtár neve
•Leírás
•Altípus
•A könyvtári elem szerzőjének neve
•Kulcsszavak
A keresési eredmények a párbeszédablakban láthatók. Csak a felületek jelennek meg (egyéb elem típusok nem).
Ha mindkét helyen folytat keresést, akkor az aktív könyvtárakban talált felületek láthatók elöl. A BIM Components találatait lásd lejjebb. A párbeszédablak maximum 50 találatot jelenít meg. Ha ennél több találat van, a többi találat megjelenítéséhez kattintson a párbeszédablak alján lévő További felületek a BIM Components.com portálon gombra.
•A BIM Components alapú találatokat egy földgömb ikon különbözteti meg az aktív könyvtárból származó találatoktól.
•Néhány BIM Components alapú találat kulccsal van jelölve. Az ilyen típusú elemek kizárólag kiemelt szerződéssel rendelkező felhasználók számára elérhetők. (Ezek piactól függően különbözhetnek. Vegye fel a kapcsolatot forgalmazójával.)

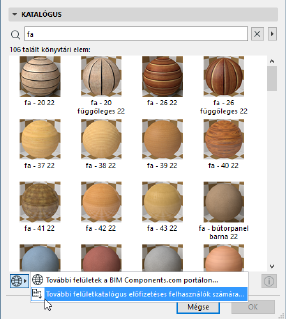

További felületkatalógus előfizetéses felhasználók számára
Az aktív ARCHICAD szoftverkarbantartási szerződéssel (SSA) rendelkező ARCHICAD felhasználók további felületekhez férhetnek hozzá, amelyek egy kattintással letölthetők a folyamatban lévő tervekhez. Ez a prémium felületkatalógus az SSA szerződést kötött felhasználók számára érhető el, közvetlenül az „Új felület hozzáadása” párbeszédablakból: ehhez kattintson a További felületkatalógus előfizetéses felhasználók számára parancsra a párbeszédpanel alján lévő előugró gomb segítségével. A parancs kiadásakor a program ellenőrzi, hogy Ön megfelelő licenccel rendelkezik-e, majd átirányítja a bővített felületkatalógushoz (ha rendelkezik a szükséges jogosultsággal) vagy a szükséges licenccel kapcsolatos információkat ismertető oldalra (ha nem rendelkezik a megfelelő jogosultsággal).
Megtalált felületek
A kurzorral a megtalált felületre mutatva (vagy ha kiválasztja a felületet, és az Infó gombra kattint a párbeszédablak jobb alsó sarkában) megjelenik egy információs címke, rajta a felület neve, engedélytípusa és helye (beleértve a könyvtár nevét, amelyben a program az elemet találta, például Beágyazott könyvtár vagy a BIMcloud könyvtár neve).

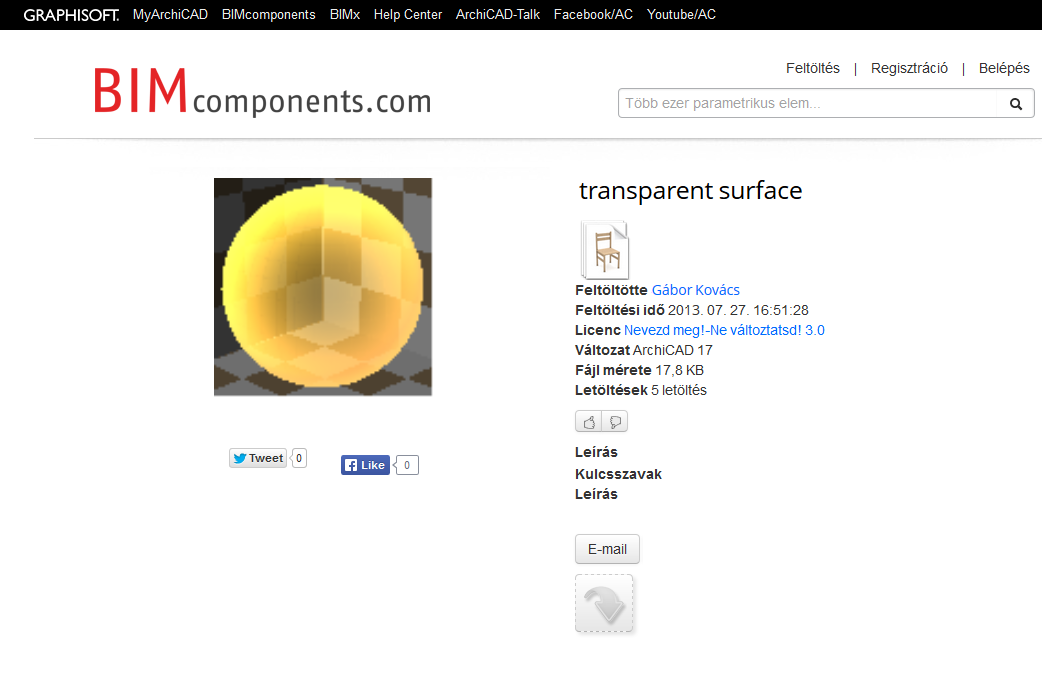

Felület letöltése a BIM Components oldalról
Ha a BIM Components-en talált felület megfelel az Ön igényeinek, akkor letöltheti közvetlenül a tervbe.
A Letöltés és beágyazás paranccsal a felület az ARCHICAD terv tetszőleges pontjára áthúzható.
•A program Felületi attribútumként hozzáadja a felületet az ARCHICAD tervhez.
•A program a kapcsolódó textúra fájlt a Beágyazott könyvtárba menti, illetve az esetleges kapcsolódó vektoros kitöltések megjelennek a terv Kitöltési típusai között.
