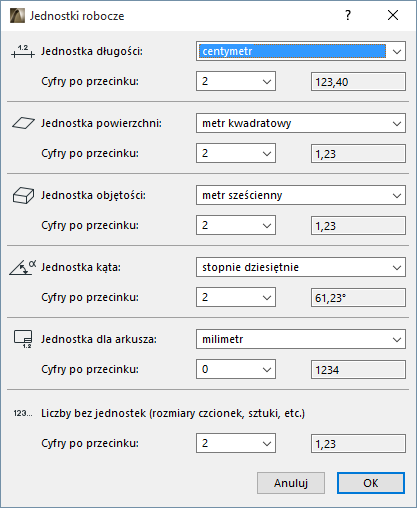

Użyj okna dialogowego znajdującego się w menu Opcje > Preferencje projektu > Jednostki robocze.
Zasadniczo, jednostki robocze wyświetlane są w oknach dialogowych podczas wstawiania (np. w Podręcznych współrzędnych lub Palecie kontrolnej).
Jednostka długości
Można wybrać jednostkę spośród standardowych jednostek pomiaru długości.
•Jeśli model zapisany jest w BIMx, po otwarciu modelu BIMx w aplikacji przeglądarki ta jednostka modelu zostanie użyta domyślnie.
Uwagi:
–Jeżeli zmienione zostaną Jednostki przy rysowaniu (np. z metrycznych na imperialne), niektóre wartości np. odstępy siatki mogą wymagać korekty.
–Jednostka długości ustawiona w tym polu nie odnosi się do elementów wymiarowania. Aby zdefiniować jednostkę dla wymiarowania, użyj polecenia Opcje >Preferencje Projektu > Wymiarowanie.
Jednostka powierzchni
Można wybrać jednostkę spośród standardowych jednostek pomiaru powierzchni.
Jednostka objętości
Można wybrać jednostkę spośród standardowych jednostek pomiaru objętości.
Jednostka kąta
Można wybrać jednostkę spośród standardowych jednostek pomiaru kąta.
Uwaga: Niezależnie od wybranej jednostki kąta, pomiary kąta dla podstawowych danych w oknach dialogowych, np. kąt nachylenia, zawsze wyświetlane są w stopniach dziesiętnych. Liczbę miejsc po przecinku dla tych kątów określono poniżej, w opcji „Liczby bez jednostek”.
Uwagi na temat jednostki mierniczego:
–Konfigurowane w tym miejscu ustawienia jednostki mierniczego znajdują zastosowanie podczas wstawiania w Palecie kontrolnej, Podręcznych współrzędnych oraz Miarce.
–Wyjściowo, kąty w jednostce geodezyjnej są mierzone względem Północy (określonej w oknie dialogowym Opcje > Preferencje projektu > Lokalizacja projektu).
Zobacz Lokalizacja i Położenie projektu.
Spośród standardowych jednostek miary wybierz jednostkę, która będzie wykorzystywana w pracy związanej z Teczką arkuszy (np. rozmiar arkusza, rysowanie elementów 2D na arkuszu, rozmiar tytułu, itd).
Cyfry po przecinku/Ułamki: Wybierz ilość wyświetlanych cyfr po przecinku lub wielkość ułamka dla wybranej jednostki miary długości.
Liczby bez jednostek (rozmiary czcionek, sztuki, etc.)
Wybierz ilość wyświetlanych cyfr po przecinku dla wysokości tekstu i wartości właściwości bez jednostek. Może również służyć do wyświetlania pomiarów kątów podstawowych (np. Kątu nachylenia)
Uwaga: Wysokość tekstu mierzona jest w mm, jeżeli Jednostką miary są metry oraz w punktach, jeżeli Jednostkę miary stanowią stopy i cale.
Jednostki robocze w projektach Teamwork
Jeśli otworzysz projekt Teamwork z serwera, Jednostkom roboczym nadane zostaną wartości domyślne na podstawie szablonów użytych do utworzenia projektu Teamwork. Jednostki robocze można jednak zmieniać podczas pracy nad projektem Teamwork. Preferencje Jednostek roboczych są przypisane do danego użytkownika i nie zostaną zapisane na serwerze po wysłaniu lub zachowaniu zmian.
