Ściany, Stropy, Dachy i Powłoki mogą być definiowane jako Struktury Warstwowe.
Przypisywanie Struktur Warstwowych Ścianom, Stropom, Dachom lub Powłokom
1.Otwórz okno dialogowe Ustawień elementu dla danego rodzaju elementu.

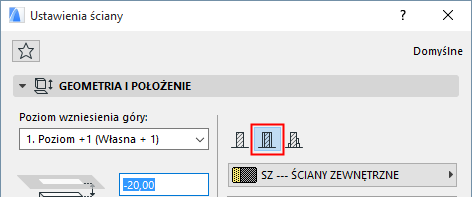

2.W panelu Geometrii i położenia należy skonfigurować warstwową strukturę elementu klikając ikonę “Struktura warstwowa”.

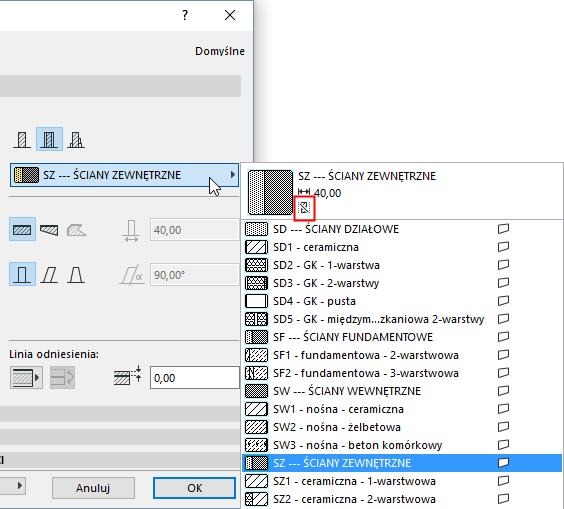

3.Wyskakujące okno poniżej pozwoli umożliwić wybór struktury warstwowej. Zwróć uwagę na ikonę, która pokazuje czy zaznaczona struktura warstwowa zawiera Rdzeń czy nie. (Na tej ilustracji, ikona pokazuje “Brak rdzenia”.)
Uwaga: Struktury Warstwowe mogą być dostępne dla wybranych rodzajów elementów: Ściana, Strop, Dach i/lub Powłoka, za pomocą narzędzia "Zastosuj dla" w menu Opcje > Atrybuty Elementów > Struktury warstwowe. Wyskakujące okno struktur warstwowych w Ustawieniach elementów pokazuje jedynie te Struktury warstwowe, których opcja “Zastosuj dla” obejmuje konfigurowany typ elementu. Struktury warstwowe można konfigurować poprzez menu Opcje > Atrybuty elementów > Struktury warstwowe
Zobacz Okno dialogowe Struktur warstwowych.

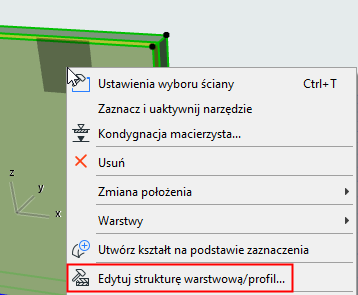

•Można również dokonać edycji wybranej struktury warstwowej umożliwiając dostęp do ustawień z menu kontekstowego:
4.Wybrana struktura warstwowa zostanie zastosowana dla aktualnie zaznaczonego lub utworzonego elementu.
Uwaga: Ustawienia opcji Częściowego wyświetlania struktury widoku modelu będą oddziaływały na struktury warstwowe.
Zobacz Wyświetlanie struktury.
Komponenty struktur warstwowych
Arkusze elementów warstwowych są zwane po prostu warstwami. W skład struktury warstwowej może wchodzić do 48 warstw.
warstwy oddzielone są “liniami rozdzielającymi”; a obrys struktury warstwowej to “linia obrysu.”

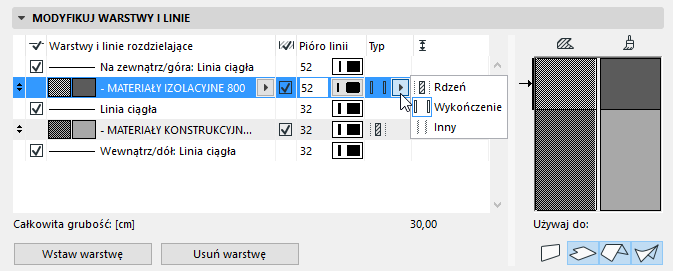

Elementy warstwowe mogą zawierać jedną lub kilka warstw konstrukcyjnych zwanych Rdzeniem, chociaż konfiguracja warstwy rdzenia nie jest wymagana.
Warstwy zdefiniowane jako “Rdzeń” lub “Wykończenie” będą również miały wpływ na widoki Częściowego wyświetlania struktury.
Zobacz Wyświetlanie struktury.
Definicje te można przypisać w menu Opcje > Atrybuty Elementów > Struktury warstwowe.
Zobacz Okno dialogowe Struktur warstwowych.
Uwaga: Ta funkcja dostępna jest również w Menedżerze atrybutów: Zobacz Struktury warstwowe.
