Ograniczenia ruchu kursora w ARCHICADzie to narzędzie pomocnicze - alternatywa dla Linii charakterystycznych i Linii pomocniczych.
Zobacz Linie charakterystyczne, oraz Linie pomocnicze.
Pary kątów zdefiniowane tą metodą mogą być wykorzystane do zablokowania kursora na odpowiednim kącie poprzez przytrzymanie klawisza Shift. Mechanizm ten można wykorzystywać przy tworzeniu i edycji elementów, których położenie podczas wykonywania tych operacji oznaczone jest: na rzucie - w postaci konturów z grubą czarną linią; w Oknie 3D - w postaci przezroczystych konturów. Ich zastosowanie czasowo blokuje wartość kąta według jednej z par kątów określonych w oknie dialogowym Opcje > Środowisko pracy > Blokada kursora i kierunki.
Zobacz Okno dialogowe Blokada kursora i kierunki.
Stosowanie ograniczeń ruchu kursora
Metoda rzutowania kursora przy zablokowanych współrzędnych
Stosowanie ograniczeń ruchu kursora
Blokowanie kąta przy rysowaniu pozwala na precyzyjne ustawianie lub łączenie elementów. Poniżej opisano sposób postępowania przy korzystaniu z tej metody:
1.Sprawdź, czy opcja Przyklejanie do siatki jest wyłączona.
Zobacz Przyciąganie do siatki:.
2.Kliknij, by rozpocząć rysowanie.
3.Przesuń kursor i wciśnij klawisz Shift. ARCHICAD znajdzie najbliższy zdefiniowany kąt blokowania kursora.
Metoda rzutowania kursora przy zablokowanych współrzędnych

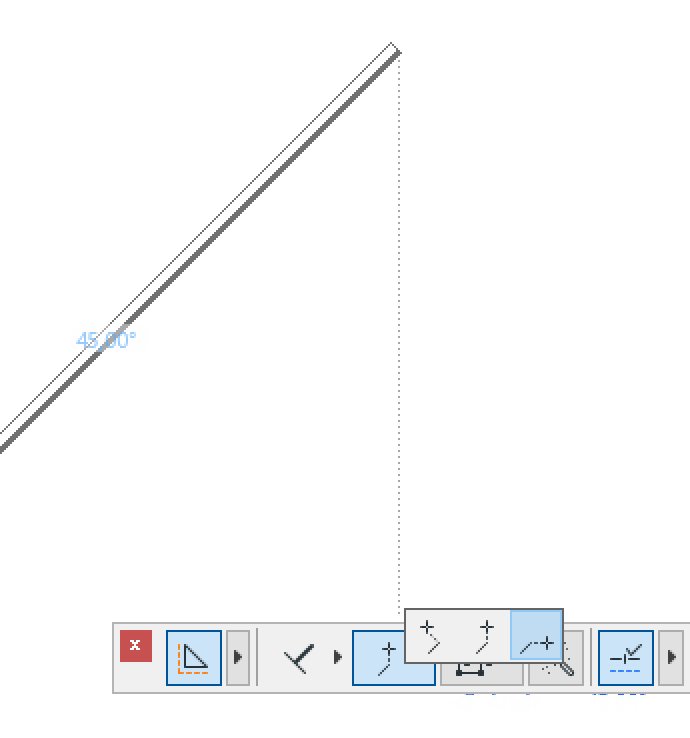

Jeżeli podczas rysowania zablokowany jest kierunek poruszania się kursora, koniec konstruowanego elementu będzie połączony ze wskaźnikiem myszy przy pomocy kropkowanej linii.
W celu przełączania tych opcji:
1.Włącz Paletę Kontrolną. (Okna > Palety > Paleta Kontrolna)
2.Rozpocznij rysowanie elementu.
3.Wciśnij klawisz Shift aby zablokować kąt poruszania się kursora.
Przycisk Sposoby Rzutowania Kursora w Palecie kontrolnej stanie się teraz aktywny. Kliknij ten przycisk i wybierz odpowiednią metodę.
Zobacz Paleta kontrolna.
•Prostopadle do kierunku zablokowania kursora
•Poziomo
•Pionowo
