Powłoka prostokreślna wymaga dwóch osobnych profili na dwóch dowolnych płaszczyznach.
Każdy z dwóch profili, np. elementy typu linia, składa się z odcinków i przerywanych wierzchołków. Aby utworzyć powłokę prostokreślną, ARCHICAD narysuje linie łączące pomiędzy odpowiednimi odcinkami dla każdego z dwóch profili. Powłoka jest następnie rozszerzana do powstałej geometrii.
Logika (tzw. zasady) zgodnie z którą połączone są dwa profile może przyjąć dwie formy. Wybierz żądaną ikonę z palety Info lub panelu Geometria i położenie przy wybranej metodzie konstrukcji prostokreślnej.

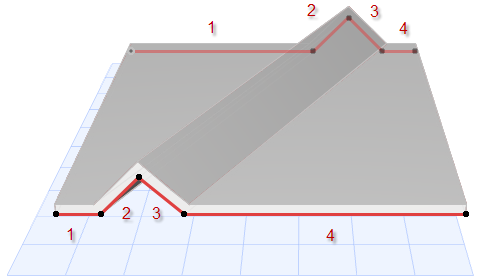

•Podwójne: Profile połączone są poprzez odwzorowanie każdego segmentu/wierzchołka z jednego profilu na jednym odcinku/wierzchołku drugiego profilu. Jeśli odcinki/wierzchołki nie są dopasowane jeden do jednego, zostaną one sparowane proporcjonalnie.

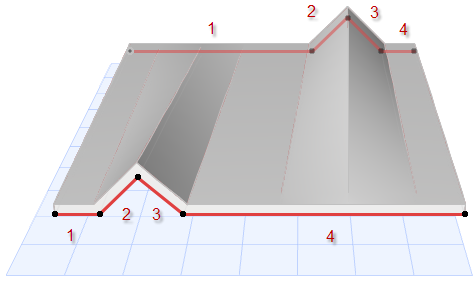

•Po krzywej: Wieloboki profilu są połączone poprzez połączenie odpowiednich segmentów o proporcjonalnej długości bez obliczana położenia wierzchołków. Może to mieć zalety jeśli narysowałeś profile na podstawie krzywej, która tworzy dużą ilość pozornie przypadkowych wierzchołków.
W kolejnej części opisano podstawowe tworzenie powłok prostokreślnych.

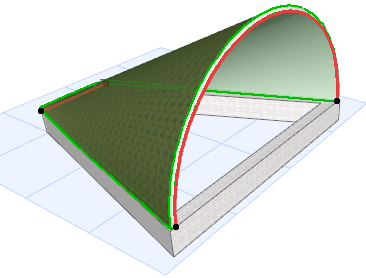

Pofalowane powłoki prostokreślne
Więcej przykładów - zobacz Przykładowe procesy tworzenia powłoki.
