Aby narysować ścianę o rzucie wieloboku, wybierz z palety Info Metodę geometrii - Ściana Wieloboczna. Ściany wieloboczne mogą zawierać drzwi i okna. Ścianom wielobocznym można przypisać tylko proste wypełnienia (brak struktur warstwowych).
Uwaga: Jeśli ściana wieloboczna zawiera okno z parapetem, w Ustawieniach okna dostępna jest opcja, która pozwoli skonfigurować parapet tak, aby była wyrównana z wielobokiem ściany (równolegle do wieloboku ściany) lub pozostała równoległa do okna.
Zobacz Listwa progowa w ścianie wielokątnej.
Narysuj obrys ściany wielobocznej korzystając w razie potrzeby z opcji palety pomocniczej (podobnie jak przy rysowaniu łańcucha ścian). Możesz stosować krawędzie proste i łukowe.
Po zdefiniowani wieloboku kliknij kursorem w kształcie młotka by zakończyć rysowanie ściany.
Można również przekształcić zwykłą ścianę w ścianę wielokątną: zaznacz ścianę a następnie wybierz metodę geometrii Ściany wielokątnej.
Teraz, za pomocą Palety pomocniczej nadaj ścianie odpowiedni kształt.
Jeśli narysujesz wielobok, którego krawędzie przecinają się ze sobą, ARCHICAD wyświetli ostrzeżenie, ale ściana i tak zostanie wstawiona.
Krawędzie ściany będą obejmowały jedną krawędź odniesienia (na przykład linię odniesienia prostej ściany).

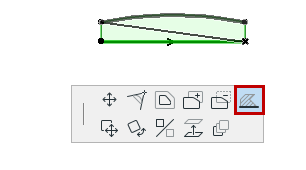

Aby przypisać krawędź odniesienia innej krawędzi ściany, kliknij wierzchołek zaznaczonej ściany należący do jej krawędzi odniesienia. Paleta pomocnicza zawiera polecenie pozwalające na przeniesienie wierzchołku krawędzi odniesienie na inne wierzchołki ściany wielobocznej.

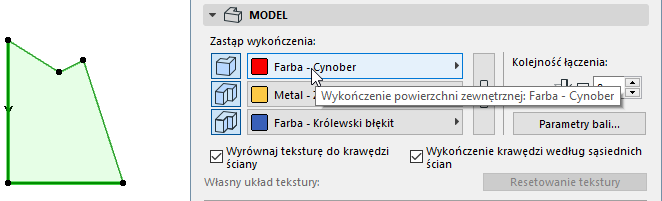

Po zastąpieniu wykończeń ściany wielobocznej w panelu Modelu w Ustawieniach ściany, wykończenia zostają przypisane w zależności od położenia krawędzi odniesienia.
•“Na zewnątrz” to wykończenie powierzchni przełomu; tutaj, na czerwono.
•“Wykończenie krawędzi” jest przypisane do dwóch powierzchni przylegających do krawędzi odniesienia; tutaj, w kolorze złotym.
•Wykończenia “Powierzchni wewnątrz” są przypisane do wszystkich innych krawędzi (te, które znajdują się “na przeciwko krawędzi odniesienia”); tutaj, na niebiesko.
Aby edytować ściany o rzucie wieloboku, kliknij węzeł lub krawędź i użyj opcji dostępnych w palecie pomocniczej.
Przy próbie połączenia ściany o rzucie wieloboku z innymi typami ścian, ustawienia krawędzi tej ściany pozostaną domyślne.
Szczegóły - zobacz Rogi ścian o rzucie wieloboku.
