Informacje na temat przecięć (połączeń) elementów konstrukcyjnych:
Zobacz Przecięcia elementów.
Niżej wymienione pozostałe funkcje mają również wpływ na przecięcia ścian:
•Słupy i Ściany
Zobacz Słupy i Ściany.
•Za pomocą polecenia Połącz można docinać ściany do dachów lub powłok.
Zobacz Przytnij elementy do dachu/powłoki.
•Można również przyciąć ścianę do jednopołaciowego dachu.
Zobacz Przycięcie elementów dla dachu jednopołaciowego.
•Funkcja Wyrównaj elementy do stropów pozwala dostosować Ściany do poszczególnych poziomów lub jednego lub kilku Stropów umieszczonych nad lub pod nimi.
Zobacz Wyrównaj elementy do stropów.
•Ściany można połączyć z przegrodami strukturalnymi za pomocą polecenia Projekt > Połącz > Dołącz ściany do przegrody strukturalnej. To samo polecenie dostępne jest w menu Projekt > Modyfikuj przegrodę strukturalną.
Zobacz Dołącz ścianę do Przegrody strukturalnej.
•Odniesienie do stref: W panelu Model okna Ustawień Ściany określ relację ściany wobec stref: czy będzie stanowił granicę strefy, czy jego powierzchnia/objętość będzie odejmowana od strefy, czy też nie będzie on miała żadnego wpływu na strefy.
Zobacz Odniesienie do stref.
Przy próbie połączenia ściany o rzucie wieloboku z innymi typami ścian, ustawienia krawędzi tej ściany pozostaną domyślne.
To ustawienie domyślne można nadpisać.

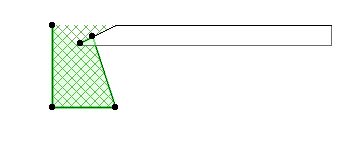

W poniższym przykładzie Prosta ściana połączona jest ze ścianą o rzucie wieloboku.

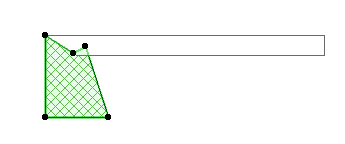

Zaznacz teraz pole Rogi ściany o rzucie wieloboku mogą się zmienić w części Geometria i położenie okna dialogowego Ustawienia ściany (dostępnego po zaznaczeniu Ściany wielobocznej).
Ten efekt będzie widoczny po aktywacji polecenia Widok > Opcje wyświetlania > Czyść połączenia ścian i belek.
