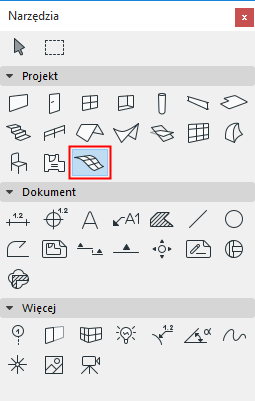

Nowa Siatka może być narysowana zarówno w oknie Rzutu jak i oknie 3D.
Zobacz także Dane geodezyjne (.xyz).
Istnieją cztery metody geometrii siatki dostępne w palecie Info. Możesz utworzyć siatkę Wielokątną, Prostokątną i Prostokątną Obróconą a także Regularną siatkę prostokątną.
W pierwszej kolejności rysujesz obrys siatki wzniesiony ponad płaszczyznę odniesienia o wartość ustaloną wcześniej w oknie Ustawień Siatki.
•Metody geometrii siatki Wielokątnej i Prostokątnej/Prostokątnej Obróconej działają w ten sam sposób, co analogiczne metody dla narzędzia Strop.
•Metoda Regularnej siatki prostokątnej umożliwia szybkie utworzenie siatki prostokątnej z powierzchniami odniesienia.
Po zdefiniowaniu prostokątnego obrysu siatki pojawi się okno dialogowe Regularna siatka prostokątna.
-Podziały: W górnej części okna dialogowego zdefiniuj podziały w kierunku dowolnej współrzędnej.
-Wzniesienie rogu siatki: Podaj wartości wzniesienia trzech rogów siatki; czwarty zostanie wygenerowany automatycznie.
W razie potrzeby możesz zaznaczyć siatkę, zmodyfikować lub dodać nowe punkty albo utworzyć otwór.
