Metryczki Stref są interaktywnymi, parametrycznymi Obiektami GDL, których wygląd i zawartość mogą być dostosowane do potrzeb architekta. Są one przechowywane w Bibliotece ARCHICADa.
Metryczka Strefy wyświetlana dla danej strefy zależy od Kategorii do której przypisana jest strefa.
Zobacz Kategorie stref.
Metryczka Strefy zawiera tekstowe informacje dotyczące strefy takie jak: nazwę, numer, powierzchnię oraz inne opcjonalne parametry; dokładna treść Metryczki strefy zależy od parametrów, które zawiera panel Metryczka strefy okna dialogowego Ustawień strefy.
Zobacz Ustawienia narzędzia strefa.

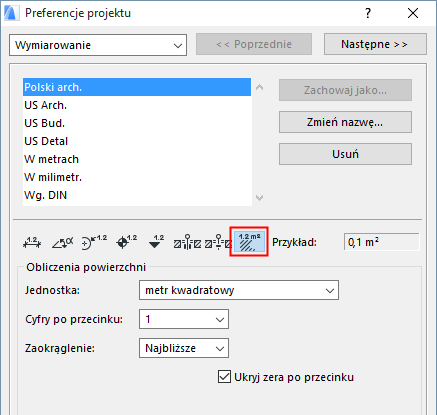

Uwaga: Aby ustawić jednostki do wyświetlania Powierzchni strefy, użyj menu Opcje > Preferencje Projektu > Wymiarowanie i wybierz jednostki Zliczania powierzchni.
Wyświetlanie Metryczek Stref w 2D
Domyślnie Metryczki Stref są wyświetlane na Rzucie.
Jeśli nie chcesz wyświetlać żadnych metryk stref, odznacz pole Pokaż metryczki w menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu (panel Opcje elementów konstrukcyjnych).

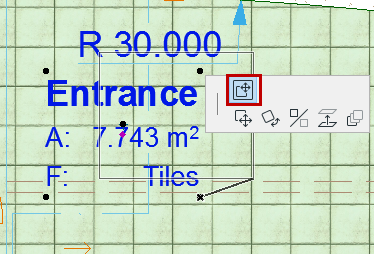

Metryczka strefy może zostać przesunięta niezależnie od Strefy:
•Kliknij wierzchołek Metryczki strefy.
•Wybierz polecenie Przesuń pod-element z Palety pomocniczej.
•Przesuń Metryczkę strefy do nowego położenia.
