Ustawienia schodów: Reguły i standardy
Tego panelu głównej strony Ustawień schodów można użyć, by opcjonalnie określić zakres wartości zmiennych dla geometrii Schodów, np. dla zachowania zgodności z lokalnymi przepisami.
Podczas wstawiania Schodów, ARCHICAD automatycznie utworzy Schody, które będą zgodne ze zdefiniowanymi tutaj Regułami i standardami.
Stopnice i podstopnice
Te wartości określają zakres możliwych wartości wprowadzania w panelu Geometria i położenie, np. nie można wprowadzić wartości Wysokość stopnia, która jest niższa niż minimalna wartość określona w Regułach i standardach.
W przypadku konfliktu zdefiniowanych Reguł i standardów z geometrią schodów wstawionych graficznie lub za pomocą okien dialogowych, ARCHICAD automatycznie zaproponuje alternatywne rozwiązania i pozwoli użytkownikowi wybrać jedno z nich.
Zobacz Opcje automatycznego kalkulatora do rozwiązywania konfliktów geometrycznych.
Obliczenie i symbol linii biegu
Określony w tym miejscu Zakres odsunięcia linii biegu ogranicza wartości, jakie można wprowadzić podczas definiowania odsunięcia dla obliczonej linii biegu.
Zobacz Odsuń linię biegu na zakręcie (zabieg z równymi stopniami).

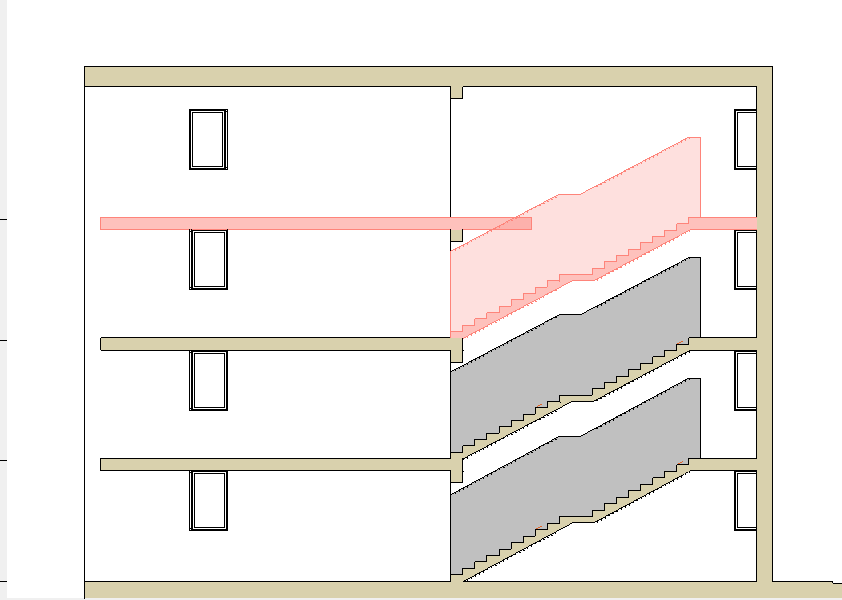

Określ zasady wyświetlania symbolu Przestrzeni bezpiecznej w 3D oraz Przekroju/Elewacji.
•Metoda: Wybierz, aby zdefiniować wysokość pionowo lub prostopadle do linii biegu.
•Wysokość przestrzeni bezpiecznej
•Odsunięcia od krawędzi schodów
Włącz/wyłącz wyświetlanie przestrzeni bezpiecznej w Opcji reprezentacji modelu.
Zobacz Opcje reprezentacji modelu schodów.
Aby zlokalizować konflikty przestrzeni bezpiecznej, można przeprowadzić Wykrywanie kolizji.
Zobacz Wykrywanie kolizji.
Zapisz Reguły i standardy we wzorcu projektu
Ustawienie reguł i standardów stanowi część pliku wzorca ARCHICADa. Można zatem skonfigurować tutaj ustawienia właściwe dla danej firmy i/lub zgodne ze specyfiką regionu i ponownie wykorzystać je jako wzorzec przy dowolnej liczbie projektów.
Reguły i standardy dla schodów: Preferencje projektu
Aby pokazać lub ukryć poszczególne zasady obowiązujące dla projektu, użyj ikon Widoczności (pokaż/ukryj) w menu Opcje > Preferencje > Reguły i standardy schodów.
Wszystkie elementy określone (w Preferencjach) jako ukryte, nie pojawią się w panelu Reguły i standardy Ustawień schodów, o ile dana reguła nie jest używana.
Jeśli ukryjesz nazwę Reguły schodów w Preferencjach projektu, a jednak Reguła ta pojawi się w panelu Reguły i standardy w Ustawieniach schodów, będzie to uzasadnione:
•Regułom przypisane są wartości (aby temu zapobiec, należy odznaczyć pole wartości Min./Maks. dla danej reguły w Ustawieniach schodów) lub
•Reguła jest wykorzystywana przez istniejące Schody w projekcie
