Ustawienia schodów: Geometria i położenie

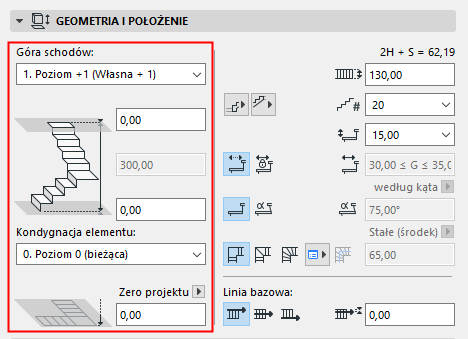

Za pomocą panelu głównej strony Ustawień schodów określ podstawową geometrię schodów.
•Za pomocą tej opcji można powiązać schody z kondygnacją.
Jeśli później zmienisz położenie i wzniesienie kondygnacji w projekcie, wzniesienie powiązanych schodów zmieni się automatycznie, o ile zmiana ta nie wpłynie na zgodność schodów z Regułami i standardami. Jeśli pojawi się konflikt, zostaniesz poproszony o rozwiązanie go.
Zobacz Powiązane schody i zmiana wysokości kondygnacji.
•Odsunięcie: Można odsunąć górę schodów z poziomem wzniesienia góry (odpowiednio zmieni się wysokość schodów). Wartość odsunięcia może być dodatnia, ujemna lub zerowa.
Jeśli dla Schodów nie określono powiązania wzniesienia góry, pole odsunięcia nie będzie dostępne.
•Brak powiązania: Wybierz tę opcję, aby określić stałą wysokość schodów zamiast powiązania góry.
•Elastyczność: Ta opcja dostępna jest przed rozpoczęciem wstawiania schodów (nie dotyczy schodów istniejących). Schody nie są powiązane, a wysokość schodów nie jest określona; będzie ona zależała od działania użytkownika.
Tej opcji można użyć, na przykład, podczas tworzenia schodów przy użyciu stałej wysokości stopnia, jednak liczba stopni określona zostanie po zakończeniu wstawiania.
Wysokość schodów
Na tę wartość ma wpływ górne i dolne odsunięcie, jeśli zostało skonfigurowane.
W przypadku powiązanych schodów, to pole nie jest edytowalne.
Dolne odsunięcie
Odsunięcie dolnej części schodów w dowolnym kierunku.
Kondygnacja elementu
Wybierz jedno z następujących ustawień Kondygnacji macierzystej. Dół Schodów (tam, gdzie znajduje się linia odniesienia Schodów) jest fizycznie połączony ze swoją Kondygnacją macierzystą. Jeśli później zmienisz położenie Kondygnacji macierzystej (np. przedefiniujesz poziom podłogi), położenie schodów zmieni się (z zachowaniem odsunięcia, jeśli zostało skonfigurowane).
•Bieżąca kondygnacja: Bieżącą kondygnacją jest macierzysta, na której wstawiono schody.
•Kliknij Wybierz kondygnację, aby wyświetlić pełną listę kondygnacji w projekcie, jeśli nie figurują one wszystkie w zestawieniu.
•Można również zdefiniować odsunięcie dolnej części schodów od kondygnacji macierzystej.
Usunięcie kondygnacji macierzystej schodów spowoduje usunięcie schodów wraz z innymi elementami znajdującymi się na tej kondygnacji.
Jeśli zmienisz wzniesienie schodów w taki sposób, że linia odniesienia przesunie się na inną kondygnację, będziesz mieć możliwość dopasowania Kondygnacji macierzystej do nowego położenia elementu.
Zobacz Zmień kondygnację macierzystą na podstawie wzniesienia.
Wzniesienie dołu [do Poziomu odniesienia]: Oblicza bieżące wzniesienie linii bazowej schodów, mierzone od poziomu odniesienia (domyślnie, poziomem odniesienia jest Zero projektu). Kliknij przycisk ze strzałką aby zmienić Poziom Odniesienia.
Uwaga: Poziomy Odniesienia definiuje się w oknie Opcje > Preferencje Projektu > Poziomy odniesienia.
Szczegóły - zobacz Preferencje poziomów odniesienia.

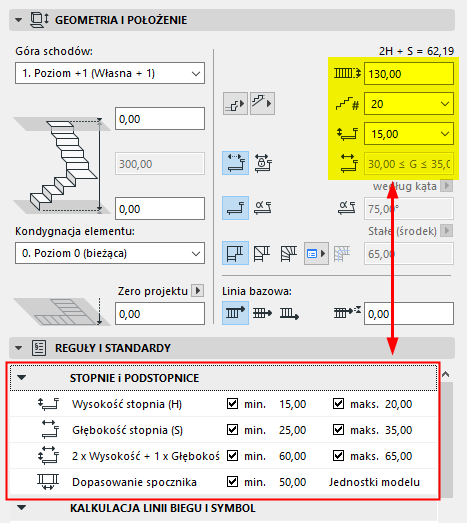

Za pomocą tych pól określ podstawową geometrię podstopnic/stopni (każde ustawienie opisano poniżej). Dostępne wartości powiązane są z zakresem, jeśli taki obowiązuje, zdefiniowanym w części Stopnice i podstopnice w panelu Reguły i standardy, poniżej.
Ustawienia stopni/podstopnic są zależne od zakresów zdefiniowanych w Regułach i standardach
Szerokość schodów
Wprowadź szerokość schodów.
Liczba stopni
Wybierz wartość z listy rozwijanej. Dostępne wartości zależą od zakresów określonych w panelu Reguły i standardy poniżej oraz od ustawienia Wysokości stopnia.
Uwaga: Jeśli Schody wstawiane są z użyciem ustawienia Elastyczna wysokość schodów, opcja Wysokość stopnia będzie nieaktywna.
Wybierz wartość z listy rozwijanej. Dostępne wartości zależą od zakresów określonych w panelu Reguły i standardy poniżej oraz od liczby stopni.
Uwaga: W amerykańskiej wersji ARCHICADa stosowana jest nazwa „Runs” (Stopnie).

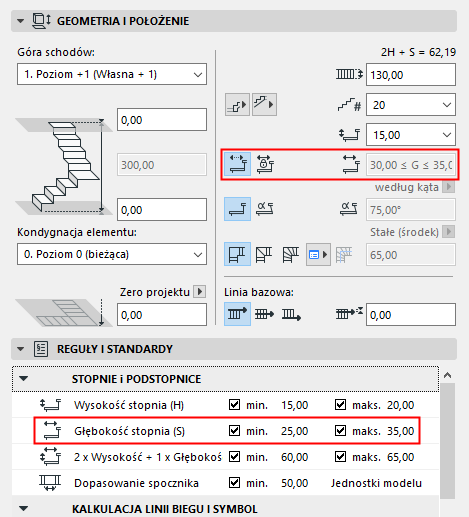

Wybierz opcję Elastyczność lub Zablokowany.
•Elastyczność: Wartość głębokości zostanie określona przez program ARCHICAD automatycznie, w oparciu o geometrię wprowadzania oraz w zakresie (jeśli taki obowiązuje) zdefiniowanym dla stopnia w panelu Reguły i standardy.
•Zablokowany: W tym przypadku należy wprowadzić stałą wartość głębokości, w zakresie (jeśli taki obowiązuje) zdefiniowanym dla Stopnia w panelu Reguły i standardy.
Rozpocznij/zakończ schody od stopnicy lub podstopnicy
Użyj opcji rozwijanych, aby określić w jaki sposób rozpocząć i zakończyć Schody: stopniem czy podstopnicą.
Możesz również w dowolnym momencie zmienić tę preferencję we wstawionych schodach.

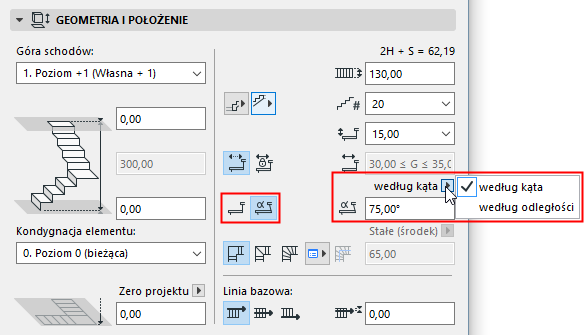

Geometria podstopnicy: Prosta lub Pochylona
Wybierz, czy podstopnica ma być Prosta czy Pochylona.
Pochylona: Określ wartość kąta w polu po prawej stronie, za pomocą stopnia kąta (pochylonej podstopnicy względem linii poziomej) lub za pomocą Odległości (dół podstopnicy jest odsunięty od góry podstopnicy).
Rodzaj zakrętu
Wybierz rodzaj zakrętu dla schodów, a następnie kliknij okno rozwijane po prawej stronie, aby skonfigurować określone opcje geometrii.
•Automatyczny spocznik
•Zabieg o równych stopniach
•Równy kąt stopni zabiegu
Więcej szczegółów, patrz Rodzaj zakrętu schodów.
Położenie Linii biegu schodów obliczane jest automatycznie i zazwyczaj wypada na środku: odsunięcie wynosi połowę wartości Szerokości schodów. Jest to Obliczona linia biegu.
Uwaga: Aby pokazać/ukryć obliczoną linię biegu, można użyć menu Widok > Opcje wyświetlania > Linie biegu schodów.
W przypadku zabiegu z równymi stopniami, istnieje dodatkowa możliwość odsunięcia obliczonej linii biegu schodów:

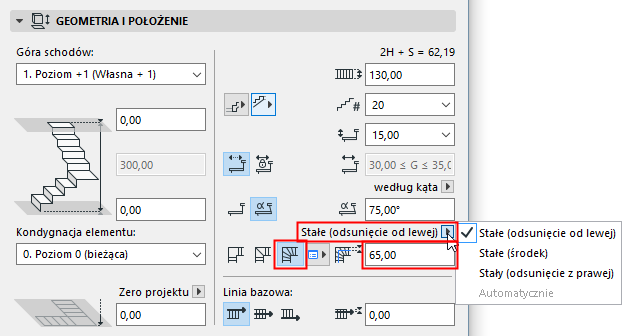

Odsuń linię biegu na zakręcie (zabieg z równymi stopniami)
Za pomocą okna rozwijanego należy określić odsunięcie dla Obliczonej linii biegu od prawej lub lewej krawędzi stopnicy, na zakręcie. To odsunięcie będzie miało wpływ na geometrię stopnicy.
Tę opcję można edytować jedynie, jeśli zakręt ma ustawienie „Zabieg z równymi stopniami”.
Zakres odsunięcia Linii biegu określony jest w Regułach i standardach dla Obliczenia linii biegu.
Uwaga: Jeśli określisz zakres dla odsunięcia Linii biegu (w panelu Reguły i standardy poniżej), szerokość Schodów musi być większa lub równa dwukrotnej wartości tego odsunięcia.

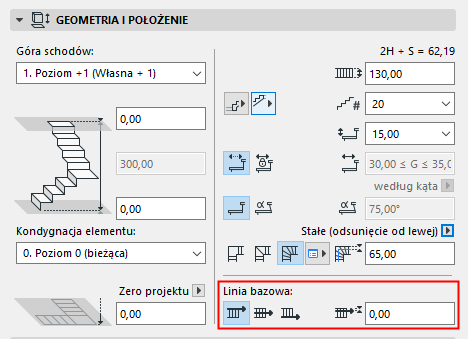

Określ położenie Linii bazowej Schodów (Linia odniesienia) oraz opcjonalne odsunięcie.
Linia bazowa służy jako baza dla Kondygnacji macierzystej Schodów oraz jako odniesienie do edycji ich geometrii.
Aby pokazać/ukryć Linię bazową schodów na Rzucie w celu ułatwienia edycji, aktywuj polecenie Widok > Opcje wyświetlania > Linie bazowe schodów.
Zobacz także Edytuj linię bazową schodów.
