Konstrukcja biegu i spocznika z belkami policzkowymi

Ta strona pokazana jest w strukturze hierarchicznej Ustawień schodów

•jeśli Konstrukcja biegu lub Konstrukcja spocznika jest ustawiona jako Tylko belki policzkowe lub

•jeśli Schody posiadają jakąkolwiek inną Konstrukcję biegu wykorzystującą belki policzkowe

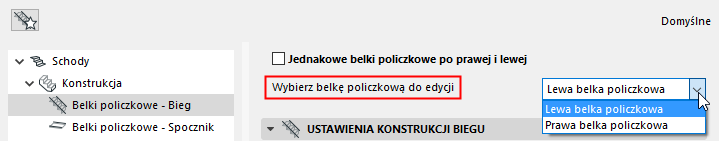

Wybierz belkę policzkową do edycji

Edytuj osobno lewą i prawą belkę policzkową, odpowiednio do potrzeb.

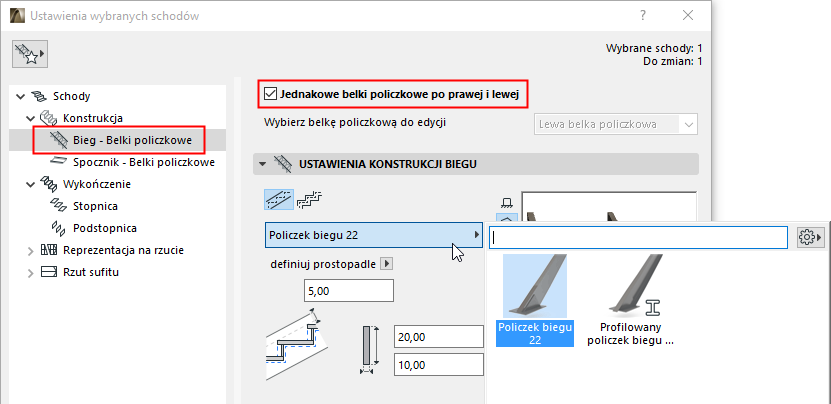

Możesz również zaznaczyć pole Jednakowe belki policzkowe po prawej i lewej, aby zastosować te same ustawienia do obu belek policzkowych.

Uwagi:

–Atrybuty belek policzkowych należy konfigurować oddzielnie dla biegu i spocznika.

–Ustawienia Połączenia i Zakończenia uwzględnione są w ustawieniach “jednakowych”. Jeśli chcesz użyć identycznych belek policzkowych jednak o różnych połączeniach (np. ze spocznikiem) należy odznaczyć pole Jednakowe!

Ustawienia konstrukcji belek policzkowych

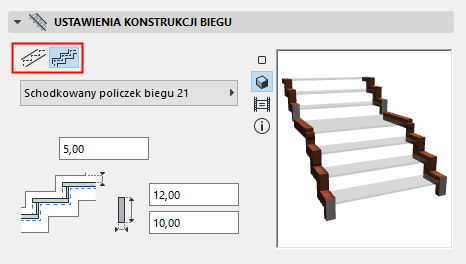

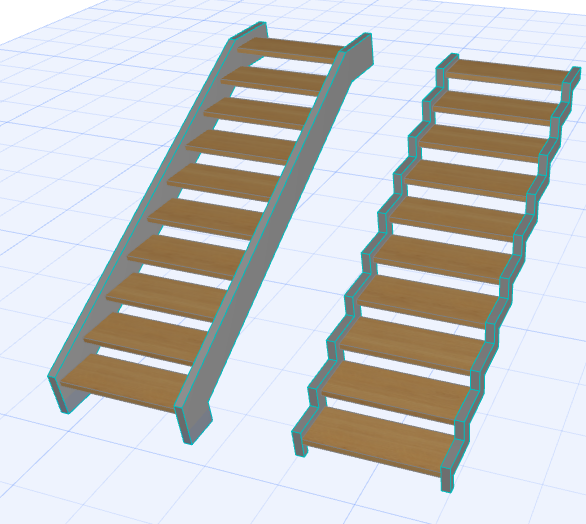

Belki policzkowe biegu: Wybierz kształt belki policzkowej – belkę płaską lub ze stopniami.

Komponent wspornikowy belki policzkowej

Z listy rozwijanej wybierz komponent GDL, który będzie służył jako belka policzkowa.

Uwaga: Otwarta belka policzkowa jest dostępna jako Belka. Na stronie Struktura, wybierz Belkę jako Konstrukcję biegu, a następnie wybierz Otwartą belkę policzkową z węzła Belka-Bieg.

Zobacz Użyj otwartej belki policzkowej (konstrukcja biegu z belką).

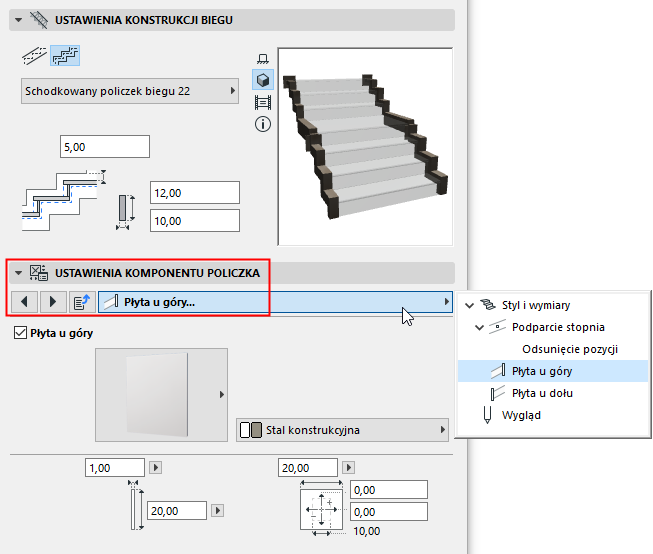

Dodaj płyty końcowe

Płyty końcowe można wstawić na górze i/lub na dole schodów (w przypadku belki policzkowej biegu) lub na krawędzi końcowej i/lub początkowej (w przypadku belki policzkowej spocznika).

Wybrane ustawienia belki policzkowej przedstawione są w panelu poniżej.

Profilowana belka policzkowa: Opcje specjalne

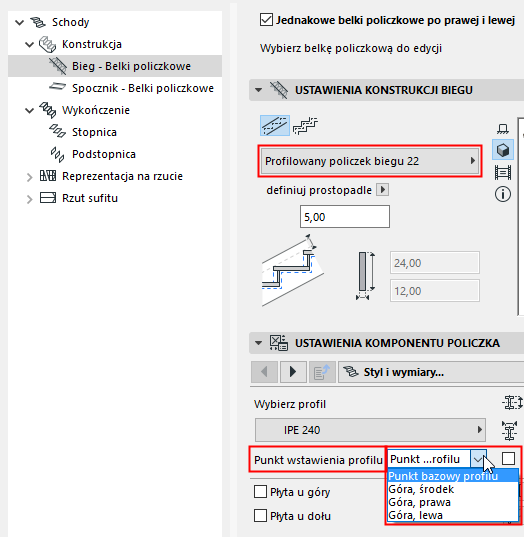

•Istnieje możliwość wykonania odbicia lustrzanego profilowanej belki policzkowej: Przykładowo, po obu stronach schodów można wstawić odbicie lustrzane profilowanych belek policzkowych o kształcie litery Z.

Belki policzkowe o kształcie litery Z - Odbicie lustrzane

•W oknie rozwijanym dostosuj punkt wstawienia profilu (domyślnie jest to punkt określony jako Punkt bazowy profilu).

Ważne: W przypadku zastosowania Punktu bazowego profilu jako Punktu wstawienia, aby zachować poprawność połączeń, upewnij się, że Punkt bazowy profilu został określony na górnej powierzchni profilu. (Możesz również ustawić Punkt wstawienia w oknie rozwijanym jako jedną z opcji “Góra”).

Schody zabiegowe z belkami policzkowymi

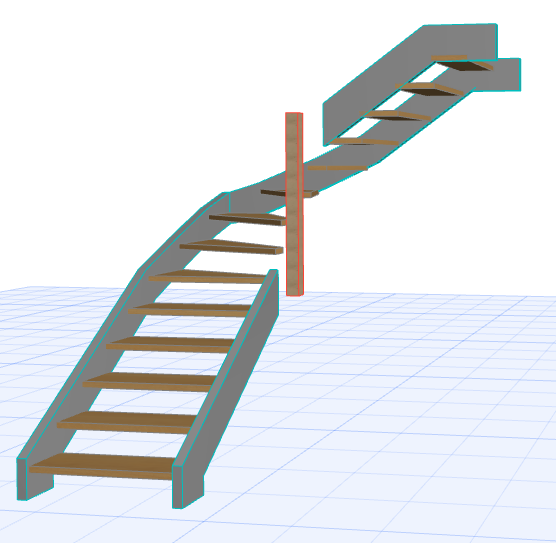

Jeśli w schodach zabiegowych zastosowano belki policzkowe po obu stronach, wewnętrzna belka policzkowa nie może automatycznie dostosowywać się do stromej geometrii schodów. W tym przypadku, ARCHICAD odłączy wewnętrzną belkę policzkową, aby można ją było dostosować ręcznie, odpowiednio do potrzeb.

(Słup po wewnętrznej stronie schodów jest oddzielnym elementem.)

1.Zaznacz schody w oknie 3D i przejdź do trybu edycji.

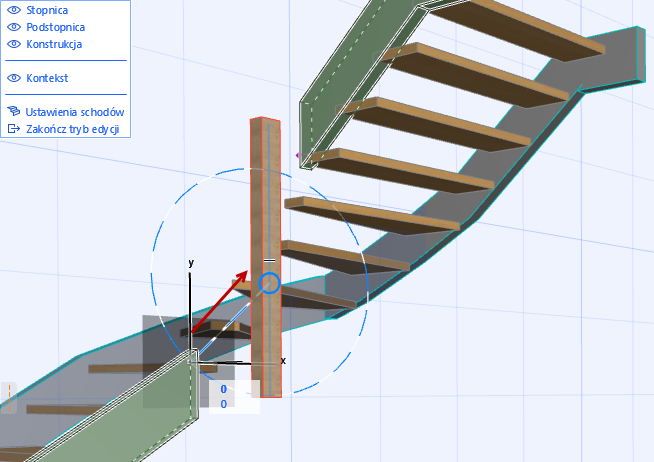

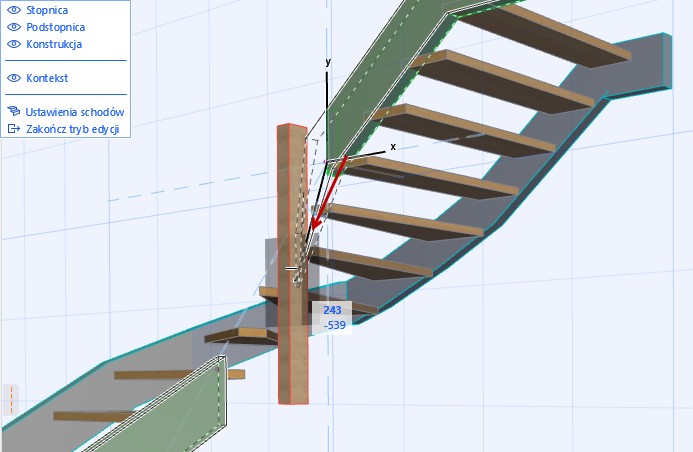

2.Zaznacz każdy koniec odłączonej belki policzkowej i użyj edycyjnych punktów aktywnych, aby przeciągnąć je w odpowiednie położenie.

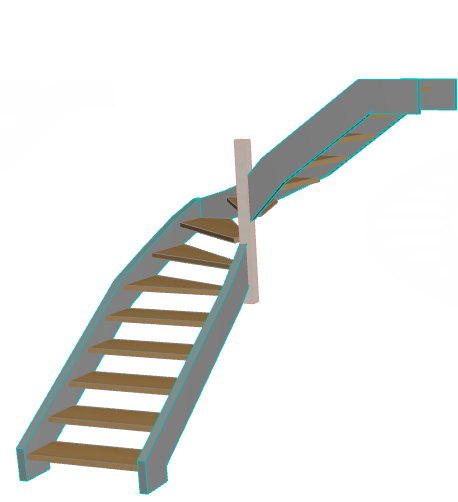

3.Belki policzkowe są teraz ustawione na właściwych miejscach.
