Najlepsza praktyka przecięć: Etap projektu koncepcyjnego

Na tym etapie, można jedynie oszacować ostateczną strukturę. Dla zapewnienia maksymalnej elastyczności i uniknięcia błędów podczas modelowania w miarę wprowadzania zmian do projektu (np. zamiany struktur lub edycji warstw złożonych), wypróbuj następujących działań:

Stosuj stropy warstwowe o co najmniej dwóch warstwach

W ten sposób możesz dodawać wykończenia do struktur po dowolnej stronie, utrzymując detale bez zmian.

Uwaga: Na wczesnym etapie projektowania, element warstwowy składający się z jednej warstwy również się sprawdzi jeśli góra struktury jednorodnej zostanie uznana za górę rdzenia)

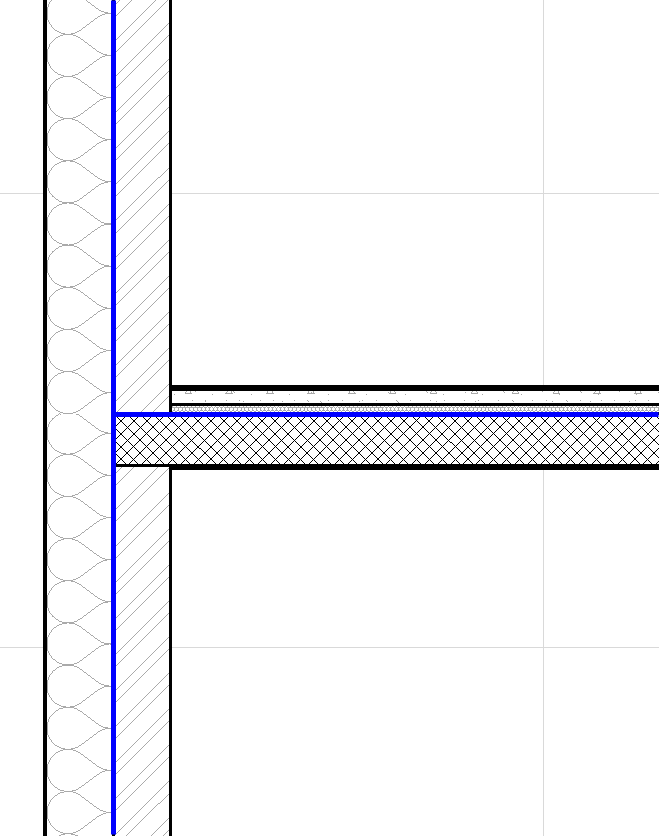

Używaj linii odniesienia ścian spójnie

•Odwróć ścianę wzdłuż linii odniesienia To polecenie powoduje odwrócenie (lub odbicie) wybranej ściany wzdłuż jej linii odniesienia. Linia odniesienia pozostanie w tym samym miejscu, jedynak bryła ściany zostanie odwrócona na drugą stronę. Kierunek otworu się nie zmieni.

Na przykład, możesz użyć tego polecenia jeśli wyjściowo model zawierał ściany jednowarstwowe reprezentujące struktury rdzenia, a dodatkowe warstwy będą dodawane na późniejszym etapie.

Zobacz Odwróć ścianę wzdłuż linii odniesienia.

•Zmień linię odniesienia: To polecenie pozwala przenieść linię odniesienia nie zmieniając położenia Ściany na Rzucie.

Na przykład, można użyć tego polecenia jeśli przenosisz starszy projekt, w którym Linia odniesienia ściany została skonfigurowana jako Na zewnątrz: zmień linię odniesienia na Na zewnątrz rdzenia, nie zmieniając geometrii samej Ściany.

Zobacz Modyfikuj ścianę - Oś.

Wstaw węgarek drzwi/okna w rdzeń

Wstaw węgarek drzwi/okna według lica lub rdzenia ściany.

Na przykład, możesz wstawić okno według rdzenia ściany warstwowej. Jeśli później wprowadzisz zmiany w strukturze warstwowej (np. wprowadzić grubszą izolację), grubość węgarka automatycznie dostosuje się, aby odzwierciedlać odległość okna względem warstwy rdzenia ściany.

Zobacz Wstaw węgarek.

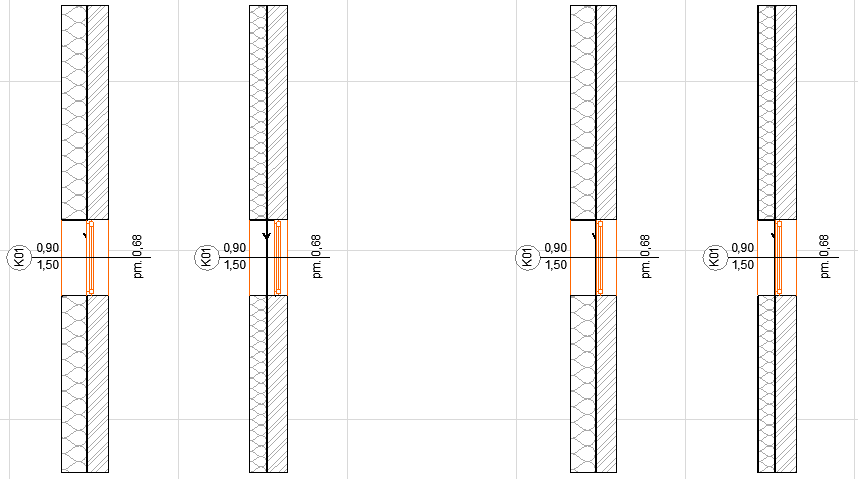

Po prawej stronie, położenie okna dostosuje się automatycznie do zmiany grubości ściany, ponieważ jest ono osadzone w rdzeniu ściany
