Obiekty, w tym drzwi i okna można rozciągać za punkty aktywne.

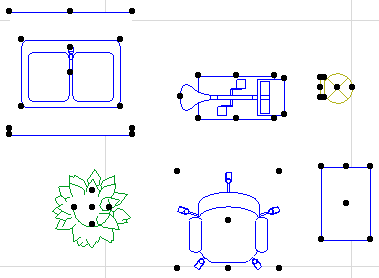

Wybierz Obiekt, który zostanie wyświetlony według punktów aktywnych.

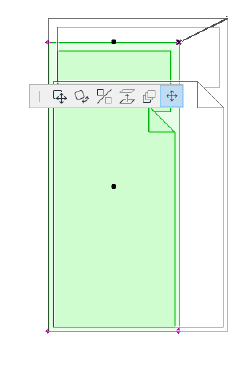

Można użyć polecenia Rozciąganie (Edycja > Zmiana geometrii > Rozciągnij ) lub Przenieś węzeł z palety pomocniczej aby rozciągnąć/skurczyć obiekt za węzeł.
Zwróć uwagę, że rozciągane są parametry A i B symbolu, a nie prostokąt zaznaczania. Używając parametrycznego Skryptu 2D można łatwo utworzyć Obiekt, w którym wymiary symbolu nie będą odpowiadały parametrom A i B. Jeżeli utworzysz taki Obiekt upewnij się, że dodałeś punkty aktywne na wierzchołkach prostokąta o bokach A i B. W przeciwnym razie nie będziesz mógł rozciągać/skracać utworzonego obiektu.
Zobacz także Edycja Graficzna z użyciem Punktów Aktywnych.
Rozciągnij drzwi/okno do punktu odniesienia
W celu rozciągnięcia Drzwi lub Okna możesz przemieścić kursor poza ścianę, w której znajduje się rozciągany otwór. Punkt końcowy wektora rozciągnięcia zostanie rzucony prostopadle lub ortogonalnie (w zależności od ustawień w Palecie kontrolnej), aby skonfigurować nową krawędź początkową.
Zobacz Metoda rzutowania kursora przy zablokowanych współrzędnych.

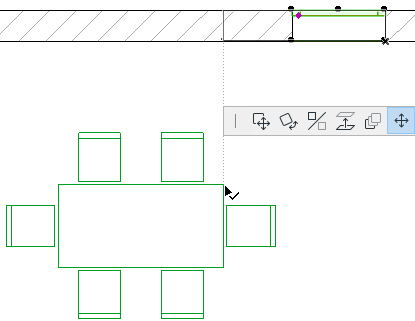

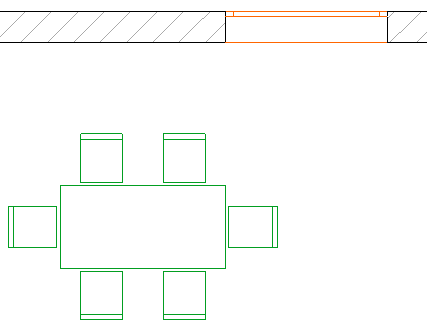

Ta metoda, zaprezentowana na poniższej ilustracji, pozwala na umieszczanie Drzwi i Okien w odniesieniu do istniejących otworów bądź elementów innego typu.
