Automatyczne przecinanie belek z innymi belkami
Gdy przecinają się ze sobą dwie belki, ARCHICAD automatycznie czyści miejsca przecięć typu T i L pod warunkiem, że włączona jest funkcja Opcje > Czyszczenie przecięć.

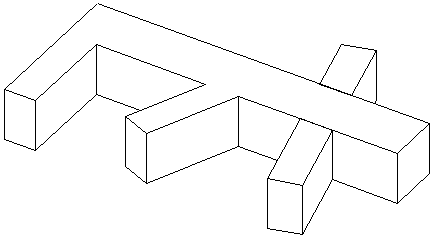

Wystarczy że koniec jednej belki przecina obrys drugiej, aby jej linia odniesienia została automatycznie przedłużona. W 3D przecięcia również zostaną wyczyszczone pod warunkiem, że belki posiadają ten sam priorytet przecięcia.

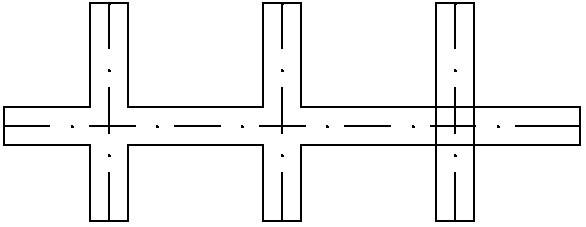

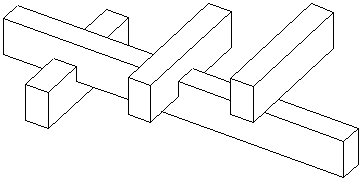

Przecięcia belek są czyszczone nawet gdy łączone bądź przecinające się belki biegną na różnych wysokościach. Jeżeli Belki przenikają się w przestrzeni nie przecinając wzajemnie swoich osi, przecięcia takie będą czyszczone zgodnie z ustawieniami ich priorytetów przecięć.

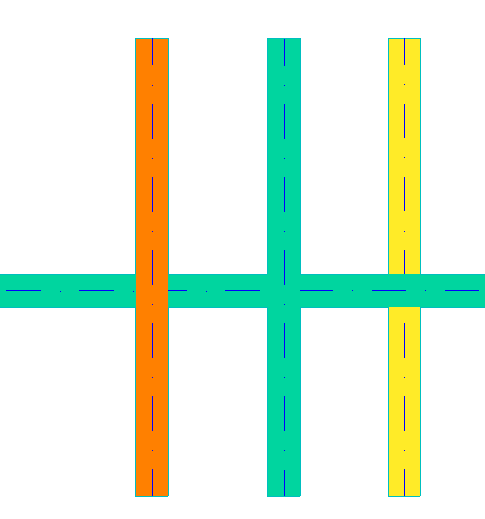

Wypełnienia kryjące belek na rzucie
Zobacz Użyj warstw do kontrolowania przecięć elementów.
Tematy pokrewne:
Belki można przyciąć do dachów lub powłok.
Zobacz Przytnij elementy do dachu/powłoki.
Można również przyciąć belkę do jednopołaciowego dachu.
Zobacz Przycięcie elementów dla dachu jednopołaciowego.
Funkcja Wyrównaj elementy do stropów pozwala dostosować belki poziome do poszczególnych poziomów jednego lub kilku stropów umieszczonych nad lub pod nimi.
Zobacz Wyrównaj elementy do stropów.
Informacje na temat przecięć (połączeń) elementów konstrukcyjnych:
Zobacz Przecięcia elementów.
