Przycięcie elementów dla dachu jednopołaciowego
Aby dostosować inne elementy do dachu jednopołaciowego można użyć funkcji przycięcia, opisanej w następujących rozdziałach:
Używając funkcji Przytnij do dachu jednopołaciowego
Wpływ przycinania dachem na ustawienia wysokości ścian i słupów
Użyj przycięcia do Dachu do tworzenia ścian, belek i słupów o złożonych kształtach
Przycinanie Dachami oddalonymi
Używając funkcji Przytnij do dachu jednopołaciowego
Aby dociąć element do dachu jednopołaciowego, użyj polecenia Projekt > Dodatki do dachu > Przytnij do dachów jednopołaciowych.
Funkcja Dotnij do dachu jednopołaciowego nie jest powiązana. Przytnij do dachu, opcja dostępna tylko dla dachów jednopołaciowych, pozwala tworzyć zmienioną geometrię ściany, która jest statyczna.
Aby utworzyć powiązane docięcia pomiędzy dachem i innymi elementami, zobacz Przytnij elementy do dachu/powłoki.
Dachami można docinać górne lub dolne części następujących elementów
•Ściany
•Belki
•Kolumny
•Płyty
•Elementy biblioteczne (drzwi, okna, obiekty)
Uwaga: Podobnie działa funkcja Przytnij kubaturę pomieszczenia, która powoduje przycięcie objętości strefy za pomocą otaczających elementów, w tym dachów jednopołaciowych.
Zobacz Docięcie strefy do innego elementu.
Elementy są docinane dachami tylko wówczas, gdy przecinają dach jednopołaciowy w dowolnym punkcie oraz gdy w oknie dialogowym Przytnij do Dachu jednopołaciowego zaznaczysz odpowiednie typy elementów.
Zazwyczaj przycinanie do dachu wykonuje się w Oknie 3D, gdzie można w przestrzeni obserwować układ dachów oraz przycinanych elementów.
Polecenie Przytnij do Dachu jednopołaciowego jest dostępne tylko wtedy, gdy zaznaczony jest przynajmniej jeden dach lub jeden z elementów wymienionych powyżej typów.
Aby przyciąć elementy do dachu, postępuj zgodnie z poniższymi instrukcjami:
1.Skorzystaj z jednej z poniższych procedur:
•Zaznacz elementy, które chcesz przyciąć. (Pamiętaj, że tylko elementy przecinające się z powierzchnią dachu mogą zostać przycięte); lub
•Zaznacz dachy, za pomocą których zamierzasz przyciąć elementy; lub
•Zaznacz dachy oraz elementy, które zamierzasz dociąć.
Zaznaczenie dachów i elementów przeznaczonych do przycięcia zawęża działanie funkcji.
•Jeżeli zaznaczysz tylko dachy, zostaną nimi przycięte wszystkie elementy, które się przecinają z powierzchniami zaznaczonych dachów;
•jeżeli zaznaczysz tylko elementy mające zostać przycięte, do przycinania zostaną wykorzystane wszystkie dachy, z którymi będą się przecinały zaznaczone elementy.
2.Przejdź do polecenia Projekt > Dodatki do dachu > Przytnij do dachu jednopołaciowego aby otworzyć okno dialogowe Przytnij do dachu jednopołaciowego.
3.Zaznacz typy elementów, które chcesz przyciąć. (Jeżeli przed otworzeniem okna dialogowego zaznaczyłeś elementy do docięcia, pola w tej części okna będą nieaktywne.)
4.Kliknij preferowany sposób przycinania, w zależności od tego, którą część elementów chcesz przyciąć:
•Przycięcie góry elementu Przytnij część elementu/elementów powyżej dachu
•Przycięcie dołu elementu Przytnij część elementu poniżej dachu.
5.Kliknij Przytnij i zobacz wynik.
Efekt przycięcia pozostaje nawet gdy schowasz lub skasujesz Dach, lub gdy przesuniesz przycinane elementy.
Gdy przycinasz ścianę dachem, który jej nie pokrywa w całości, ściana zostanie podzielona na dwie części: jedna ściana przycięta dachem i druga ściana, która jest oddzielna i nieprzycięta.
Przycięcie elementu może być tymczasowe (dla potrzeb wyświetlania) lub na stałe.
Możesz przywrócić oryginalne wymiary elementu przy tymczasowym przycięciu do dachu. Jeśli element został przycięty do Dachu, aktywuje się polecenie Odwołaj wszystkie przycięcia:
•w menu kontekstowym zaznaczonego elementu oraz
•w menu Projekt > Dodatki do dachu
Wyjątek: Przycięcie stropu można odwołać tylko za pomocą zwykłej funkcji Odwołaj dostępnej w ARCHICADzie (Edycja > Odwołaj).
Wpływ przycinania dachem na ustawienia wysokości ścian i słupów

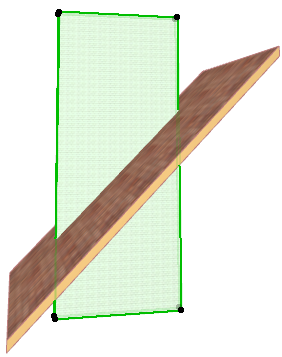

Domyślnie przycięcie ściany lub słupa do dachu nie spowoduje zmiany wysokości tych elementów. Jak widać na rysunku, punkty zaznaczenia przyciętej ściany są nadal w tym samym miejscu, w którym były przed docięciem.
Aby ponownie obliczyć wysokość przyciętego elementu, aby odzwierciedlić przyciętą geometrię, kliknij pole:

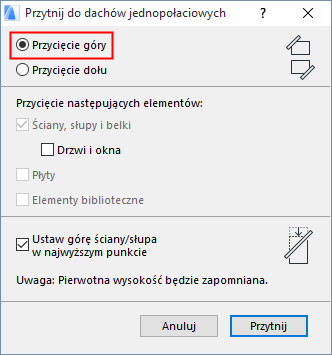

Ustaw górę/podstawę Ściany/Słupa w najwyższym/najniższym punkcie w dolnej części okna dialogowego Przytnij do dachu jednopołaciowego.

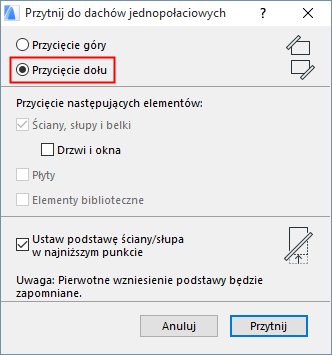

(Jeśli zaznaczysz Przycięcie dołu, pole zaznaczenia będzie odnosiło się do wzniesienia podstawy ściany/słupa (najniższego punktu)).
Jeśli to pole jest zaznaczone, wysokość przyciętej ściany lub słupa zostanie obliczone ponownie, aby była równa maksymalnej wysokości przycięcia (w przypadku przycięcia góry) lub minimalnemu przyciętemu wzniesieniu podstawy (w przypadku przycięcia podstawy).

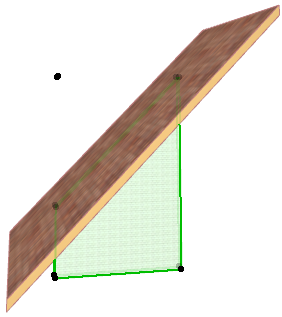

Dla takiego przycięcia, pole jest zaznaczone. Punkty aktywne wskazują, że wysokość elementu została zmniejszona do najwyższego punktu przyciętego elementu.

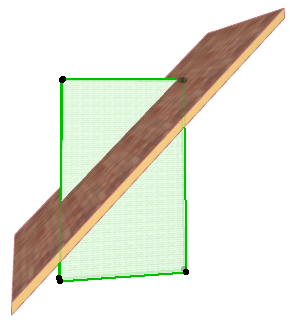

Polecenie Odwołaj wszystkie przycięcia będzie miało różne efekty w zależności od tego, czy omawiana opcja będzie włączona, czy nie:
•przy zaznaczonej opcji zmiany wysokości/wzniesienia, Odwołaj wszystkie przycięcia spowoduje przywrócenie przyciętego fragmentu elementu, jednak tylko do najwyższego/najniższego punktu przycięcia.
•Niezaznaczenie opcji Odwołaj wszystkie przycięcia przywróci ścianę do oryginalnej wysokości.
Użyj przycięcia do Dachu do tworzenia ścian, belek i słupów o złożonych kształtach

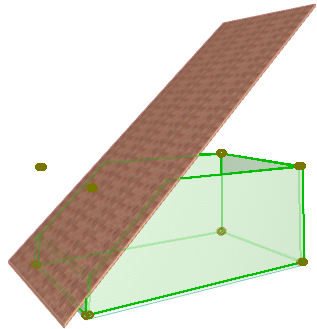

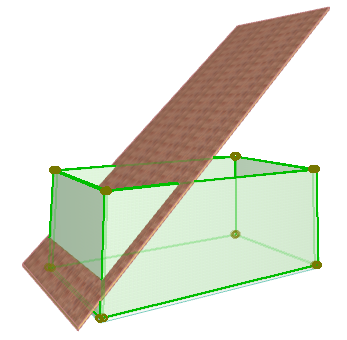

Za pomocą polecenia Przytnij do Dachu możesz wycinać skomplikowane kształty w ścianach, belkach lub słupach. Ściana zawsze dopasuje się kształtem do dachu niezależnie od ilości segmentów, z których jest zbudowany.

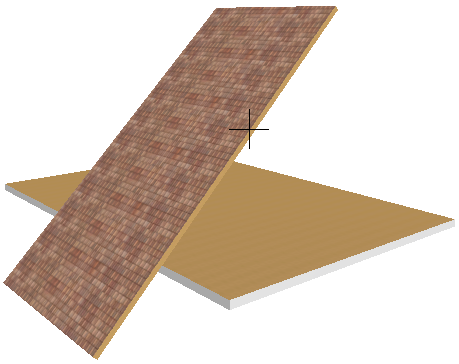

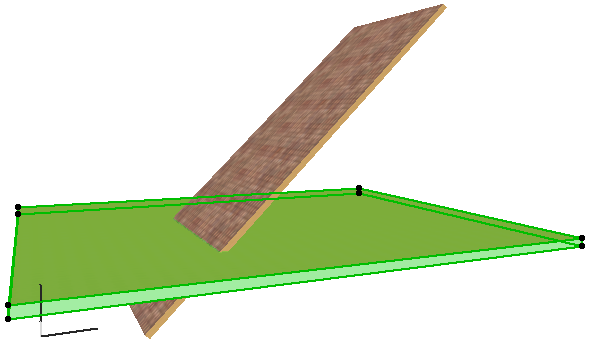

Stropy również mogą być przycinane przez dolną lub górną powierzchnię połaci dachu przy pomocy polecenia Projekt > Dodatki do dachu > Przytnij do dachu jednopołaciowego.
Podczas gdy inne elementy mogą być przycinane częściowo, stropy są zawsze docinane wzdłuż przedłużenia linii przecięcia stropu i docinającego dachu. Poza tym, przycięta krawędź stropu jest zawsze pionowa nawet jeśli zostaje przycięta ukośnym dachem.
Można jednak ręcznie dostosować kąt krawędzi stropu.
Zobacz Ustaw własny kąt krawędzi stropu oraz wykończenie krawędzi.
Przycinanie Dachami oddalonymi
Możesz użyć dachu oddalonego (nie leżącego na przycinanym elemencie) lub dachu znajdującego się na innych kondygnacjach, którego obrys widoczny jest na kondygnacji, na której znajduje się przycinany obiekt. Element zostanie wtedy docięty płaszczyzną, na której znajduje się ów dach. W tym przypadku, polecenie Przytnij do dachu jednopołaciowego nie działa (będzie działało tylko jeśli elementy się przycinają.) Można jednak użyć skrótu klawiaturowego podczas przycinania dachem oddalonym.
1.Upewnij się, że wybrano narzędzie dach.
2.Zaznacz element, który chcesz przyciąć, a następnie przytrzymując klawisz Ctrl (Cmd) kliknij krawędź lub wierzchołek odpowiedniego dachu. Możliwa jest również odwrotna procedura postępowania: zaznacz połać docinającą a następnie trzymając klawisz Ctrl/Cmd kliknij element, który ma zostać docięty.
Uwaga: Ściany/Belki/Słupy są docinane tylko wtedy, gdy znajdują się pod połacią dachu. Upewnij się czy oryginalne Ściany/Belki/Słupy mają wystarczającą wysokość aby mogły być docięte.
Zobacz także Przecięcie dachów jednopołaciowych.
