Te opcje znajdują się w Menedżerze profili (Opcje > Atrybuty elementów).
W Panelu modyfikatorów włącz Rozciąganie w poziomie i/lub Rozciąganie w pionie. Umożliwi to zmianę wielkości (zwiększenie lub zmniejszenie szerokości/wysokości) przekroju wstawionego elementu profilu.

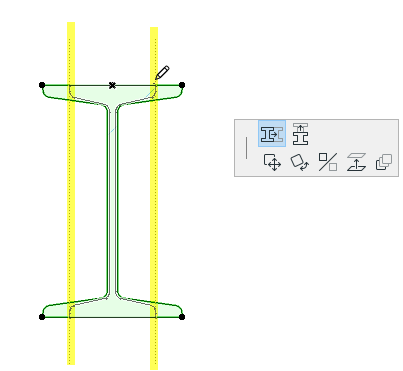

•Aby pokazać/ukryć linie Rozciągania w Edytorze profili, użyj opcji Modyfikatorów rozciągania w panelu Warstwy projektu. Na tym rysunku są one podświetlone na żółto.
•Modyfikatory rozciągania służą do oznaczania obrysów geometrii, która może podlegać rozciąganiu.
–W przypadku Ściany, dotyczy to wysokości lub grubości
–w przypadku Belki – wysokości lub szerokości
–w przypadku Słupa – wysokości lub szerokości jego przekroju

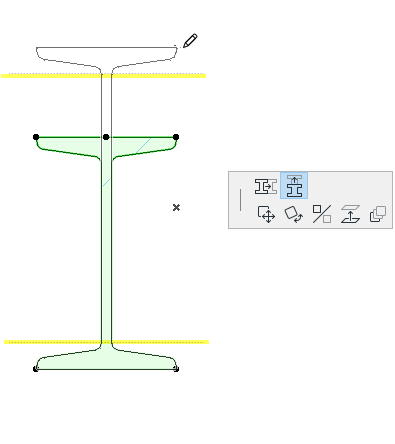

Przy graficznym rozciąganiu elementu w dowolnym kierunku, w oknie modelu wyświetlane są Modyfikatory rozciągania.
Informacja zwrotna dotycząca rozciągania na modyfikowanej części wstawionego profilu

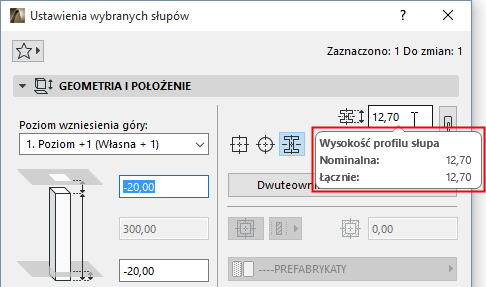

Ustawienia elementu odzwierciedlają modyfikację wartości Wysokość/Szerokość (najedź kursorem, aby wyświetlić wartości nominalne i całkowite):
Zobacz także Szerokość/Wysokość nominalna.
Uwaga: Modyfikatory rozciągnięcia obsługują ściany, belki i słupy.
