Reguła Zastąpień graficznych składa się z dwóch części:
•Kryteria (które elementy powinny zostać zastąpione?)
•Styl zastąpienia (jak powinno wyglądać zastąpienie?)

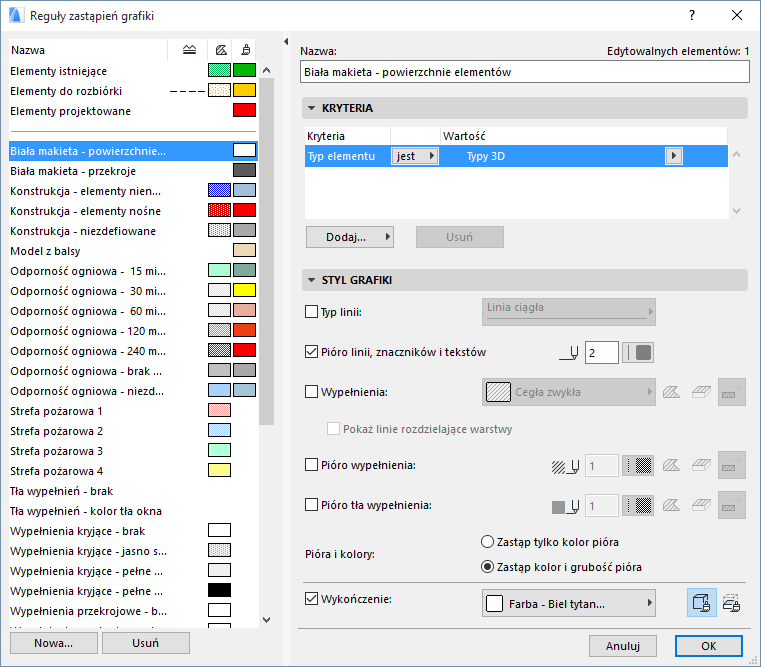

Okno dialogowe reguł zastąpień graficznych
Aby utworzyć i edytować reguły, należy skorzystać z okna dialogowego Reguły zastąpień graficznych, dostępnego w menu:
•Dokument > Zastępcze ustawienia grafiki > Reguły zastąpień graficznych
•okno dialogowe Wariantów graficznych: kliknij przycisk Edytuj regułę
•okno dialogowe Opcje etapów przebudowy: kliknij przycisk Reguły zastąpień grafiki
Reguły wyszczególnione są po lewej stronie okna dialogowego.
Zaznacz dowolną regułę, aby poznać jej definicję w panelach Kryteria i Styl zastąpienia po prawej stronie.
Aby pomóc w szybkiej identyfikacji reguł, ikony umieszczone obok każdej nazwy reguły wskazują Typ linii, Typ wypełnienia, Pióra pierwszego planu i tła oraz Wykończenie (jeśli istnieje) dla tej reguły.
Pierwsze trzy reguły odpowiadają trzem Statusom przebudowy: Istniejące elementy, Elementy do wyburzenia i Nowe.

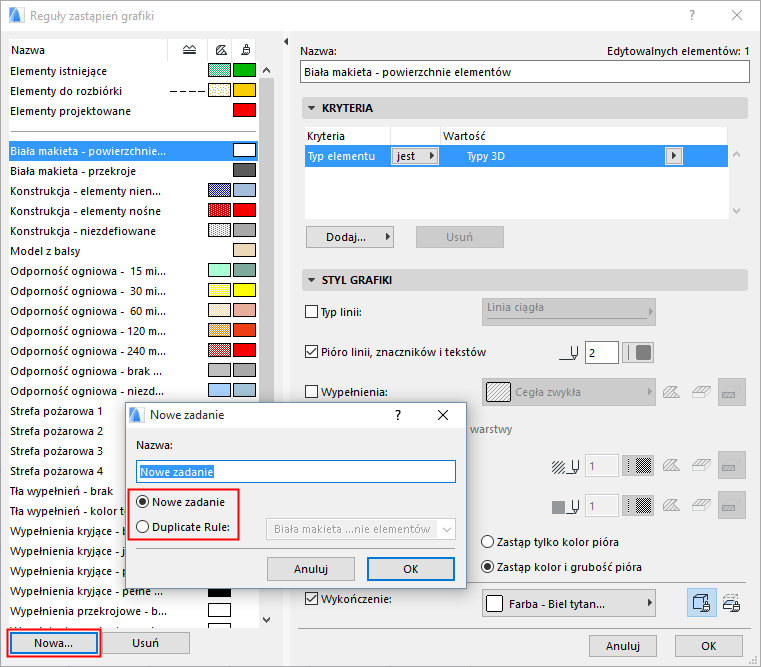

1.Kliknij przycisk Nowy w dolnej części okna dialogowego Reguł zastąpień graficznych.
2.W oknie dialogowym Nowe zadanie wprowadź nazwę reguły.
Możesz również zaznaczyć pole “Powiel regułę”, aby powielić definicję reguły (z listy rozwijanej) pod nową nazwą.
Uwaga: Reguł dotyczących trzech Statusów przebudowy nie można powielić.
3.Kliknij OK, aby utworzyć nową regułę.
Następnie, za pomocą paneli po prawej stronie okna dialogowego, określ Kryteria reguły oraz Styl zastąpienia. Te opcje zostały przedstawione poniżej:
Za pomocą panelu Kryteria można określić, do których elementów będzie miała zastosowanie wybrana reguła.
Uwaga: Nie można zmieniać kryteriów dla trzech Statusów przebudowy. (Status przebudowy przypisywany jest elementom modelu indywidualnie).
1.Na liście Kryteria, pierwszy wiersz to zawsze Typ elementu. (Elementy podrzędne, takie jak Panel przegrody strukturalnej czy Ściana kształtu, nie będą tutaj dostępne.)
2.Zaznacz pierwszą linię, a następnie kliknij czarną strzałkę na końcu rzędu, aby wybrać wartość dla tego kryterium z listy rozwijanej (czyli typ elementu, do którego ma być zastosowana reguła).
3.Aby zdefiniować dodatkowe kryteria, kliknij przycisk Dodaj, aby wyświetlić listę Parametrów i Właściwości. Wybierz kryteria (aby usprawnić wyszukiwanie, użyj pola wyszukiwania znajdującego się na górze) i kliknij Dodaj (lub naciśnij Enter), aby dodać je do listy.
4.Możesz uwzględnić dodatkowe Typy elementów i inne potrzebne kryteria. Lista dostępnych kryteriów zależy od elementu (elementów) wskazanych w rzędzie (rzędach) powyżej.
Uwaga: Ten interfejs jest podobny do interfejsu w oknie dialogowym Znajdź i zaznacz, ale Właściwości IFC są tu niedostępne.
Zobacz Definiuj dodatkowe kryteria: Parametry i właściwości.
Uwaga: Definiowanie “Warstwy” lub “Kombinacji warstw” jako kryterium oznacza, że zastąpienie obejmie elementy, które są widoczne zgodnie z daną Kombinacją warstw.

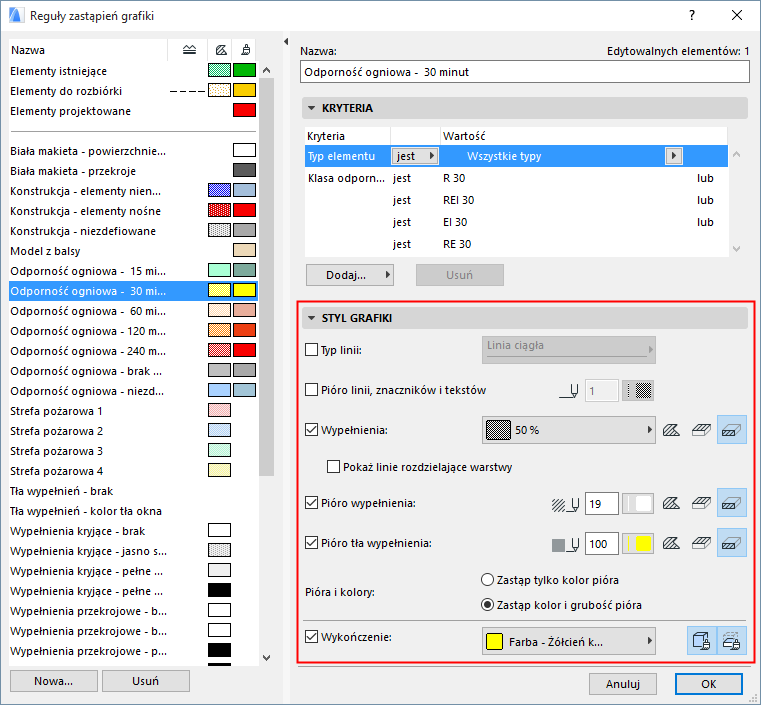

Za pomocą panelu Styl zastąpienia określ sposób wyświetlenia elementów, które spełniają kryteria reguł.
Zaznacz pola atrybutów, które chcesz zastąpić.
Dla każdego atrybutu należy określić odpowiedni typ (np. Kolor pióra, Rodzaj linii).
•Opcje związane z wypełnieniami (Rodzaj wypełnienia, Pióro wypełnienia, Pióro tła wypełnienia): Kliknij jedną lub kilka ikon po prawej stronie opcji, aby wybrać kategorię (Wypełnienie wieloboków, Wypełnienie kryjące, Wypełnienie przekrojowe), która zostanie objęta zastąpieniem. (Aktywna jest zawsze co najmniej jedna kategoria wypełnienia.)
•Powierzchnie: Kliknij jedną lub obie ikony, aby zastąpić Przekrój lub Powierzchnię widokową.
Uwaga: Możesz poszerzyć zestaw ustawień zastąpienia dla danego Etapu przebudowy. Można je skonfigurować w oknie dialogowym Opcje etapów przebudowy.
Przypisz status przebudowy elementom
Zastosuj reguły zastąpień graficznych
Reguły stosowane są na dwa sposoby:
•Poprzez Wariant graficzny: Wariant graficzny (Ustawienie widoku) to zbiór reguł zastąpień graficznych, zastosowanych w określonej kolejności do elementów, które spełniają kryteria tych reguł.
•Według Etapu przebudowy: Etap przebudowy (Ustawienie widoku) określa, które elementy (według Statusu przebudowy) powinny być wyświetlone zgodnie z zastąpieniem
