Utwórz zestawienia powierzchni
Zestawienie powierzchni to trzeci rodzaj zestawienia interaktywnego, obok Listy elementów oraz Listy komponentów.
Uwaga: Przed użyciem funkcji Zestawienie powierzchni, sprawdź czy nie pracujesz w trybie “wcześniejszych” przecięć. (Odznacz tę opcję w menu Opcje > Preferencje projektu > Kompatybilność.)

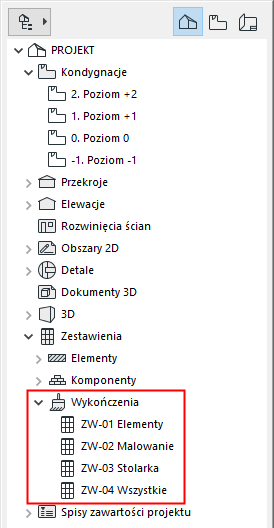

Uprzednio skonfigurowane schematy dla Zestawień powierzchni zostaną dostosowane, tak aby uwzględniały wykończenia oraz ich eksponowane powierzchnie w kilku formatach.
W tym szablonie:

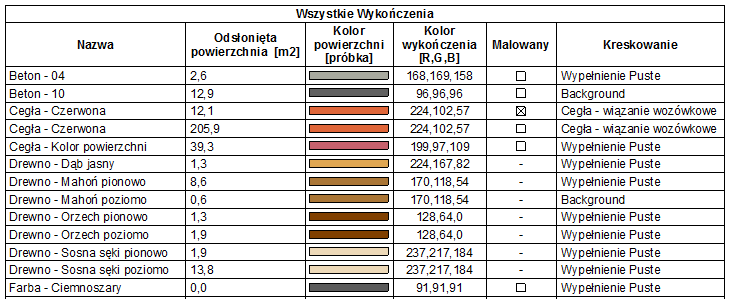

•Wszystkie wykończenia to zestawienie wszystkich widocznych powierzchni w modelu wraz z całkowitą eksponowaną powierzchnią.

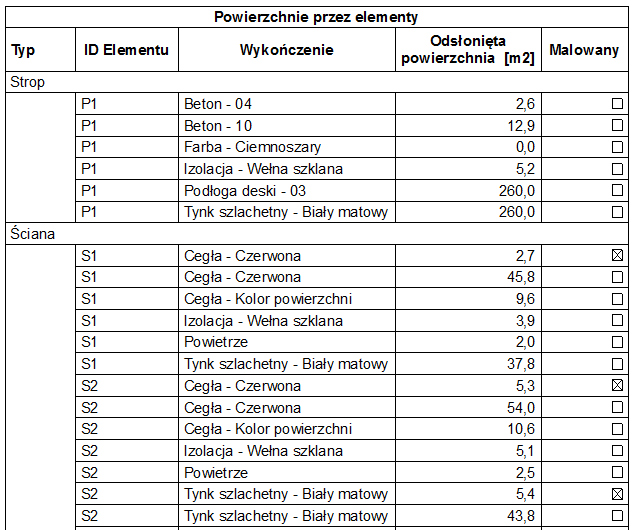

•Wykończenia elementów to zestawienia widocznych powierzchni wykorzystywanych przez wszystkie typy elementów i ich odsłoniętych powierzchni.
Pole wskazuje czy wykończenie powierzchni w zestawieniu różni się od wykończenia powierzchni Materiału budowlanego - np. czy zostało “zamalowane”.

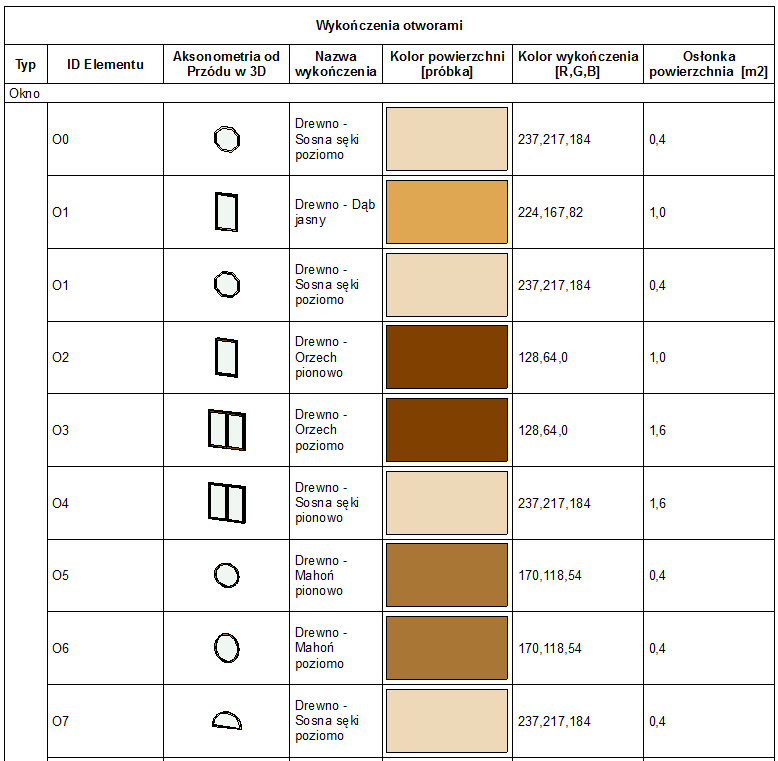

•Wykończenia i otwory to zestawienie wykończeń powierzchni (w tym szklanych) Drzwi i Okien. Zatem zestawienie uwzględnia wykończenia powierzchni wykorzystane w ramach, obudowach oraz akcesoriach, takich jak okiennice, listwy progowe czy parapety).

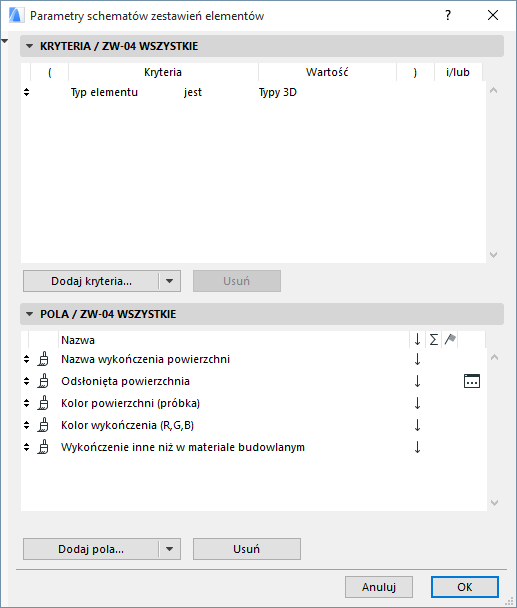

Aby skonfigurować zawartość zestawień powierzchni, należy wykorzystać pola dostępne w Ustawieniach schematu.
Szczegóły na temat konfiguracji zestawienia, zobacz Okno dialogowe Ustawienia Schematu (Zestawienie Interaktywne).
Wyeksponowany obszar to część wykończenia powierzchni elementu, która zostałaby zakryta podczas malowania. Na poniższym schemacie obszar oznaczony kolorem ciemnoniebieskim uznany jest jako “Wyeksponowany”, a obszary jasnoniebieskie są “Zakryte”.
Można określić dokładnie co zostanie uznane za obszar eksponowany za pomocą opcji Zmniejsz wyeksponowany obszar w Ustawieniach schematu w Zestawieniu wykończeń powierzchni (zobacz poniżej).
Zmniejszanie odsłoniętej powierzchni

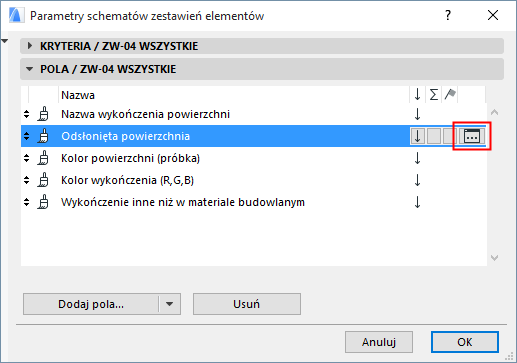

W Parametrach schematu kliknij przycisk oznaczony trzema kropkami po prawej stronie nazwy pola, aby wyświetlić okno dialogowe Zmniejsz wyeksponowany obszar.
Za pomocą tego okna dialogowego można zawęzić elementy uznawane jako “wyeksponowane” podczas tworzenia zestawienia Powierzchni wyeksponowanych w zestawieniu wykończeń powierzchni.
W oknie dialogowym Zmniejsz wyeksponowany obszar można określić kryteria dla elementów, które powinny zostać uznane za zakrywające powierzchnię.
Na przykład: zwykłe elementy konstrukcyjne ustawione są według konstrukcji, a jeśli nachodzą na powierzchnię ściany, powierzchnia tej ściany zostanie odpowiednio zmniejszona.
Jednak w tym przykładzie, obiekty, lampy i strefy nie będą miały wpływu na powierzchnię wyeksponowaną, zatem są wyraźnie wyłączone.
Ukryj powierzchnie o zerowej powierzchni wyeksponowanej: Ta opcja jest domyślnie zaznaczona. Powierzchnie niewyeksponowane o zerowej wartości widocznej powierzchni nie są pokazane w zestawieniu.
