Przypisywanie Wypełnienia przekrojowego

•W przypadku elementów konstrukcyjnych (Ściana/Strop/Belka/Słup/Powłoka/Kształt/Siatka): Wypełnienia przekrojowe przypisywane są zgodnie z atrybutem Materiał budowlany. Element konstrukcyjny wykorzysta wypełnienie przekrojowe skonfigurowane dla przypisanego Materiału budowlanego.

Zobacz MATERIAŁY BUDOWLANE.

•Dla elementów GDL (Obiekty, Przegrody strukturalne) lub odręcznych Wypełnień tworzonych przy użyciu narzędzia Wypełnienie, Wypełnienia przekrojowe przypisywane są we właściwych oknach dialogowych Ustawień wypełnień.

Aby określić domyślne wypełnienie przekrojowe dla elementu GDL, np. Obiekt:

1.Uaktywnij narzędzie Obiekt. lub zaznacz wstawiony obiekt.

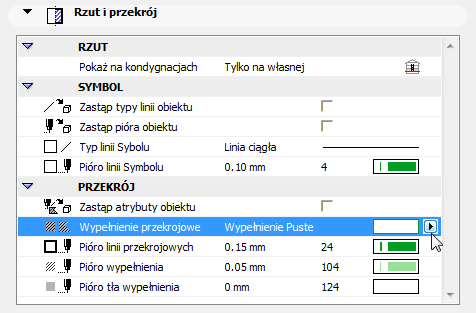

2.Przejdź do panelu Rzut i Przekrój w oknie Ustawień Elementu (lub kliknij przycisk Rzut i Przekrój w palecie Info).

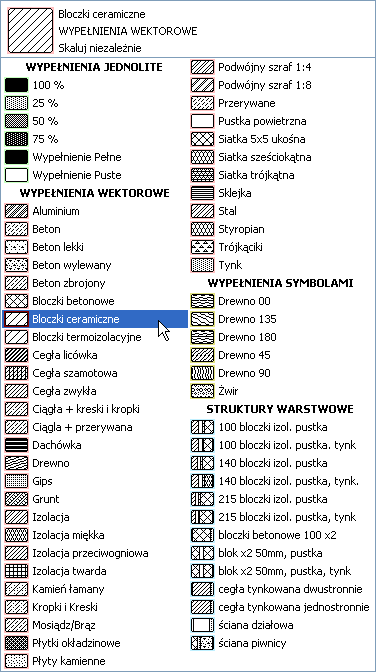

3.Kliknij nazwę lub ikonę wypełnienia dla Wypełnienia przekrojowego, aby wyświetlić listę dostępnych rodzajów wypełnień i wybierz jedno z nich.

Uwaga: W tej palecie dostępne będą tylko te rodzaje wypełnień przekrojowych, którym przypisano kategorię "Wypełnienia kryjące" w menu Opcje > Atrybuty Elementów > Rodzaje wypełnień.
