Etykieta symbolowa dla Informacji o elementach

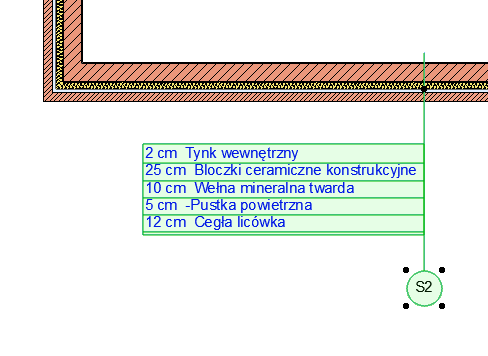

Dzięki Etykietom symbolowym możesz wyświetlić każdą informację o danym elemencie, np. rodzaje i grubość warstw ścian.

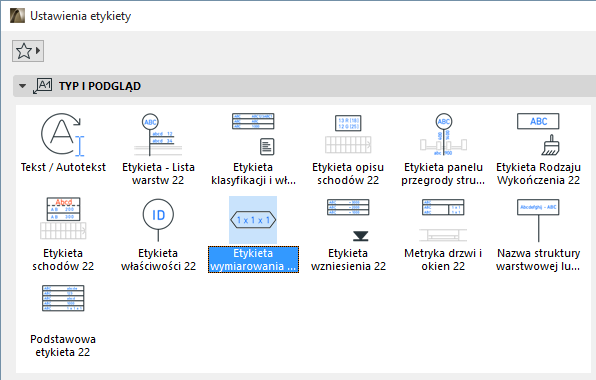

Etykiety symbolowe to Obiekty GDL. Wraz z Etykietami tekst/autotekst, są one dostępne w menu rozwijanym narzędzia Etykieta oraz w Ustawieniach narzędzia Etykieta.
Poniżej wymieniono standardowe Etykiety symbolowe dostępne w Bibliotece INT ARCHICADa. Etykiety dostępne w innych lokalizowanych bibliotekach ARCHICADa mogą różnić się w zależności od lokalnych potrzeb.
|
|
Parametry elementów Klasyfikacja i właściwości Cechy IFC |
|
|
|
ID elementu/modułu Hotlink |
|
|
|
ID elementu/modułu Hotlink Wymiary Wartości właściwości |
|
|
|
Wymiary Powierzchniowe Kubatura |
|
|
|
ID elementu/modułu Hotlink Wymiary Wykończenia |
|
|
|
Wymiarowanie pionowe |
|
|
|
Etykieta podstawowa |
ID elementu/modułu Hotlink Nazwa Wymiarowanie pionowe Wymiary Powierzchniowe Kubatura Lista warstw Nazwa warstwy/profilu/materiału budowlanego Wykończenia |
|
|
Etykieta właściwości |
ID elementu/modułu Hotlink Nazwa Wartości właściwości |
|
|
Właściwości materiałów budowlanych ID elementu/modułu Hotlink Wymiary Lista warstw |
|
|
|
Wymiary Parametry |
|
|
|
Wymiary właściwe dla schodów (szerokość, wysokość stopnia, głębokość stopni, liczba podstopnic) |
|
|
|
Wykończenia |
Zobacz także Nadawanie etykiet Przegrodom strukturalnym.
Zobacz także Wybierz rodzaj wykończenia (dla etykiety Wykończenie).

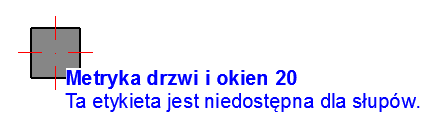

Nie wszystkie etykiety można wstawić przy każdym typie elementu. Na przykład, jeśli niechcący dołączysz Metryczkę Drzwi/Okna do Słupa, odpowiedni tekst odnośnika poinformuje o pomyłce.

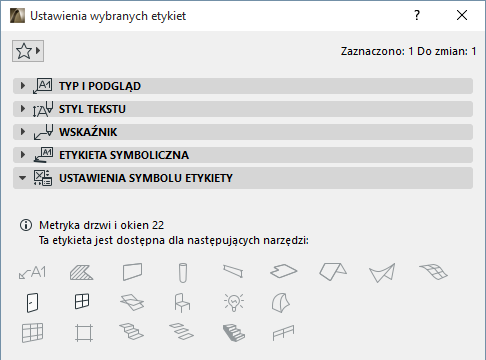

Uwaga: Własne ustawienia każdej etykiety dostarczają informacji na temat typów elementów, do jakich można je zastosować.
Szczegóły - zobacz Własne parametry dla Etykiet symbolowych.
Można również utworzyć własną Etykietę, zapisując elementy rysunku 2D, wraz z Autotekstem.
Zobacz Zapisz elementy 2D jako etykietę.
