Szablon arkusza stanowi wzorzec, który definiuje rozmiar Arkuszy (stron) w Teczce arkuszy. Do każdego Arkusza jest przypisany Szablon arkusza.
Elementy graficzne i tekstowe wstawione do Szablonu arkusza ("Elementy szablonu"), pojawią się we wszystkich Arkuszach wykorzystujących ten Szablon jako wzorzec.
Szablony arkuszy są umieszczane w folderze Szablonów Teczki arkuszy i mogą mieć nadane różne nazwy.
ARCHICAD udostępnia kilka wstępnie zdefiniowanych Szablonów arkuszy. Istnieje możliwość wybrania jednego z nich lub utworzenia własnego Szablonu.
Większość tych opcji można skonfigurować w Ustawieniach szablonu arkusza.
Zobacz Ustawienia szablonu arkusza.
Otwórz Szablon Arkusza
Aby otworzyć Szablon arkusza, należy dwukrotnie kliknąć jego nazwę w Teczce arkuszy.
Domyślnie wszystkie Arkusze i Szablony arkusza otwarte w nowej zakładce lub oknie.
Po otwarciu nowego Arkusza lub Szablonu arkusza, możesz zastąpić nim już otwarty lub otworzyć go w nowej zakładce. To ustawienie można zmienić w menu Opcje > Środowisko pracy > Więcej opcji.
Domyślny Szablon arkusza:

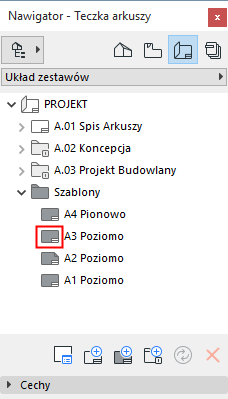

Jeden z Szablonów arkuszy zostanie domyślnie wybrany dla nowo utworzonego Arkusza. Domyślny Szablon arkusza oznaczony jest ikoną szablonu z zagiętym rogiem.
Aby zmienić domyślny Szablon arkusza dla danych Arkuszy:
Wybierz żądany domyślny Szablon arkusza w Nawigatorze lub Organizatorze, a następnie wykonaj jedną z poniższych czynności:
•Z menu kontekstowego wybierz Ustaw jako domyślny
•Otwórz Szablon Arkusza i zaznacz pole Ustaw jako domyślny Nowy Arkusz.
Zastosuj Szablon arkusza
Aby zastosować inny Szablon arkusza dla danego Arkusza, należy wykonać jedną z poniższych czynności:
•Przeciągnij i upuść dowolny Szablon arkusza na zaznaczony Arkusz
•Przeciągnij i upuść Arkusz na dowolny Szablon arkusza

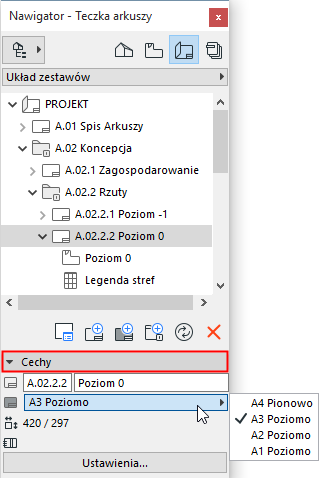

•Zaznacz Arkusz i wybierz inny Szablon z rozwijanej listy znajdującej się w zakładce Cechy palety Nawigatora lub w oknie dialogowym Ustawień arkusza.
Aby utworzyć nowy Szablon arkusza, wykonaj jedną z poniższych czynności:
•Użyj polecenia Nowy Szablon arkusza z menu kontekstowego dowolnego elementu folderu Szablonów w Nawigatorze.
•Wybrać polecenie z menu Dokument > Teczka arkuszy > Nowy Szablon arkusza.

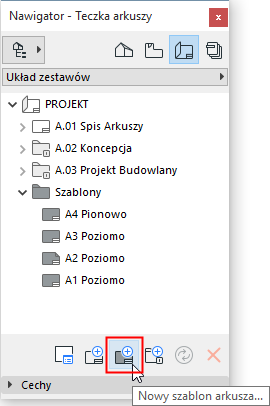

•Kliknij ikonę Nowy Szablon arkusza w Nawigatorze lub Organizatorze.
Szablon arkusza Tabelki rysunku
Domyślne Szablony arkuszy zawierają standardowe tabelki rysunku utworzone z elementów rysunkowych 2D oraz bloków tekstowych, w tym Autotekst. Autoteksty opierają się na specjalnych definicjach, które są automatycznie generowane przez program.
Zobacz także Autotekst.

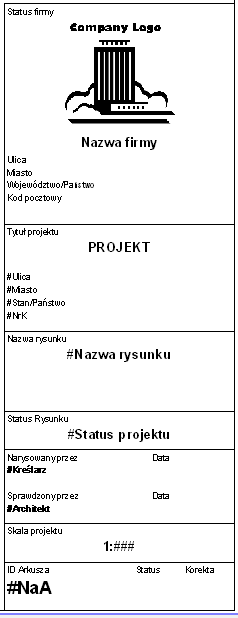

Tabelka rysunku przedstawiona poniżej zawiera elementy Autotekstu (Nazwa projektu, Nazwa rysunku, Status projektu, Numer ID Arkusza i inne) oraz zwykłe bloki tekstowe i logo.
Możesz edytować tabelkę rysunku, otwierając Szablon arkusza i wykorzystując narzędzia rysunkowe 2D oraz narzędzia tekstowe, w celu dodania lub zmiany zawartości.
Wyświetlanie elementów szablonu arkusza
Aby przypisać jednolity kolor wszystkim elementom Szablonu, wykonaj tę konfigurację w menu Opcje > Środowisko pracy > Opcje ekranowe. W przeciwnym razie elementy Szablonu będą wyświetlane w oryginalnych kolorach.
Aby wyświetlić elementy Szablonu poniżej lub powyżej Arkusza, kliknij wybraną opcję w panelu Nazwa i rozmiar w oknie Ustawienia szablonu arkusza.
Możesz schować elementy Szablonu na wszystkich Arkuszach, wyłączając opcję Widok > Opcje wyświetlania > Elementy Szablonu na Arkuszach. Opcja ta ma również wpływ na elementy Szablonu Arkusza w Podrysie.
Jeżeli wyświetlasz Arkusz jako Podrys, wszystkie elementy Szablonu będą wyświetlane jako część Podrysu.
