Utwórz Hyper-Model BIMx przy użyciu kreatora

Użyj tej metody (Plik > Publikuj BIMx Hyper-model), aby utworzyć nowy zestaw publikacji BIMx Hyper-model, bądź ponownie opublikować istniejący zestaw.

Rozpocznij od ustawienia pożądanego widoku w oknie 3D. Widok ten będzie podstawą dla pliku Hyper-model.

Jeśli chcesz dołączyć galerię położeń kamery w modelu BIMx, musisz wstawić kamery na Rzucie i wybrać jedną z nich.

Być może, aby zapewnić najbardziej wydajne działanie, przed zapisaniem modelu ARCHICADa w formacie BIMx trzeba będzie go zoptymalizować.

Zobacz BIMx: Uwagi na temat danych modelu, jego rozmiaru, tekstur i cieni.

1.Użyj polecenia Plik > Publikuj BIMx Hyper-model.

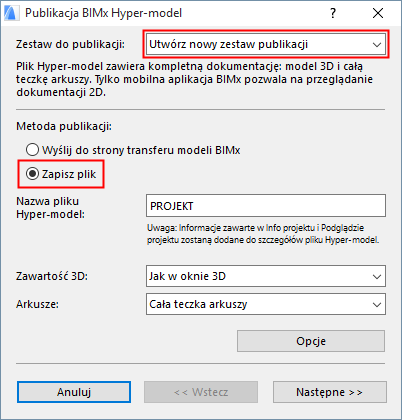

2.W wyświetlonym oknie dialogowym wybierz opcję Utwórz nowy zestaw publikacji.

3.Wybierz metodę publikacji:Wyślij do strony transferu modeli BIMx lub Zapisz plik.

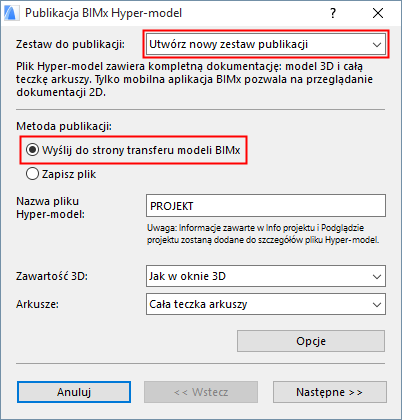

–Kliknięcie Wyślij do strony transferu modeli BIMx spowoduje wysłanie pliku do strony bimx.graphisoft.com. (Przed skorzystaniem z serwisu należy się zarejestrować.)

4.Nazwa pliku Hyper-model: Możesz użyć tego pola do zmiany nazwy pliku Hyper-model.

Uwaga: Plik Hyper-model będzie zawierał dane z Info projektu ARCHICADa jak również obrazek podglądu.

5.Zawartość 3D: Wybierz tę opcję, aby przefiltrować zawartość 3D modelu:

–Jak w oknie 3D: Użyj bieżącego widoku

–Polecenia Ukrycie obiektów i Tylko elementy konstrukcyjne ograniczają ilość elementów uwzględnionych w widoku 3D, tym samym zmniejszając rozmiar pliku. To może być istotne w zależności od pojemności urządzeń przenośnych stosowanych do przeglądania plików Hyper-model BIMx.

Zobacz także BIMx: Uwagi na temat danych modelu, jego rozmiaru, tekstur i cieni.

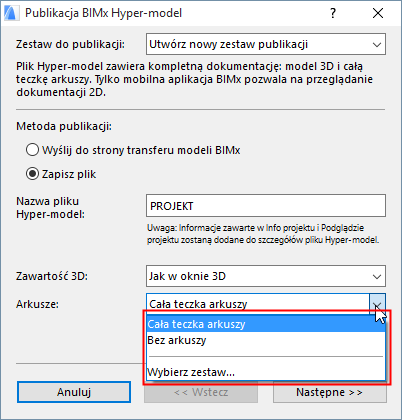

6.Arkusze: Wybierz arkusze, przeznaczoną do publikacji do pliku BIMx Hyper-model: Cała teczka arkuszy; Bez arkuszy lub wybierz zestaw.

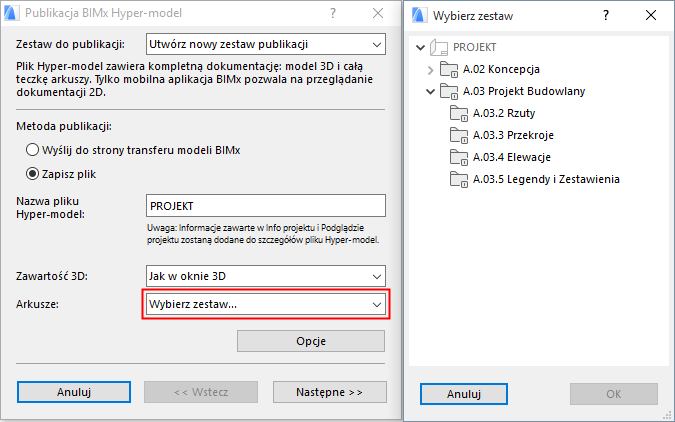

–Kliknij Wybierz zestaw, aby wybrać Zestaw teczki arkuszy.

Uwaga: Korzystając z kreatora nie możesz dodawać ani usuwać pojedynczych arkuszy z nowego Zestawu publikacji. Aby to uczynić, musisz skorzystać z Publikatora w palecie Organizatora.

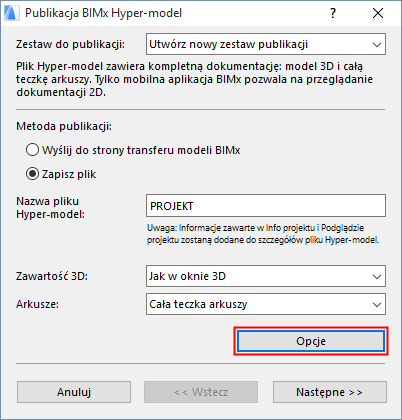

7.Kliknij Opcje, aby wywołać okno Opcje eksportu do BIMx.

Więcej szczegółów, patrz Etap 3: Ustaw opcje eksportu do BIMx.

8.Kliknij Dalej.

9.Skonfiguruj opcje w zależności od wybranej metody publikacji (Wyślij lub Zapisz).

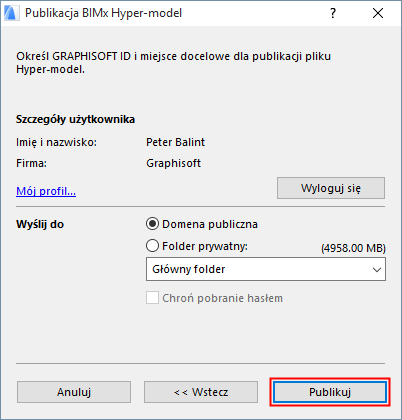

–Jeśli wysyłasz plik BIMx Hyper-model:

-Wybierz, czy chcesz wysłać plik do Domeny Publicznej, czy do prywatnego folderu. W przypadku opcji prywatnego folderu, można także wybrać, aby plik był chroniony hasłem.

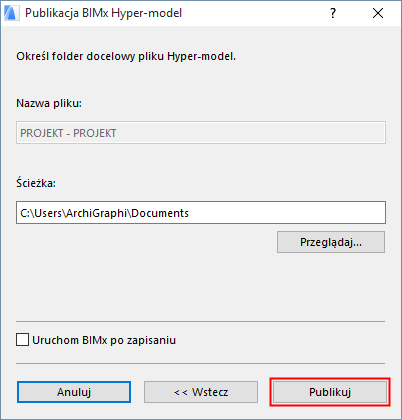

–Jeśli zapisujesz plik BIMx Hyper-model:

-Określ ścieżkę docelową pliku.

-Opcjonalnie możesz zaznaczyć pole Uruchom BIMx po zapisaniu, aby otworzyć model BIMx w przeglądarce BIMx.

10.Wciśnij przycisk Publikuj.

Więcej szczegółów, patrz Etap 4: Proces publikacji.
