Nawigacja w oknie Menedżera projektu IFC: Atrybuty i właściwości

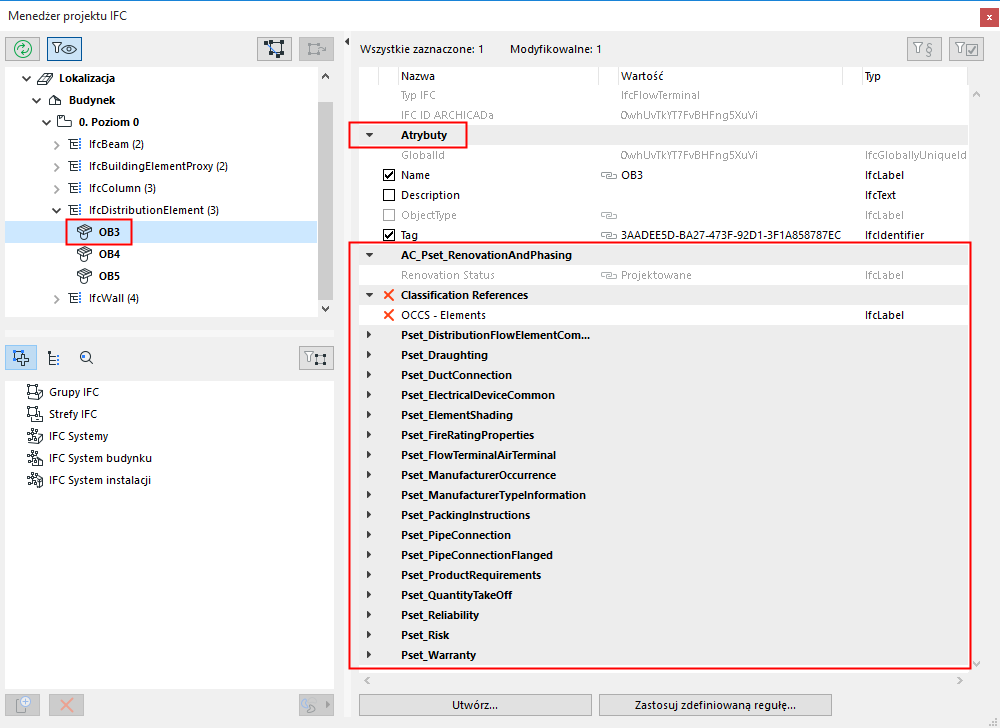

Wybierz w strukturze element projektu: dla zaznaczonego elementu po prawej stronie Menedżera projektu IFC wyświetlone zostaną:

•dostępne atrybuty IFC

•Właściwości pogrupowane w zestawy

•Klasy odniesienia

Jeśli zaznaczysz kilka elementów, pokazane zostaną dane IFC ostatniego zaznaczonego elementu.

Na górze listy, pokazane są numery zaznaczonych/edytowalnych elementów.

Wiele Właściwości IFC i atrybutów definiowanych jest automatycznie, na podstawie reguł Mapowania właściwości określonych w Translatorze eksportu IFC.

Filtruj dane pokazane w Menedżerze projektu IFC

Dostępnych jest wiele ustawień domyślnych typów danych IFC i zazwyczaj nie wszystkie muszą być jednocześnie widoczne w Menedżerze projektu IFC. Użyj dwóch przycisków filtrowania znajdujących się w górnym prawym rogu, aby ograniczyć wyświetlane tutaj dane:

Pokaż tylko właściwości z aktywnego translatora

Aktywuj ten przycisk, aby wyświetlić tylko te dane, zgodnie z ustawieniem domyślnym Mapowania właściwości w translatorze podglądowym.

Pokaż tylko właściwości z aktywnego translatora (mapowanie właściwości do eksportu IFC)

Zobacz także: Translator podglądowy oraz: Mapowanie właściwości dla eksportu IFC.

Jeśli nie aktywujesz tego filtra, Menedżer właściwości IFC pokaże również nowe właściwości utworzone w tym miejscu i w oknach dialogowych Ustawień elementów, wraz z własnymi danymi dodanymi podczas procesu importu.

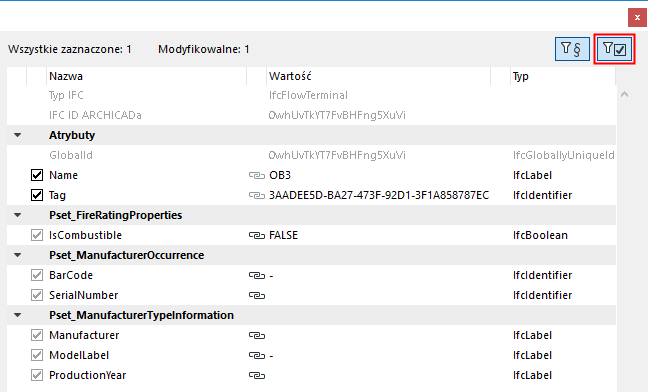

Pokaż tylko elementy mające wartości

Używając tego przełącznika można wyświetlić tylko dane, którym przypisano wartości: oznacza to, że jego pole jest aktywne.

Uwaga: Właściwość, której pole jest puste ale pole wyboru jest zaznaczone, liczy się jako właściwość o przypisanej wartości.
