Mapowanie właściwości dla importu IFC
Plik > Współdziałanie > IFC > Translatory IFC

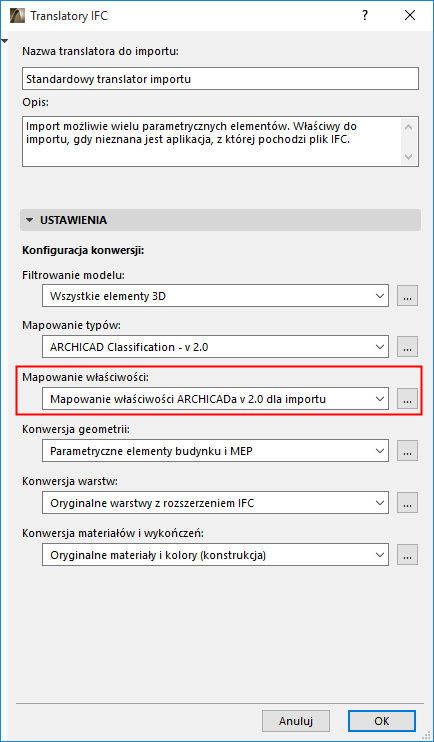

Wybierz translator, który chcesz importować i otwórz ustawienie Mapowanie właściwości.
Użyj ustawienia domyślnego Konwersji, aby określić, jak traktować właściwości elementów IFC importowanych do ARCHICADa.
Tematy omówione w tym rozdziale
Korzystanie z tabeli mapowania
Przypisywanie wartości właściwości w ARCHICADzie (na podstawie mapowania właściwości IFC)
Import danych IFC do Kategorii ARCHICADa
Zastąp brakujący status przebudowy

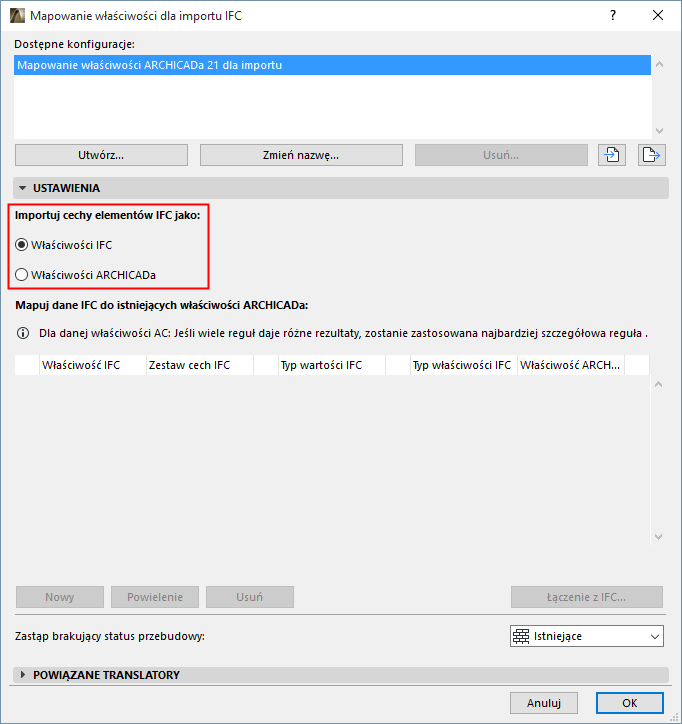

Wybierz Właściwości IFC lub Właściwości ARCHICADa:

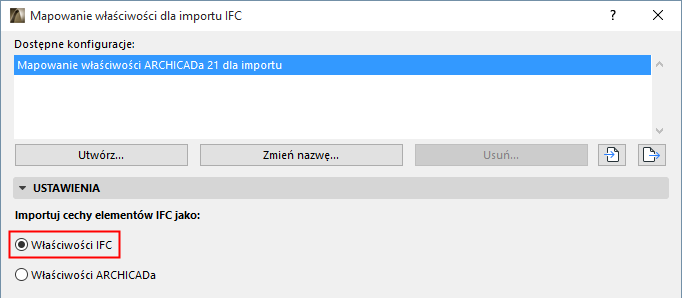

Importuj jako Właściwości IFC
•Jest to domyślna opcja: ARCHICAD importuje wszystkie właściwości zaimportowanych elementów IFC.
•Dane te będą teraz dostępne jako Właściwości IFC w różnych częściach interfejsu ARCHICADa, np. w Znajdź i Zaznacz oraz Ustawieniach schematów w zestawieniach elementów. (W ten sposób właściwości IFC były importowane we wcześniejszych wersjach AC.)
•Jeśli wybierzesz tę opcję, nie musisz używać Mapowania właściwości.
Importuj jako Właściwości ARCHICADa
Ta opcja jest przydatna, jeśli chcesz udostępnić niektóre dane IFC dla funkcji ARCHICADa wykorzystujących Właściwości ARCHICADa (ale nie Właściwości IFC). Są to następujące funkcje:
•Warianty graficzne
•Właściwości zdefiniowane w wyrażeniu
•Wykrywanie kolizji
•Etykiety Autotekst
Ta opcja aktywuje tabelę mapowania. Za pomocą tabeli określ, które wartości właściwości IFC mają zostać zaimportowane do których istniejących właściwości ARCHICADa.
•Każda Właściwość IFC figurująca na liście (zdefiniowana przy użyciu pierwszych czterech kolumn od lewej strony) zostanie zmapowania do Właściwości ARCHICADa w bieżącym projekcie (kolumna skrajnie z prawej strony).
•W bieżącym projekcie nie zostaną wygenerowane żadne nowe właściwości ARCHICADa.
•Właściwości IFC nieuwzględnione w tabeli mapowania zostaną pominięte podczas importu.
Warto pamiętać:
–Zestaw Właściwości ARCHICADa dostępnych dla dowolnego elementu w ARCHICADzie zależy od Klasyfikacji elementu.
–Każda Właściwość ARCHICADa posiada wartość domyślną (przypisaną w Menedżerze właściwości).
–Dla elementów zaimportowanych z IFC, tabela mapowania pozwala zmienić wartość właściwości ARCHICADa z domyślnej na wartość własną, na podstawie odpowiednich danych IFC, jeśli są one dostępne.
