Konwersja warstw dla importu IFC

Plik > Współdziałanie > IFC > Translatory IFC

Wybierz translator, który chcesz importować i otwórz ustawienie Konwersja warstwy.

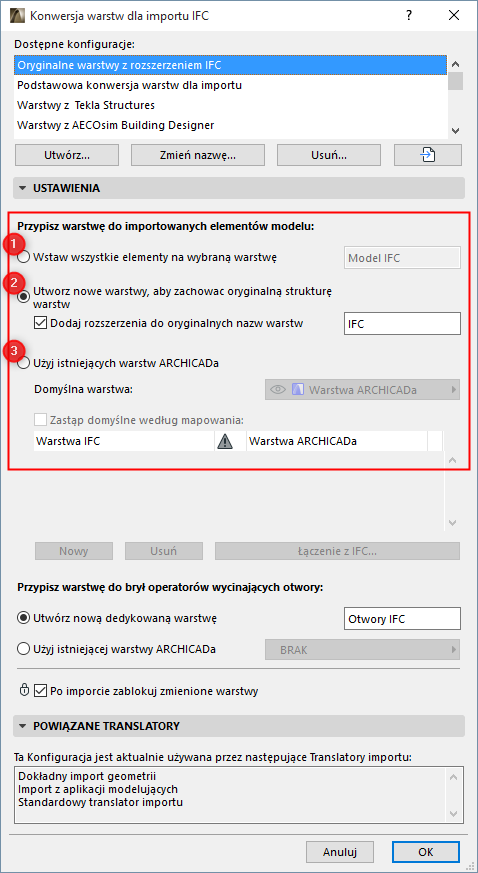

To okno umożliwia wybór metody umieszczenia zaimportowanych elementów na warstwach ARCHICADa. Można wybrać jedną z trzech różnych metod:

Wstaw wszystkie elementy na wybraną warstwę

Zaimportowane elementy zostaną umieszczone na nowej, pojedynczej warstwie, opisanej przez użytkownika (np. na warstwie “Import IFC”). (Wprowadź żądany tekst w polu wprowadzania). Oryginalne nazwy warstw modelu IFC zostaną utracone.

Utwórz nowe warstwy, aby zachować oryginalną strukturę warstw

ARCHICAD utworzy warstwy, używając oryginalnych nazw warstw modelu IFC (np. IfcPresentationLayerAssignment) i umieści na nich importowane elementy.

•Dodaj rozszerzenia do oryginalnych nazw warstw: Zaznacz to pole, aby dodać własne rozszerzenie (np. „Model IFC”) do każdej nazwy warstwy. (Wprowadź żądany tekst w polu wprowadzania). Dzięki temu, użytkownik będzie w stanie sortować warstwy według ich rozszerzenia w oknie dialogowym Ustawienia warstw ARCHICADa.

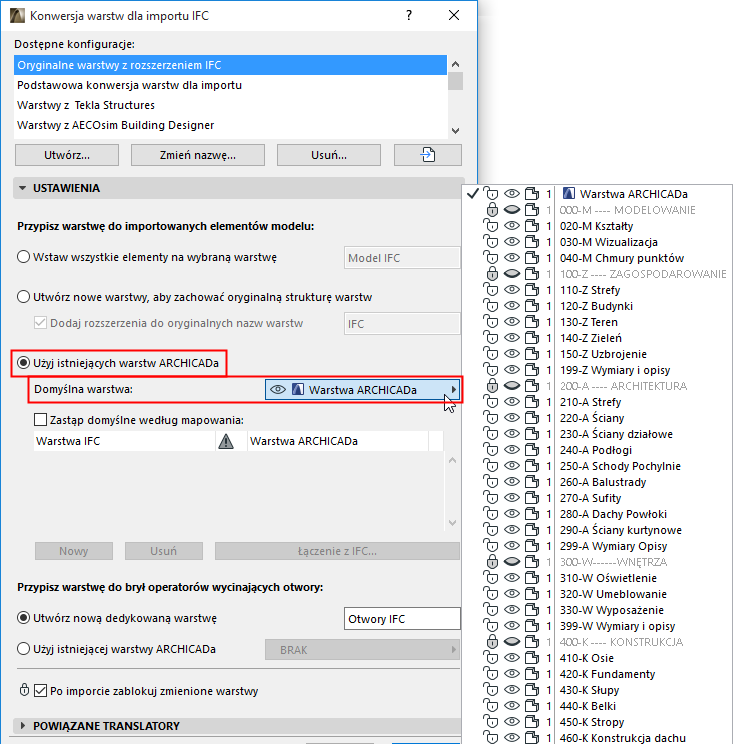

Użyj istniejących warstw ARCHICADa

Z rozwijanego okna Warstwy domyślnej wybierz istniejącą warstwę z projektu ARCHICADa, na której wstawione zostaną importowane elementy.

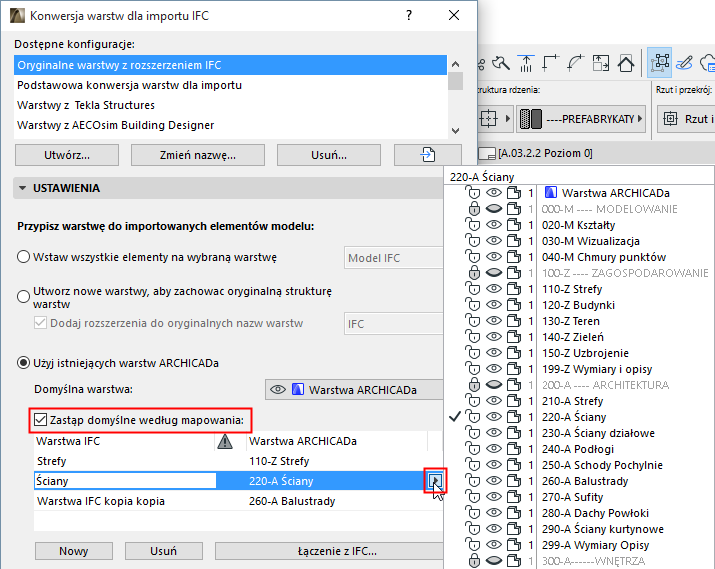

Zastąp domyślną warstwę według mapowania

Zaznacz to pole, aby mapować poszczególne warstwy ręcznie, zamiast wykorzystywać domyślną warstwę z listy rozwijanej.

Kliknij Łączenie z IFC, aby wyszukać model IFC i dołączyć nazwy Warstw IFC do okna dialogowego Mapowania.

Można również wybrać opcję Nowa, aby ręcznie dodać nazwę Warstwy IFC.

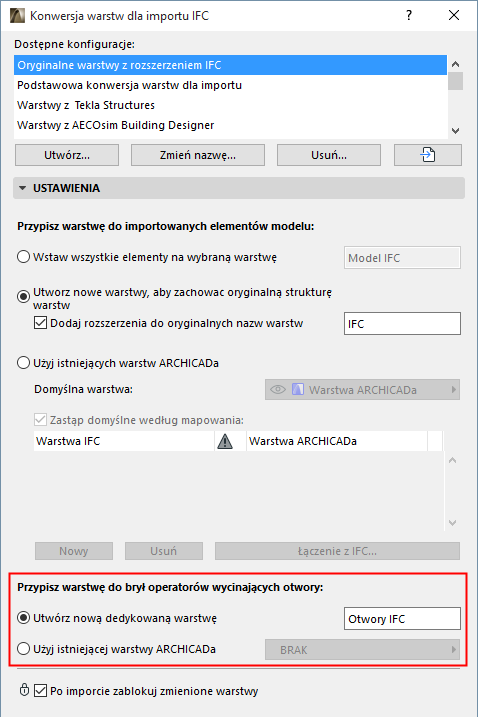

Przypisz warstwę do brył operatorów wycinających otwory

Niektóre zaimportowane otwory można utworzyć tylko w ARCHICADzie poprzez zastosowanie Działania na elementach bryłowych. W takich przypadkach, ARCHICAD zastosuje elementy operatora, aby wygenerować otwory automatycznie poprzez działania na elementach bryłowych.

Podczas importu IFC można zdefiniować ustawienia warstwy tych operatorów Działań na elementach bryłowych:

•Utwórz nową dedykowaną warstwę

•Użyj istniejącej warstwy ARCHICADa

Uwaga: Jeśli przesuwasz jakiekolwiek elementy docelowe, sprawdź czy pokazana jest warstwa operatora i przenieś elementy docelowe i operatory razem: w tym celu unikaj modyfikowania oryginalnej geometrii importowanych elementów.

Uwagi na temat Konwersji warstw:

•Podczas procesu importu automatycznie określony zostanie numer grupy przecięć dla wszystkich zaimportowanych warstw; numer ten będzie różnił się od numeru grupy przecięć dla warstw w bieżącym projekcie. Dzięki tej różnicy elementy w zaimportowanych warstwach nie przetną się z istniejącymi elementami projektu.

•Jeśli elementy były konwertowane w odpowiedniki elementów konstrukcji w ARCHICADzie (czyli nie zostały zmienione w Obiekty ani Kształty; zobaczKonwersja geometrii dla importu IFC powyżej ), wtedy elementy na identycznych warstwach mogą mieć zmienione geometrie ze względu na automatyczne przecięcia. Aby tego uniknąć, należy ustawić 0 jako numer grupy przecięć.

•Jeśli warstwy o tej samej nazwie istnieją już w ARCHICADzie, nowe warstwy nie zostaną utworzone; zaimportowane elementy zostaną umieszczone w ARCHICADzie na istniejących warstwach o nazwie jak w pliku IFC.
