Mapowanie typów dla eksportu IFC
Plik > Współdziałanie > IFC > Translatory IFC
Wybierz translator, który chcesz eksportować i otwórz ustawienie Mapowania typów.
Z okna dialogowego konfiguracji wybierz opcję Mapowanie typów dla eksportu IFC, aby otworzyć definicje mapowania.
Mapowanie według typu elementów
Podczas eksportu modelu do formatu IFC, każdemu jego elementowi przypisany zostaje Typ IFC.
W tym oknie dialogowym można zdefiniować sposób przypisania Typu IFC każdemu eksportowanemu elementowi ARCHICADa.
Istnieją dwa sposoby mapowania typów do eksportu IFC:
•Według typu elementu
•Według klasyfikacji
Każdy z nich opisano poniżej.
Mapowanie według typu elementów
Przypisuje każdy typ elementu ARCHICADa automatycznie do domyślnego, podstawowego typu IFC, odpowiadającego odpowiedniemu narzędziu ARCHICADa lub (w przypadku obiektów GDL) Podtypowi obiektu.
Wybranie tej metody sprawia, że mapowanie ręczne nie będzie potrzebne. Pozostałe opcje w oknie dialogowym będą nieaktywne.
Szczegóły - zobacz Wbudowane mapowanie Typu IFC w ARCHICADzie.
Mapuje każdą klasyfikację ARCHICADa z typem IFC, typem produktu i/lub typem skonfigurowanym. Ta metoda umożliwia elastyczną i szczegółową klasyfikację typu IFC, zgodnie z określonymi standardami IFC.
Aby skorzystać z tej metody:

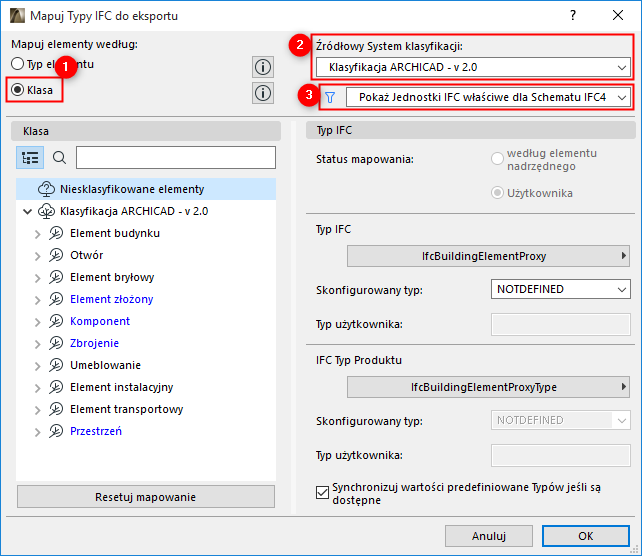

1.Zaznacz Mapowanie według klasyfikacji.
2.Wybierz System klasyfikacji (spośród dostępnych w projekcie ARCHICADa). Klasyfikacja wybranego systemu pokazana jest teraz po lewej stronie okna dialogowego.
3.Ustaw Filtr, aby wyświetlić definicje typów IFC według Schematu IFC3, schematu IFC2x3 lub według obu schematów. Jest to istotne podczas naprawiania błędnych definicji mapowania (zobacz Jak naprawić ostrzeżenia o błędach w oknie dialogowym Mapowanie typów). Domyślnie, filtr automatycznie będzie odpowiadał Schematowi IFC bieżącego ustawienia domyślnego.
Teraz możesz mapować klasyfikacje po lewej stronie do definicji typów IFC po prawej stronie, jak pokazano poniżej (według głównego i własnego).
Mapowanie klasyfikacji według elementu nadrzędnego
Mapuje wybrane Klasyfikacje z Typami IFC, według ich Klasyfikacji nadrzędnych. W przypadku takich Klasyfikacji (pokazanych na niebiesko), nie trzeba określać Typów IFC, ponieważ domyślnie zostanie im przypisany typ nadrzędny.
Indywidualne mapowanie klasyfikacji
Mapuje klasyfikację do Typu IFC oraz Typu produktu IFC wybranego przez użytkownika. Spowoduje to przypisanie do eksportowanych elementów bardziej szczegółowych definicji Typu IFC.

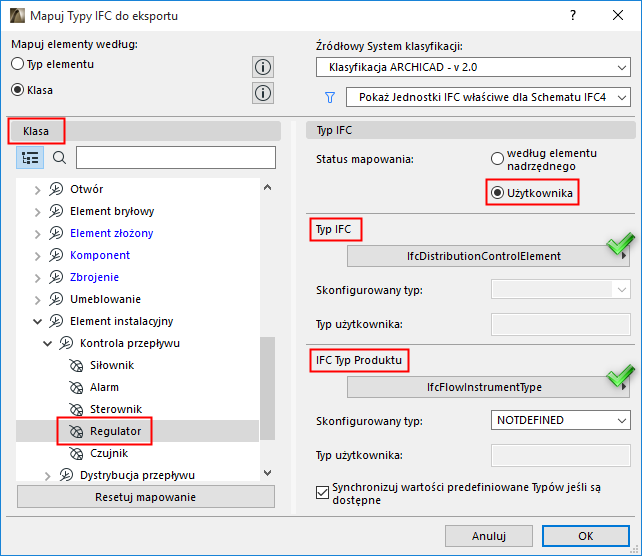

Na przykład, tutaj element jest sklasyfikowany w ARCHICADzie jako miernik przepływu i mapowany jest do przypisań Typu IFC i Typu produktu IFC, tak jak pokazano: kliknij okna rozwijane, aby zobaczyć listę obowiązujących definicji.
Mapuj do typu IFC i typu produktu IFC
Jeśli wybrany Typ IFC lub Typ produktu IFC posiadają skonfigurowane typy, można je również uwzględnić w mapowaniu.
W tym przypadku, Typ produktu miernika przepływu przypisany jest do Skonfigurowanego typu MANOMETR:
Wybierz skonfigurowany typ
Typ użytkownika
Jeśli lista Skonfigurowanych typów nie zawiera potrzebnego elementu, należy wybrać ZDEFUŻYTKOWNIKA i wprowadzić żądaną wartość w polu tekstowym.
Synchronizuj wartości skonfigurowanych typów
W większości przypadków, Skonfigurowane typy dla typu IFC i Typu produktu IFC powinny być identyczne. Aby przyspieszyć ten proces, pole Synchronizuj zaznaczone jest domyślnie:
Niewłaściwie skonfigurowane typy
Jeśli element klasyfikacji mapowany jest Skonfigurowanym typem, który nie jest dostępny w bieżącym schemacie (np. wartość FORMOWANIE jest dostępna w IFC4 a nie w IFC2x3), wtedy ta wartość będzie nieaktywna i nie zostanie wyeksportowana. (Ustawienie domyślne translatora będzie nadal obowiązywało.)
Resetuj mapowanie
Kliknij ten przycisk, aby cofnąć definicje mapowania przeprowadzone od momentu otwarcia okna dialogowego.
Uwaga: Konfiguracja Mapowanie typów w translatorze podglądowym posiada dodatkową funkcję: zdefiniowanie domyślnej klasyfikacji typu IFC elementów w bieżącym projekcie ARCHICADa.
Zobacz także Translator podglądowy.
