Każdy translator eksportu IFC zawiera zdefiniowane ustawienia filtrowania elementów przeznaczonych do eksportu.
Zestaw eksportowanych elementów można jednak dostosować podczas eksportu.

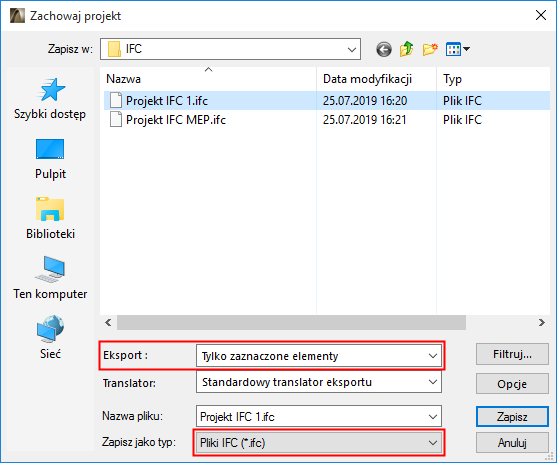

Opcje zapisu IFC: Eksportowane elementy
1.Otwórz menu Plik > Zapisz jako.
2.Wybierz format pliku IFC.
3.Wybierz opcję w polu Eksport:
•Tylko zaznaczone elementy w bieżącym widoku (ta opcja dostępna jest jedynie, jeśli w bieżącym widoku są zaznaczone elementy)
•Elementy widoczne na wszystkich kondygnacjach. Zapisując z widoku Rzutu, możesz wybrać opcję eksportu tylko widocznych elementów na bieżącej kondygnacji. Widoczność zależy od ustawień wyświetlacza (Warstwy, Częściowe wyświetlanie struktury itp).
•Cały projekt, niezależnie od zaznaczeń lub ustawień warstw.
Uwagi:
–Aby wyeksportować elementy typu Rysunek 2D, elementy opisu lub Siatki, nie wystarczy spełnić kryteria filtrów wymienionych powyżej (np. eksport w oparciu o zaznaczone lub widoczne elementy); przy użyciu ustawień translatora, należy również włączyć opcję eksportu. (Zobacz Wybierz eksportowane elementy 2D.)
–Publikator zawsze wykorzystuje tryb eksportu widocznych elementów, niezależnie od ustawień filtrowania modelu w stosowanym translatorze eksportu IFC.

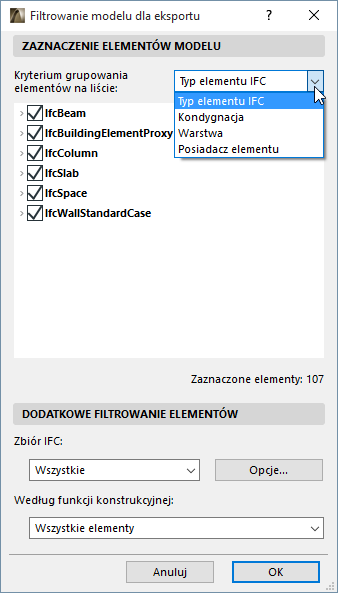

Opcje zapisu IFC: Filtrowanie modelu
W oknie Zapisz, kliknij przycisk Filtr, aby otworzyć to okno.
Za pomocą tej listy można bardziej szczegółowo przefiltrować elementy przeznaczone do eksportu.
Kryterium grupowania elementów na liście
Aby ułatwić filtrowanie, przesortuj lub pogrupuj elementy na liście w następujący sposób:
•Typ elementu IFC
•Kondygnacja: Utwórz listę elementów według ich położenia na kondygnacji
•Warstwa: Zestawienie elementów IFC i elementów podzielono według warstw.
•Posiadacz elementu: typy elementów IFC i elementy są podzielone według ich autora. (Podczas eksportu, wszystkie elementy uznawane są za należące do tego samego właściciela).
Zobacz także Informacja na temat posiadacza elementu.
Dodatkowe filtrowanie elementów
W razie potrzeby, można bardziej szczegółowo przefiltrować elementy według Zbioru IFC lub Funkcji konstrukcyjnej.
