Okno dialogowe Łącz Przestrzeń Modelu DXF-DWG

W celu otwarcia tego okna, skorzystaj z polecenia Plik > Współdziałanie > Łącz i w oknie przeglądarki komputera wybierz odpowiedni plik DWG lub DXF. W oknie Opcje Łączenia DXF-DWG, które zostanie wyświetlone, wybierz pierwszą opcję (Umieść zawartość Przestrzeni Modelu w bieżącym Widoku) i kliknij OK.

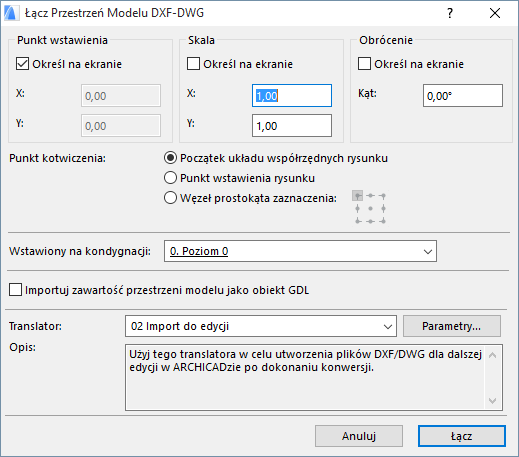

Spowoduje to otwarcie okna Łącz Przestrzeń Modelu DXF-DWG.

Opcje znajdujące się w tym oknie pozwalają na zdefiniowanie gdzie i jak importowany plik zostanie umieszczony na rzucie projektu ARCHICADa.

•Punkt wstawienia: Za pomocą pól X i Y możesz określić położenie lewego dolnego rogu prostokąta obejmującego wstawiany rysunek DWG-DXF lub jego Początek układu współrzędnych. Alternatywnie, możesz zaznaczyć opcję Określ na ekranie i określić te współrzędne kliknięciem na Rzucie.

•Skala: Pozwala określić numerycznie współczynnik przeskalowania rysunku dla kierunków X i Y lub graficznie, po zaznaczeniu opcji Określ na ekranie.

Uwaga: Jeżeli określisz skalę numerycznie, wpłynie to na rozmiar prostokąta obejmującego rysunek. Jeżeli nie, będziesz mógł rozciągać go graficznie podobnie jak elementy biblioteczne. Współczynniki skalowania mogą przyjmować wartości ujemne. Pozwala to na osiągnięcie efektu odbicia lustrzanego.

•Obrót: Pozwala na numeryczne określenie kąta obrotu rysunku względem jego punktu wstawienia lub graficznie, jeżeli wybrana jest opcja Określ na ekranie.

Uwaga: Jeżeli określisz kąt obrotu, rysunek zostanie wstawiony już z zadanym kątem. Jeżeli nie, będziesz mógł obracać prostokątem obejmującym rysunek po wskazaniu punktu wstawienia i ustalić kąt kliknięciem myszki lub numerycznie.

Punkt wstawienia: Pozwala określić, za pomocą którego punktu rysunku zostanie on umieszony na rzucie.

•Początek układu współrzędnych Rysunku: Początek Układu (współrzędne 0;0) dołączonego rysunku zostanie umieszczony w miejscu wskazanym przez użytkownika lub poprzez to Okno (sekcja Punkt wstawienia).

•Punkt wstawienia Rysunku: Własny punkt kotwiczenia (jeżeli istnieje) zostanie umieszczony we wskazanym położeniu.

•Węzeł prostokąta zaznaczenia: ARCHICAD oblicza rozmiar prostokąta obejmującego dołączany rysunek. Możesz wybrać jeden z 9 głównych punktów tego prostokąta, który zostanie umieszczony we wskazanym miejscu na rzucie.

Wstawiony na kondygnacji: Z tej rozwijanej listy możesz wybrać kondygnację, na której umieszczony zostanie rysunek DWG-DXF. Przed wstawieniem, ARCHICAD przełączy na wybraną kondygnację.

Importuj zawartość Przestrzeni Modelu jako obiekt GDL: Zaznacz tę opcję, jeśli chcesz importować zawartość modelu jako pojedynczy Obiekt GDL.

Translator: Wyświetla aktualny Translator DWG/DXF, wykorzystywany podczas konwersji dołączanych rysunków AutoCADa. Następnie wybierz polecenie Łącz. Możesz wybrać dowolny translator z rozwijanej listy (domyślny translator “Dla dalszej edycji” jest w zasadzie odpowiedni).

Aby zmodyfikować ustawienia translatora kliknij przycisk Parametry.

Szczegóły - zobacz Parametry translacji DXF/DWG.

Opis: Wyświetla krótki opis wybranego Translatora.
