Preferencje poziomów odniesienia

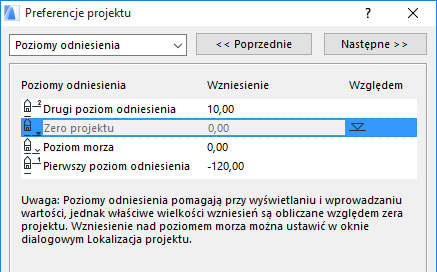

Można zdefiniować opcjonalne Poziomy Odniesienia, pomocne przy wstawianiu elementów. Definiowanie poziomów odniesienia odbywa się poprzez okno Preferencje poziomów (Opcje > Preferencje projektu > Poziomy odniesienia).
Wszystkie te ustawienia stosują się do Palety współrzędnych, Palety Info i do wszystkich okien dialogowych.
Wybierz Poziom Odniesienia i w razie potrzeby zmień jego nazwę. Następnie wpisz wzniesienie tego Poziomu w odpowiedniej kolumnie. W tym przykładzie określiliśmy górną wartość jako 400 metrów.
Wartość Poziomu morza wynika z Wysokości, którą można skonfigurować w menu Opcje > Preferencje projektu > Lokalizacja projektu.
Ułatwieniem przy obliczaniu wzniesień może okazać się przypisanie wartości 0 innemu Poziomowi Odniesienia niż Zero Projektu. Możesz więc, poprzez kliknięcie kolumny Względem przy nazwie Poziomu, określić który z Poziomów Odniesienia będzie poziomem 0.
Uwaga: Nie można zmienić nazwy poziomu odniesienia Zera projektu ani Poziomu morza.
Uwaga: Poziomy Odniesienia są pomocami związanymi jedynie z wyświetlaniem i wprowadzaniem wartości. Zmiana ich wartości nie ma wpływu na istniejące elementy, których aktualne wzniesienie jest zawsze mierzone od Zera projektu. Wyjątkiem są Linie siatki w Przekroju, których położenie zmienia się wraz z Poziomem odniesienia.
Zdefiniowane Poziomy Odniesienia będą teraz dostępne w polach Wzniesienia dołu [do poziomu odniesienia] w panelach Geometria i Położenie okien ustawień elementów konstrukcyjnych i obiektów.
Zobacz także Wstawianie elementów konstrukcyjnych w ARCHICADzie.

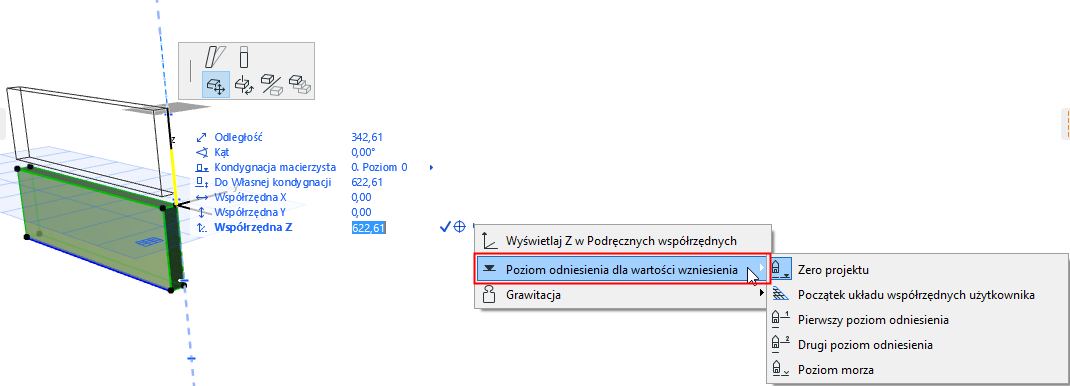

Poziomy odniesienia mogą być także wykorzystywane do pokazania wartości wzniesienia (Z) wyświetlanej w Podręcznych współrzędnych.
Zobacz Podręczne współrzędne.

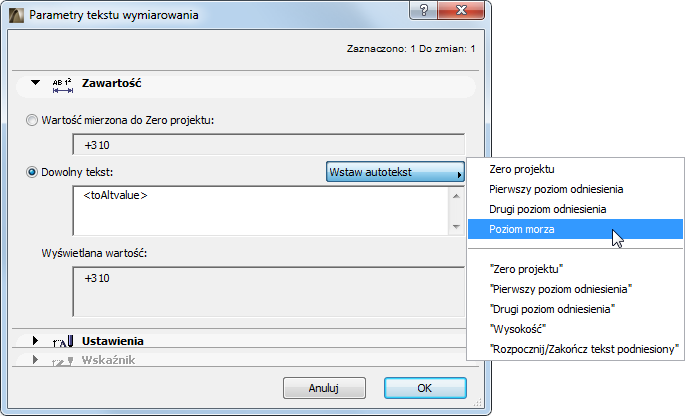

Poziomy odniesienia również mogą zostać wykorzystane jako Autotekst, np. Autotekst stosowany w Wymiarowaniu pionowym:
