Pióra i kolory (Ustawienia translacji DXF/DWG)
Są to opcje okna dialogowego Ustawień translacji DXF/DWG.
Zobacz Parametry translacji DXF/DWG.
Kolory piór ARCHICADa mogą być dowolnie konfigurowane, podczas gdy w AutoCADzie nie można modyfikować przypisania numerów piór do kolorów.
Pióra ARCHICADa mogą być konwertowane do Kolorów AutoCADa poprzez ręczne dopasowanie kolorów lub utworzenie tablicy dopasowania.
Aby przenieść numery piór, użyj domyślnego translatora “Zachowaj numery piór.” (Lista dostępnych translatorów znajduje się u góry okna dialogowego Parametrów translacji DXF-DWG.)
•Jeśli pióro wypełnienia tła w ARCHICADzie ustawione jest jako tło okna (-1), zostanie ono przekonwertowane do Wipeout AutoCADa .
•Kolor wypełnienia tła łat wynosi (-1): dzięki temu, kolor tła łaty będzie zawsze zgodny z kolorem tła okna. Przy eksportowaniu łat do AutoCADa ich tło jest wyświetlane jako "wipeout" (WPOut), bez ramki i łata również będzie wyświetlana poprawnie.
Uwaga: W wersjach AutoCADa wcześniejszych od AutoCADa 2004, opcja "Wipeout" dostępna jest jako “Express Tools.” "Wipeout" jest zintegrowane z AutoCADem 2004 .
Otwarta
•Ścieżka otwarta: Plik DXF/DWG otworzony w ARCHICADzie będzie posiadał tablicę piór dostosowaną do kolorów AutoCADa. Numery piór będą odpowiadały numerom kolorów w AutoCADzie.
Inny import: Podczas wykonywania innych operacji importu DXF/DWG innymi poleceniami (Łącz, Dołącz Xref, Otwórz obiekt, itp.), każdy kolor AutoCADa będzie w ARCHICADzie zastępowany najbardziej zbliżonym kolorem z systemu RGB.
Uwaga: Wszystkim piórom AutoCADa o numerze 256 i wyższych, zostaną w ARCHICADzie przypisany numer 255.
Zapisz
Podczas zapisywania do wersji AutoCADa 2004 lub późniejszych dostępne będą następujące dwie opcje.
•Dopasuj standardowe kolory AutoCADa: Używając operacji Zapisz, każde pióro ARCHICADa zostanie zmapowane do koloru ARCHICADa o najbardziej podobnych komponentach kolorów (RGB).
Uwaga: Obustronna konwersja może skutkować innymi kolorami niż w oryginalnym pliku. Na przykład, jeżeli pióro 25 ARCHICADa okaże się najbardziej zbliżone do koloru 236 AutoCADa, może okazać się, że podczas powtórnej konwersji kolor 236 zostanie uznany za najbliższy z piórem 32 ARCHICADa zamiast 25. Pastelowe kolory wypełnień stref zawsze zamieniane są na jasną szarość.
•Kolor RGB: Jeśli program nie znajdzie pasującego koloru, zachowuje wartość RGB pióra ARCHICADa i przypisuje mu wartość 256 lub wyższą.
Ustaw wszystkie kolory elementów i grubości linii jako "BYLAYER"
•Do Zachowania: Zaznacz to pole, aby zastąpić powyższe preferencje konwersji Pióro-Kolor.
•Każdy zapisany obiekt będzie posiadał przypisany typ linii "BYLAYER". Oznacza to, że zmiana koloru przypisanego danej warstwie, spowoduje zmianę koloru wszystkich elementów znajdujących się na tej warstwie.
Nie eksportuj grubości piór ARCHICADa
•Do Zachowania: Włączenie tej opcji powoduje, że informacja o grubości piór ARCHICADa nie zostanie wyeksportowana do pliku AutoCADa.

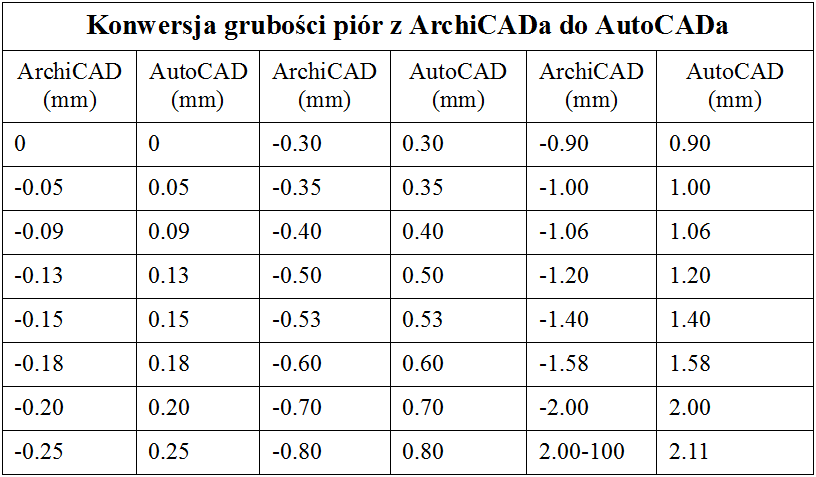

Poniższa tabela przedstawia w jaki sposób grubości piór ARCHICADa konwertowane są do grubości AutoCADa, gdy opcja ta nie jest zaznaczona.
Zaznacz to pole, aby aktywować ustawienia konwersji pomiędzy Pióra ARCHICADa i Kolorami AutoCADa.
Te ustawienia mają pierwszeństwo nad automatycznymi metodami konwersji ustawionymi na stronie Metody.
