Sobrepor Superfícies nas Definições de Elemento

Para um elemento do modelo, a definição da superfície depende do seu Material de Construção, que inclui uma superfície.

Ver MATERIAIS DE CONSTRUÇÃO.

Contudo, para qualquer elemento do modelo, pode sobrepor a definição da superfície do Material de Construção do elemento da construção e atribuir uma superfície diferente (ou superfícies).

Os objectos GDL não utilizam Materiais de Construção, mas pode sobrepor as suas definições de superfície.

Existem dois fluxos de trabalho para sobrepor uma superfície do elemento:

•Utilize a palete Pintor de Superfície (Ver Sobrepor Superfícies com o Pintor de Superfície)

•Utilize as Definições do Elemento como se segue:

1.Seleccione um elemento colocado, ou abra a caixa de diálogo de definições do tipo de elemento.

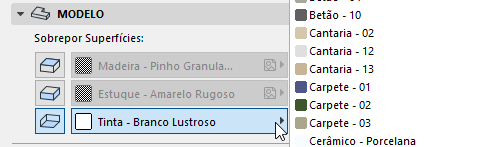

2.No painel Modelo, em Sobrepor Superfícies, clique no botão de alternar de alguns ou todos os pop-ups da superfície. Cada pop-up corresponde a uma face ou aresta do elemento.

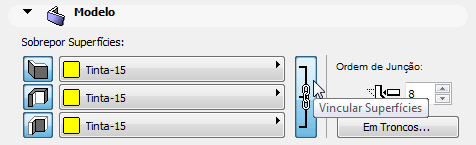

Notas: clicar no ícone Cadeia ("Vincular Superfícies") significa que todas as faces/arestas vão usar uma única sobreposição de superfície. Para definir uma superfície diferente para alguma face/aresta individual, desvincule as definições da superfície clicando novamente na cadeia.

Para remover uma sobreposição, clique apenas no botão de alternar novamente. A superfície definida no Material de Construção é agora novamente utilizada.

Ver também Remover as Sobreposições de Superfície dos Elementos Seleccionados.
