Introdução de Elementos Utilizando as Coordenadas do Orientador

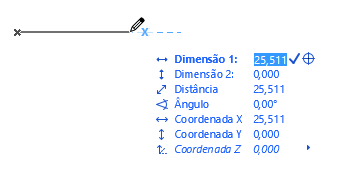

Ao colocar um elemento novo, pode definir as suas coordenadas no Orientador durante a introdução.
Com o Orientador visualizado, dispõe das seguintes opções:
•Começar a digitar um valor para o parâmetro por defeito (aquele que está a negrito.) O cursor acede automaticamente ao Orientador e actualiza o valor.
Nota: este método de input resulta se a caixa “Activar input directo em campos do Orientador” estiver assinalada em Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas. Esta é a definição de origem.
•premir Tab as vezes que forem necessárias para activar o campo Orientador necessário, depois digitar o número pretendido.
•clicar num Orientador para activá-lo, depois digitar o número desejado.
•digitar um atalho (X, Y, Z ou D/R ou A) para activar o campo Orientador correspondente, imediatamente seguido do valor. Por exemplo: X3 ou Y-4.
Notas:
–Este método de input resulta se a caixa “Atalhos de coordenadas preferem Orientador” estiver assinalada em Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas.... Esta é a definição de origem.
–O prefixo + é opcional para valores positivos.
–Pode indicar valores de coordenadas de qualquer ordem.
–Se o Orientador estiver na forma Compacta, digitar o atalho de um parâmetro não visível (ou clicar em Tab) irá apresentá-lo.
Para outro método de introdução de coordenadas, ver Janela de Coordenadas.
Introdução de Elemento Concluída
Prima Enter ou clique no ícone da marca de verificação no Orientador.
Visualização das Guias de Vínculo na Coordenada
Clique no ícone tracejado no Orientador. O elemento editado saltará, então, para esse valor de coordenada e, se as Guias de Vínculo estiverem activas, as Guias de Vínculo aplicáveis surgirão.
Para mais informações, veja Fixar ou Colocar uma Guia de Vínculo Manualmente.
Cancelar a última operação
Pressione Esc.
Adicionar a ou Subtrair do Valor Actual
Digite + ou – depois do valor. Por exemplo, x3+ adiciona 3 ao valor x mostrado no Orientador.
Notas para utilizadores de dimensões do sistema americano:
–Para a subtracção de múltiplos do Pé, são necessários dois sinais -, porque o primeiro sinal é interpretado como indicação de que se seguem as Polegadas.
–Quando digita 3, o ARCHICAD assume que se refere a três Pés. Digitar 3’6, 3’6’’, ou 3-6 equivale a três Pés e seis Polegadas.
Copiar-Colar Valores de Coordenada
É possível Copiar e Colar coordenadas, utilizando o Clipboard. Os itens do menu Cortar, Copiar e Colar estão inactivos durante o input numérico, por isso, é necessário utilizar os atalhos standard do menu de contexto.
Parâmetros Visíveis no Orientador
Os parâmetros apresentados no Orientador variam, em função do tipo de operação de edição que está a ser realizada. Por exemplo, se seleccionar um segmento recto e utilizar o comando Curvar Face, da palete de contexto, o Orientador mostrará o parâmetro “Raio do Arco”.
O Orientador mostra sempre um dos parâmetros a carregado; este é o parâmetro por defeito.

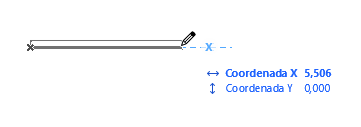

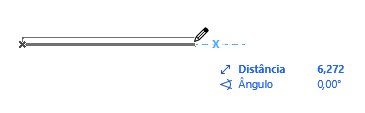

Em função das suas escolhas no menu pop-up do Orientador na barra de ferramentas Standard, o Orientador indicará apenas o par de coordenadas XY ou DA (alterne entre ambos, clicando em “Preferir Coordenadas XY / Preferir Coordenadas Polares”, durante a edição/introdução) e mostrará, ou não, os nomes das coordenadas (“Mostrar/Esconder Etiquetas de Parâmetros”).
Dica: para alternar entre coordenadas DA e XY enquanto trabalha, utilize o atalho / (barra).
Por regra, os parâmetros são apresentados por ordem de relevância, com as coordenadas D/A seguidas pelas X, Y e Z.
Se tiver activado a opção Expandir Orientador Automaticamente, todos os parâmetros serão mostrados, logo que aceda ao Orientador (inserindo um valor ou pressionado Tab).
Nota: a mesma opção, “Expandir Orientador automaticamente durante input numérico,” também está disponível como caixa de verificação em Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas.

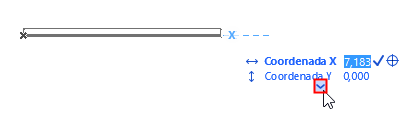

De outra forma, se o quiser expandir, aceda ao Orientador pressionando Tab, e depois clique na seta na parte inferior da janela.
Lógica de Introdução de Coordenadas: Opções Especiais
Algumas opções especiais permitem personalizar o Orientador, utilizando a Lógica de Input de Coordenadas em Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas.
Para informação sobre todas estas opções, ver Orientador e Input de Coordenadas.
