Um segmento de Escada pode ser definido como Lanço, Patamar ou um de dois Tipos de Curva.
Quando inicia o input de uma Escada, o segmento por defeito é sempre "Lanço". Pode alterar o tipo de segmento enquanto trabalha, para cada segmento, durante o input.
Durante o input de uma Escada, pode seleccionar um Tipo de Segmento de Escada diferente (Patamar, Curva, Lanço) para cada segmento, clicando para o colocar. Estes tipos determinam a Curva que é colocada no final de cada segmento.
Por exemplo, um segmento de Lanço ligado a um segmento de tipo Patamar usa uma curva de tipo Patamar.
Para uma Escada colocada - depois de concluído o input - pode editar individualmente qualquer um dos seus Tipos de Curva.
Ver Editar o Tipo de Curva de uma Escada.
Definir Tipo de Segmento (Lanço, Patamar, Janela) Durante o Input da Escada
Durante o input da Escada, a palete de contexto aparece com Tipos de Segmento disponíveis: Lanço, Patamar ou um de dois Tipos de Curva. Pode alterar este Tipo de Segmento enquanto trabalha, durante o input da Escada. Após cada clique, defina um Tipo de Segmento para o segmento introduzido seguinte.
Por exemplo:
1.Clique para começar a colocar o primeiro segmento de Escada: a palete de contexto mostra que o tipo de segmento actual está definido como Lanço, que é o que pretende.
2.Clique para completar o segmento Lanço.

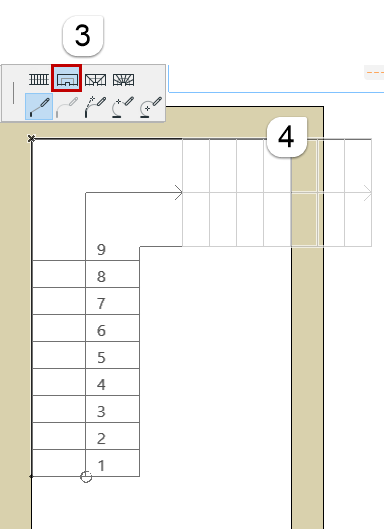

3.À medida que arrasta para introduzir o segmento seguinte, escolha Patamar na palete de contexto.
4.Clique para completar o segmento Patamar.

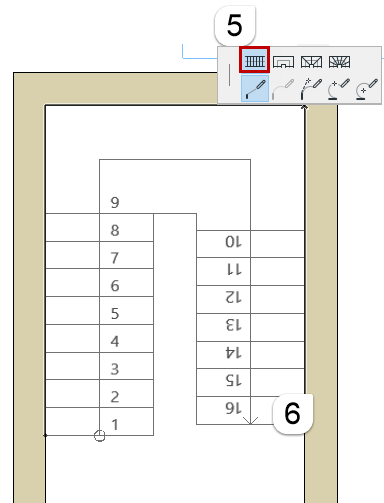

5.À medida que arrasta para introduzir o segmento seguinte e final, escolha Lanço na palete de contexto.
6.Clique para completar a Escada.
Mudar Tipos de Segmento Durante o Input: Lanço – Patamar – Lanço
Redefinir o Tipo de Segmento: Patamar, Lanço, Curva

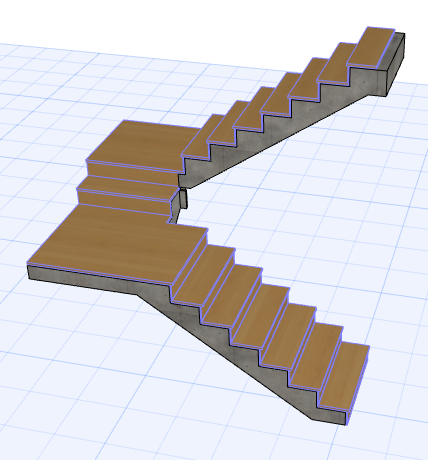

Se introduzir uma Escada cujo Tipo de Curva por defeito esteja definido para Patamar nas Definições Escada (ver Tipo de Curva da Escada), pode perceber que dois Patamares adjacentes num único segmento de Escada têm um Espelho indesejado:

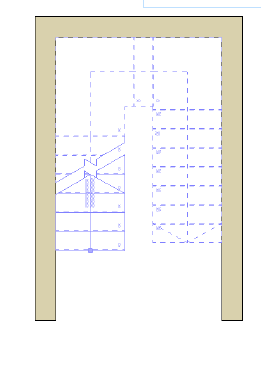

Tipos de Curva = Patamares, Tipo de Segmento = Lanço
O motivo para tal é que o segmento de Escada que liga os dois Patamares é um segmento do tipo Lanço, que insere um Espelho entre dois patamares.
Para resolver esta situação, redefina o segmento de Escada como Patamar:
1.Seleccione a Escada na Planta.
2.Clique no segmento com os patamares e escolha Seleccione Tipo de Segmento na palete de contexto.
3.Na caixa de diálogo emergente, mude o tipo de segmento para Patamar.
Alterar Tipo de Segmento de Escada
Agora, o segmento de Escada é um Patamar e as suas duas curvas de tipo Patamar encontram-se ao meio.
Tipo de Segmento = Patamar
Tópico relacionado
