Por regra, defina o Tipo de Curva da Escada (Patamar ou Espiral) nas Definições Escada e defina as respectivas opções. O Tipo de Curva seleccionado é colocado em cada curva (cada ponto onde clica ao colocar a linha de base da Escada), entre quaisquer dois segmentos do Lanço de Escada.
Assim, todas as curvas terão as mesmas definições. No entanto, para uma Escada colocada, pode personalizar separadamente cada Tipo de Curva.
Ver Editar o Tipo de Curva de uma Escada, em baixo.
Definir Tipo de Curva nas Definições Escada
Nas Definições Escada ou na Caixa de Informações, escolha o Tipo de Curva preferido para toda a Escada.
•Patamar Automático
•Curva com Ângulos Iguais
•Curva com Passos Iguais
Nota: na versão do ARCHICAD para os EUA, "Passos" (Goings) são conhecidos como "Ciclos" (Runs).
Para cada tipo, clique no pop-up para ajustar as respectivas definições específicas. As definições diferem para cada Tipo de Curva:
Patamar: Opções de Tipo de Curva
Curva com Ângulos Iguais: Opções de Tipo de Curva

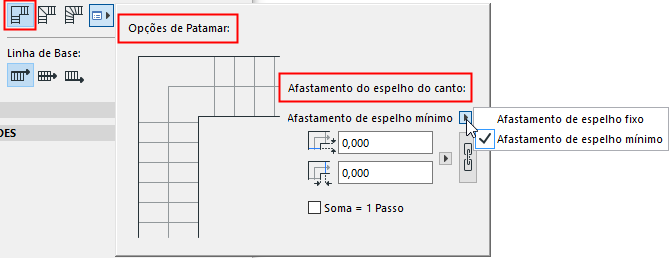

Patamar: Opções de Tipo de Curva
Afastamento do espelho do canto
•Defina os afastamentos do Patamar (para Aresta do Avanço e do Percurso, respectivamente) a partir do canto.
•Defina os afastamentos como Fixo ou Mínimo. (Se escolher Mínimo, o programa terá alguma margem para aumentar o afastamento, de modo a ajustar-se à geometria de input da Escada.)
•Clique no ícone da cadeia para um patamar simétrico (mesmos afastamentos em ambas as extremidades).
Nota: o ícone da cadeia assegura um patamar simétrico para cada curva da Escada. No entanto, uma Escada com múltiplos patamares pode usar valores de afastamento diferentes em patamares diferentes (se os valores de afastamento estiverem definidos como "mínimos" e não fixos).

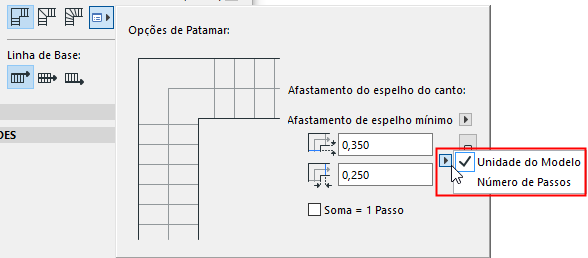

•Defina o valor do afastamento em termos de Unidades do Modelo ou como um determinado número de Passos.

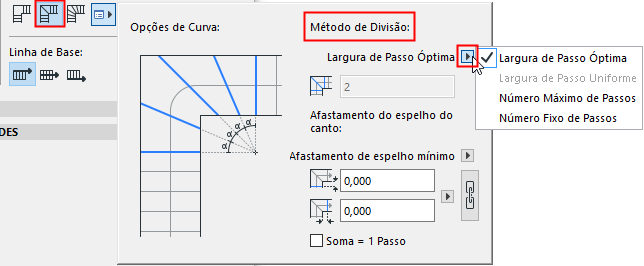

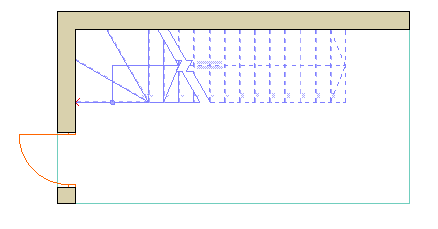

Curva com Ângulos Iguais: Opções de Tipo de Curva
Definir o Método de Divisão
Escolha um método para dividir a Curva:
•Largura de Passo Óptima: o programa encontra automaticamente uma Largura de Passo para a Curva que é o mais próxima possível da Largura de Passo do lanço a direito da Escada.
•Número Máximo de Passos: o programa insere automaticamente o número máximo de passos na curva, dentro dos limites das Definições Escada actuais.
•Número Fixo de Passos: no campo abaixo, insira um número fixo de divisões da Curva. A Curva será dividida em correspondência, independentemente de quaisquer outras regras definidas nas Definições Escada.
Tal como para o Patamar, defina os afastamentos do espelho em ambas as extremidades da curva, definidos com um valor fixo ou mínimo.
Ver Afastamento do espelho do canto, acima.
Passos Iguais significa que todos os passos na Escada são iguais, tanto nos degraus rectos como nos degraus em curva.
Nota: na versão do ARCHICAD para os EUA, "Passos" (Goings) são conhecidos como "Ciclos" (Runs).
•Numa Escada única, todas as Curvas com Passos Iguais usam, sempre, o mesmo Tipo de Curva (p. ex., todas são curvas de "Dois Pontos").
•Para qualquer Curva com Passos Iguais, pode afastar a Linha de Subida Calculada, o que afecta a profundidade de Passo. Ver Afastar Linha de Subida em Viragem (Curva com Passos Iguais)
•Para qualquer Curva com Passos Iguais, pode definir a Linha de Subida para ser Angulada ou Arredondada.

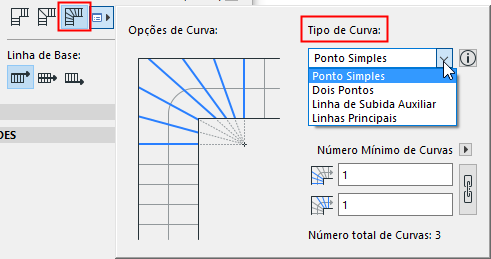

Aqui, os quatro tipos de curvas com Passos Iguais diferem no modo como as curvas são construídas. Para cada um, consulte as ilustrações no diálogo para obter uma indicação sobre o modo como funcionam.
As Curvas com Passos Iguais são explicadas com maior detalhe aqui:
Tipos de Curva para Curvas com Passos Iguais
Tipo de Curva vs. Tipo de Segmento
Os segmentos da Escada - não apenas as Curvas - pode ser definidos como segmentos do tipo Patamar ou Curva (bem como segmento de Lanço). O Tipo de Segmento não é definido nas Definições Escada, mas enquanto trabalha, durante o input da Escada.
Ver Tipo de Segmento de Escada.
Estas definições de Segmento podem produzir Tipos de Curva diferentes dos que definiu nas Definições Escada.
Em qualquer caso, pode personalizar as opções de Tipo de Curva - para qualquer segmento ou Curva em particular - após o input da Escada.
Ver em baixo.
Editar o Tipo de Curva de uma Escada
Para uma Escada colocada, pode ajustar Definições de Tipo de Curva para qualquer curva específica, usando a palete de contexto.
Nota: numa Escada única, todas as Curvas com Passos Iguais têm de usar o mesmo Tipo de Curva. A única opção editável para uma Curva com Passos Iguais é o número de curvas.
1.Seleccione a Escada na Planta.
2.Clique num ponto de curva e, depois, escolha as Opções de Tipo de Curva na palete de contexto.
3.Na caixa de diálogo emergente, seleccione o Tipo de Curva pretendido e as opções aplicáveis.
Aplicar alterações a: a partir do pop-up, seleccione a curva específica em que clicou ou todas as curvas de toda a Escada.
